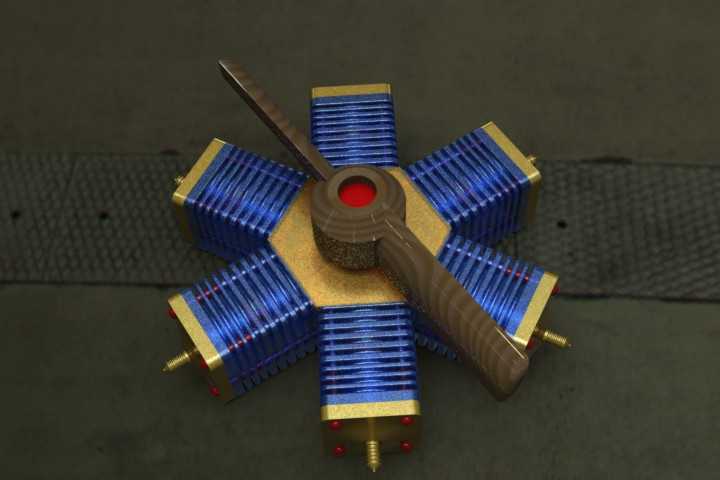

星型六缸航空活塞发动机结构展示模型

　　这款星型六缸航空活塞发动机结构，在轻型通航飞机、复古航模动力、航空教学教具领域有着广泛的应用场景，区别于直列、V型缸体布局，星型结构天生具备曲轴长度短、整机重量分布均匀、风冷散热效率高的优势，早年在螺旋桨通航飞机上大量应用，如今也常作为航模发烧友的动力改装选项、航空院校的结构教学演示载体。从实际用途来看，该结构完整还原了星型发动机的核心做功逻辑，六个气缸沿中心曲轴箱呈放射状均匀排布，每一个缸体都对应独立的散热鳍片组、气门组件与点火接头，中心输出轴直接对接螺旋桨安装位，能够直观展示四冲程循环下各缸交替做功的动力输出过程，不管是做结构原理演示，还是等比例缩放后作为航模动力核心，都能完全匹配使用需求。

　　从功能特性上看，该结构采用风冷散热设计，每个气缸外部都加工有密集的环形散热鳍片，不需要额外布置水冷管路与散热腔体，大幅降低了整机结构复杂度，也减轻了动力单元的自重；六个缸体围绕中心曲轴呈60度夹角均匀分布，做功时曲轴每旋转120度就有一个气缸进入做功行程，动力输出的平顺性远优于同排量的单缸、双缸结构，曲轴承受的交变载荷也更均匀，能有效延长核心传动部件的使用寿命。中心曲轴箱采用分体式拼接设计，上部预留了螺旋桨安装的定位轴孔与锁紧平面，下部集成了凸轮轴与气门推杆的布置腔体，侧面伸出的金属接头对应每个气缸的点火接线位，能够完整还原真实发动机的接线与管路布置逻辑。

　　设计思路上，这款结构优先保障了星型布局的核心优势落地，首先是重量配平，六个缸体的重量完全一致，沿中心轴对称分布，整机转动惯量均匀，高速运转时不会出现偏置缸体带来的振动问题；其次是散热效率最大化，每个缸体的散热鳍片都完全暴露在迎风面，螺旋桨转动产生的气流可以直接扫过所有鳍片表面，不需要额外设计导风罩结构就能满足持续高转速运转的散热需求；再者是维护便利性，每个气缸都采用独立的法兰安装结构固定在中心曲轴箱上，单缸出现故障时可以单独拆卸维修，不需要拆解整个动力单元，大幅降低了后期维护的工作量。

　　外形尺寸与安装边界方面，该结构整体呈正六边形放射状布局，中心曲轴箱为正六边形结构，六个缸体沿六个边向外延伸，整机最大外径由缸体长度决定，安装时需要预留出螺旋桨旋转的安全空间，中心输出轴的轴径与安装法兰尺寸匹配常规航模与轻型飞机的螺旋桨安装标准，底部预留的安装固定位可以直接对接发动机架的安装孔位，不需要额外设计转接支架。需要注意的是，由于缸体呈放射状向外延伸，安装时要保证周边没有遮挡散热鳍片的结构，避免影响风冷散热效果，同时点火线路要沿缸体间隙规整布置，避免被转动部件剐蹭。从结构细节来看，每个缸体的散热鳍片都采用等间距设计，鳍片厚度与间距经过匹配，既保证了足够的散热面积，又不会因为鳍片过密导致气流阻力过大，中心的气门摇臂与推杆结构完全还原真实发动机的配气逻辑，转动曲轴时可以直观看到进排气门的开闭动作，配合木质螺旋桨模型，能够完整展示整个动力单元的运转流程。
