杜卡迪Multistrada620发电机盖拉拔工具

　　在大排量摩托车售后维修与深度保养场景中，交流发电机侧盖的拆卸一直是容易造成零件损伤的环节——杜卡迪Multistrada620所搭载的L型双缸发动机，其发电机盖与曲轴箱结合面涂敷有密封胶，长期使用后胶层老化粘连，加上盖体本身为铝合金压铸材质，刚性有限，若采用撬棍强行撬动、或是用普通拉马随意勾拉边缘，极易造成盖体结合面变形、密封槽崩缺，甚至会扯裂发电机内部定子的接线柱，后续维修成本极高。这款针对该车型定制的拉拔工具，正是为解决这一维修痛点设计的专用拆装工装。

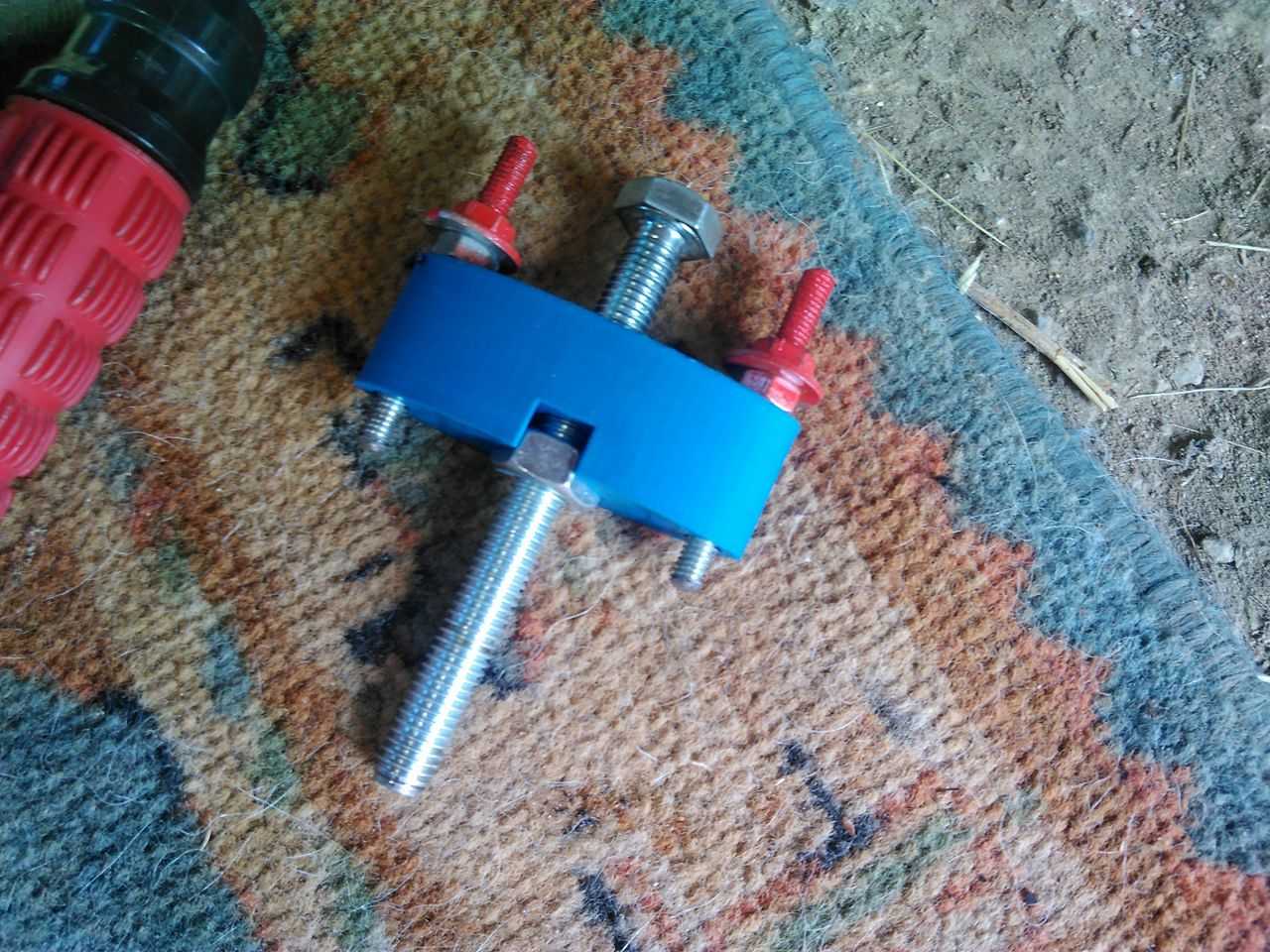

　　从结构设计逻辑来看，工具主体采用分体式夹装结构，蓝色的主体夹块为对称对开式设计，中间的通孔刚好适配发电机盖中心的曲轴端头螺纹规格，夹块两侧预留了对称的顶推螺栓安装位，配套的两个红色绝缘握把螺栓与中间的主顶推螺杆形成三点受力结构。实际使用时，先将对开的夹块扣合在发电机盖的中心凸台位置，保证夹块的内端面完全贴平盖体的受力凸缘，避免局部应力集中，随后将中间的主螺杆旋入曲轴端头的中心螺纹孔，保持螺杆与曲轴轴线完全同轴，再缓慢旋入两侧的顶推螺栓，让两个螺栓的端头均匀抵在曲轴箱的对应平面上，通过对称拧紧两侧螺栓，配合主螺杆的定位，就能将发电机盖沿着曲轴轴线方向平稳顶出，整个受力过程完全沿轴向传递，不会对盖体产生侧向的掰扯力，从根源上避免了铝合金盖体变形的风险。

　　考虑到维修场景的使用便利性，夹块的外形做了倒角处理，边缘没有尖锐棱角，在发动机舱有限的操作空间内不会剐蹭周边的线束与散热鳍片；两侧的螺栓头部做了滚花加绝缘套设计，即使手上沾有机油也能稳定施力，不需要额外搭配套筒就能手动预紧，最后再用扳手加力即可完成拆卸。主螺杆采用全螺纹结构，有效行程覆盖了该车型发电机盖的最大拔出距离，不需要额外加装接长杆，操作时能直观看到顶出的进度，避免行程不足导致拆卸卡滞。

　　从安装边界尺寸来看，夹块的总宽度控制在120mm以内，厚度为20mm，刚好能避开Multistrada620发动机侧方的车架横梁与散热管路，不需要拆卸周边的副车架或者水箱附件就能直接安装使用，相比通用型两爪拉马，不需要额外调整抓脚的位置，也不会出现抓脚滑脱的问题。夹块与盖体接触的端面做了铣平处理，平面度控制在0.1mm以内，顶推时受力均匀，不会在盖体表面留下压痕；配套的螺栓端头都做了圆角处理，抵在曲轴箱平面时不会刮伤曲轴箱的漆面或者加工面。

　　这款工具的设计完全贴合该车型发电机的结构尺寸，没有冗余的结构，整体重量轻，随车携带也不会占用太多空间，不管是售后门店的日常维修，还是长途摩旅的应急保养，都能快速完成发电机盖的拆卸作业，避免因为不规范拆卸造成的二次零件损伤。在实际测试过程中，针对不同使用年限、胶层粘连程度不同的车辆，都能平稳完成盖体的顶出拆卸，不需要辅助敲击或者撬动，拆卸过程对发电机内部的线圈、磁钢都没有任何外力影响，能有效降低维修过程中的零件损耗率，提升保养维修的作业效率。
