台式小型圆锯切割设备结构设计

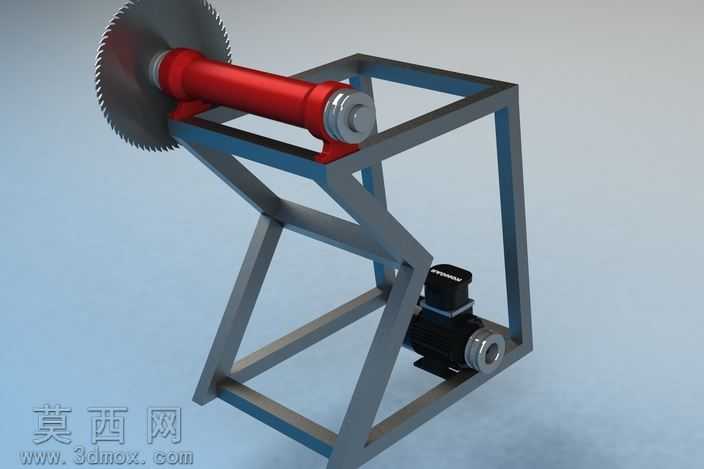

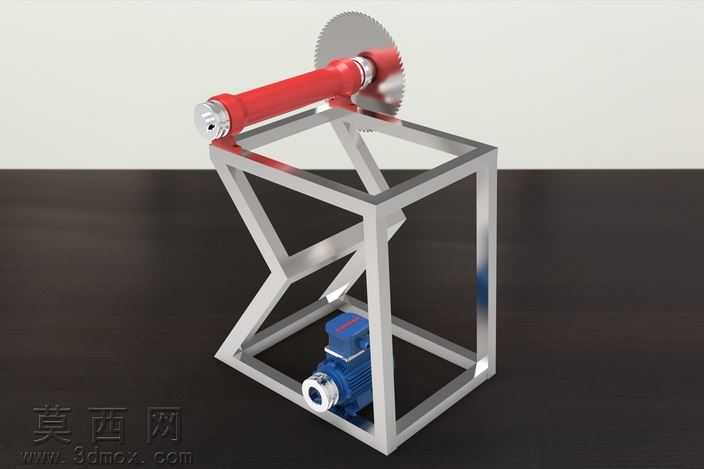

本作品为台式小型圆锯切割设备的三维设计方案，建模阶段采用SolidWorks完成全参数化零件构建与装配校验，首先对核心功能部件进行拆分建模：包含高速钢材质的圆锯切割片、红色涂装的主轴防护套筒、X型支撑的方管焊接机架、蓝色驱动电机四大核心模块。建模过程中严格遵循机械加工装配公差要求，对主轴与锯片的配合轴径、电机安装座的定位孔位、方管机架的焊接拼接位均做了精确的尺寸约束，确保虚拟装配下无干涉问题。渲染阶段采用金属质感材质还原方管机架的不锈钢拉丝效果，对主轴套筒做哑光红漆材质处理，驱动电机外壳赋予工程塑料与金属端盖的复合材质，锯片部分添加锯齿刃口的细节纹理与金属反光属性，背景采用深色哑光台面搭配浅灰背景突出设备主体结构，通过三点布光方案呈现各部件的材质层次与结构轮廓。结构设计上采用X型斜撑方管机架，既保证了整体支撑刚度，又通过镂空结构减少整体重量，主轴组件横向布置于机架上部，通过轴承座与机架横梁固定，驱动电机内置安装于机架下部空腔，通过带传动结构将动力传递至上部主轴带动锯片旋转，该布局有效降低了设备整体重心，提升切割作业时的稳定性。设计思路围绕小型台式切割设备的便携性与实用性展开，将动力组件内置隐藏于机架内部，避免外露传动部件带来的安全隐患，上部主轴伸出端预留锯片防护罩安装位，机架底部可拓展安装工作台面用于工件定位，整体结构紧凑，零件通用性强，可作为小型五金加工作业的切割设备原型，也可用于机械结构教学中的传动与机架设计参考案例，建模过程中对所有标准件均采用可编辑参数化模型，方便后续根据实际加工需求调整锯片尺寸、电机功率、机架高度等参数，适配不同的切割作业场景。
