内燃机曲柄活塞机构引擎结构模型

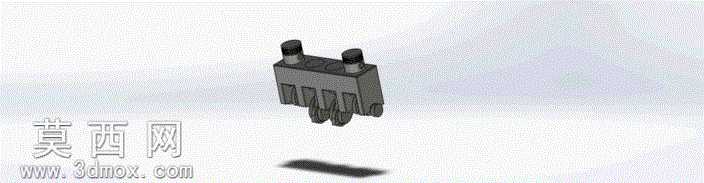

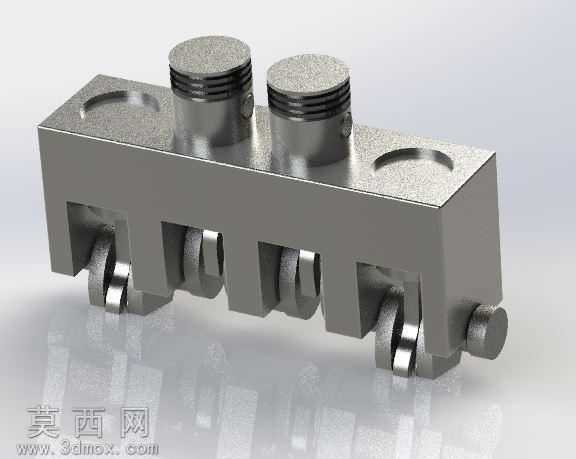

本模型为内燃机核心工作单元的三维结构展示模型，完整还原了内燃机内部曲柄活塞机构的组成与运作逻辑，建模过程严格遵循内燃机实际工作的结构比例，对活塞、曲柄连杆、缸体、顶部点火组件等核心部件进行了精细化的几何还原。建模阶段采用自底向上的装配设计思路，首先完成单个活塞零件的特征建模，通过拉伸、切除等基础特征构建活塞的裙部、环槽结构，保证活塞与缸体内壁的配合间隙符合实际工程设计的公差要求；随后完成曲柄连杆部件的建模，对曲柄销、连杆大头、连杆小头的连接结构做了精准的配合约束，确保后续运动仿真时部件间无干涉错位。缸体部分采用阵列特征完成多缸结构的快速构建，对缸体外部的散热筋结构做了简化但保留核心识别特征，顶部的点火组件模型还原了火花塞的安装位置与接线端结构，保证整体外观与实际直列多缸引擎的上部布局一致。材质渲染阶段，针对不同部件赋予了符合实际工业应用的材质属性：缸体部分赋予铸铁哑光金属材质，调整粗糙度参数还原铸铁件的磨砂质感；活塞与曲柄连杆部件赋予合金钢材质，添加轻微的金属反射效果体现机加工零件的表面特性；顶部点火组件的绝缘部分赋予黑色硬质塑料材质，金属接线端赋予亮面镀铬材质，通过材质区分清晰展现不同部件的功能分区。模型整体装配约束完全按照实际引擎的运动逻辑设置，活塞与缸壁为滑动配合，连杆与活塞销、曲柄销均为旋转配合，可直观演示内燃机进气、压缩、做功、排气四个冲程中，活塞往复运动通过连杆转换为曲柄旋转运动的完整过程，清晰展现内燃机将化学能转换为机械能的核心工作原理，可用于内燃机原理教学演示、动力结构科普展示等场景，模型结构完整无缺失零件，各部件间的装配关系清晰可辨，能够直观呈现曲柄活塞机构作为引擎核心动力转换单元的结构特点与运作逻辑。
