腰型法兰式多接口机械连接套管

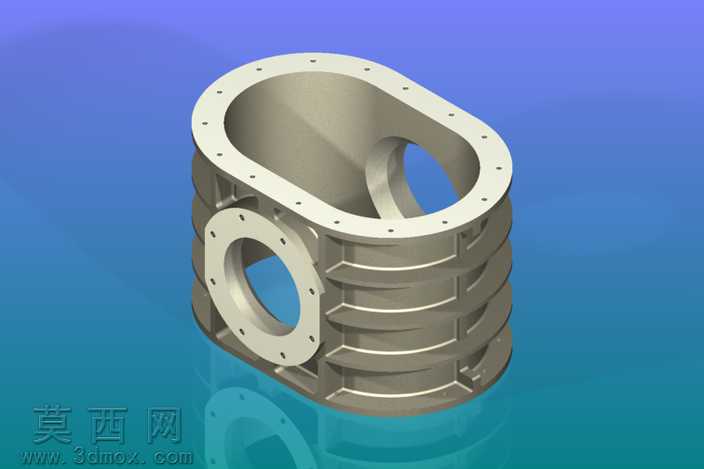

本作品为机械管路系统用连接套管三维建模成果，建模阶段优先完成整体结构的参数化搭建：首先绘制套管主体的腰型截面轮廓，通过拉伸命令生成带环形加强筋的壳体基础结构，壳体外壁等距排布的环形加强筋采用阵列特征完成，既保证建模效率也确保筋条间距、尺寸的一致性，提升壳体整体结构强度。主体建模完成后，依次处理两处连接法兰结构：顶部腰型法兰与侧面圆形法兰均先绘制对应安装面的轮廓，通过拉伸生成法兰基体后，采用孔特征阵列完成法兰面安装孔的排布，所有安装孔的孔径、孔位间距均严格遵循通用五金配件的连接尺寸规范，保证与对应标准管路、连接件的装配适配性。建模过程中对壳体内部的贯通型腔做了抽壳处理，精准控制壳体壁厚均匀一致，同时对型腔内部的加强支撑结构做了圆角过渡处理，避免应力集中问题。材质渲染阶段，为套管主体赋予哑光铸钢材质，调整材质的粗糙度、金属度参数还原铸钢件的磨砂金属质感，法兰安装面做轻微的高光处理区分加工面与非加工面的视觉差异，背景采用渐变蓝底色突出模型主体结构，搭配柔和的环境光与定向补光，清晰展现模型的外轮廓、加强筋结构、法兰孔位细节以及内部型腔的结构形态。设计思路上，该套管兼顾管路转接与结构承载功能，腰型主体结构适配双管路并行排布的安装场景，侧面圆形法兰可实现垂直方向的管路分支连接，外壁环形加强筋在不显著增加整体重量的前提下大幅提升壳体的抗形变能力，法兰面的密封槽结构预留了密封件安装空间，可满足不同压力工况下的管路密封连接需求，整体结构紧凑，安装定位便捷，可直接应用于流体管路系统、机械设备传动防护等场景的装配设计中。
