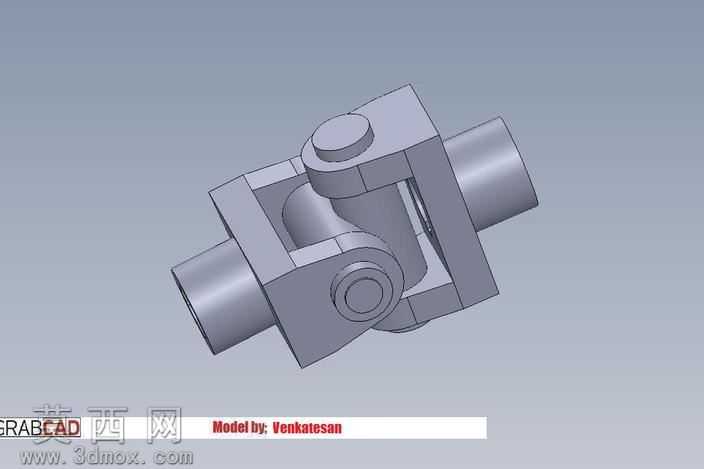

十字轴式万向联轴器三维结构设计

本作品为十字轴式万向联轴器的三维参数化建模成果，建模过程严格遵循机械传动部件的设计规范，先从核心传动件十字轴的结构搭建入手，精准绘制十字轴四个轴颈的同轴度、圆柱度公差对应的几何特征，保证四个轴颈轴线处于同一平面且两两垂直，为后续铰接传动的运动合理性打下基础。随后完成两端万向节叉的建模，针对叉体的铰接孔位、轴端连接圆柱段做特征细化，通过拉伸、切除、倒角等基础建模命令构建叉体的主体轮廓，对铰接孔与十字轴轴颈的配合面做公差适配的尺寸预留，确保虚拟装配后铰接副可实现顺畅的角度偏转。装配环节采用自下而上的装配逻辑，先将十字轴与其中一侧万向节叉完成同轴配合，添加铰接转动约束，再装配另一侧万向节叉，保证两个叉体的回转轴线可随十字轴实现最大偏角范围内的角度调整，还原万向联轴器补偿两轴间角度偏差、传递旋转扭矩的核心功能。材质渲染阶段，为整体模型赋予哑光金属钢材质，调整材质的粗糙度、金属度参数，模拟工业机械零部件的真实金属质感，对配合面边缘做细微的倒角高光处理，增强模型的结构层次感与真实感。设计过程中充分考虑万向联轴器的实际应用场景，轴端采用光滑圆柱连接结构，适配常见的轴系传动连接需求，整体结构无冗余特征，所有壁厚、过渡圆角均符合机械加工的工艺要求，既保证了结构强度，也兼顾了加工可行性。模型完成后通过干涉检查验证，确认十字轴与叉体铰接处、轴端连接段均无装配干涉，运动仿真过程中可稳定实现不同轴夹角下的扭矩传递，完整还原了十字轴万向联轴器的工作原理与结构特性，可用于机械原理教学演示、传动系统虚拟装配验证等场景。
