一体式包胶滚轮轮毂轮胎组合结构设计

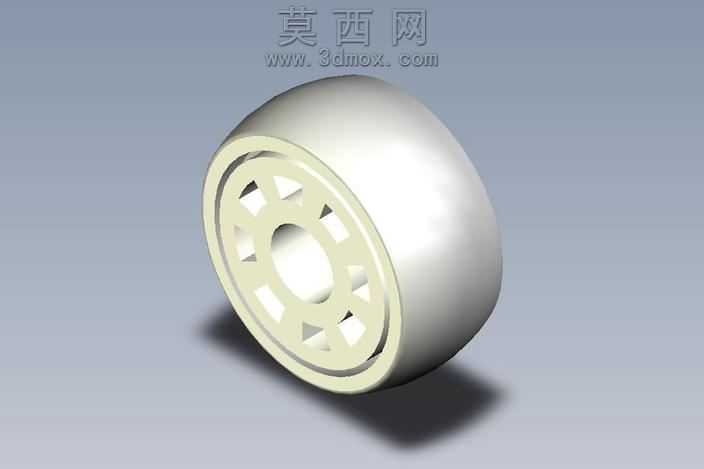

本作品为一体式包胶行走滚轮的三维参数化设计成果，建模阶段采用特征化建模逻辑完成整体结构搭建：首先以旋转特征构建轮毂的基础基体，精准控制轮毂中心安装轴孔的孔径公差、轮毂轮缘的径向厚度与轴向宽度参数，保证后续装配环节的适配性。针对轮毂辐板区域，采用阵列式镂空结构设计，通过拉伸切除结合圆周阵列特征，均匀排布多组异形镂空槽，在保证轮毂整体结构强度、满足径向载荷承载要求的前提下，有效降低轮体自身重量，减少材料消耗，同时提升轮体转动过程中的动平衡稳定性。外层橡胶胎体部分同样通过旋转特征生成基础轮廓，胎面采用无花纹的光滑柱面设计，适配室内轻载行走场景的低噪音、低滚动阻力需求，胎体与轮毂结合面设计为嵌入式卡合结构，通过胎体内侧的环形凸台与轮毂轮缘内侧的环形凹槽形成过盈配合限位，避免滚轮转动过程中橡胶胎体与金属轮毂发生相对滑移，提升轮组的整体使用寿命。材质与渲染环节，针对轮毂部分赋予哑光米白色硬质工程塑料材质，调整材质的粗糙度、反射率参数，模拟硬质工程塑料的哑光磨砂质感，还原注塑成型零件的表面视觉效果；外层胎体赋予浅灰色软质橡胶材质，适当提升材质的漫反射占比，调低高光反射强度，还原橡胶材质的柔和哑光质感，同时在场景中添加柔和的环境光与定向投影光源，通过光影效果清晰呈现轮体的曲面过渡、结构层次与镂空细节，让整体渲染效果真实直观，清晰展现产品的结构特征与材质差异。设计过程中充分考量了该类滚轮的实际使用场景，针对轻载输送、小型移动设备的行走需求，优化了轮体的圆角过渡细节，在轮毂辐板与轮缘、轴孔的衔接位置全部添加工艺圆角，避免应力集中问题，同时匹配对应成型工艺的脱模斜度参数，保证设计成果可直接对接后续的生产加工环节，兼具结构合理性与工艺可行性。
