法兰连接旋启式单向止回阀三维设计

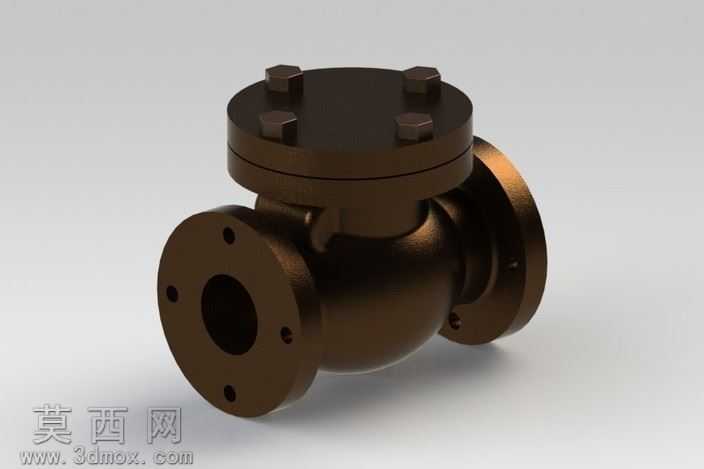

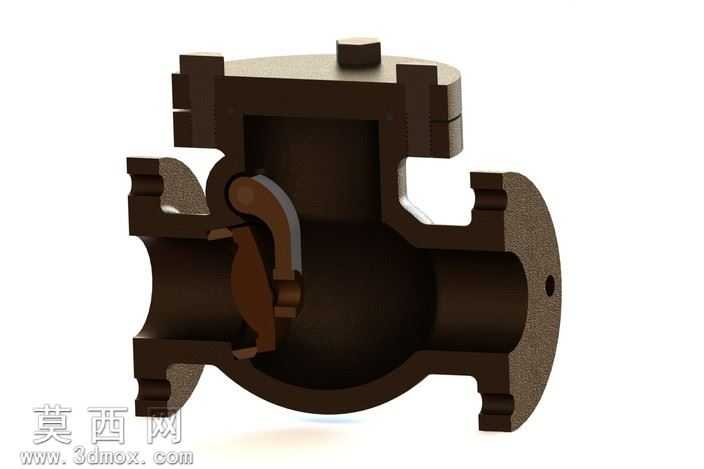

本模型为法兰连接式旋启单向止回阀，建模过程严格遵循工业阀门设计规范，先通过基准面定位确定阀体的中心轴线与进出口法兰的安装基准，首先构建阀体的球形中腔结构，采用旋转凸台命令生成阀体的基础流道轮廓，保证流道内壁光滑过渡无突变，降低流体流经时的阻力损失。进出口法兰部分按照法兰连接标准参数建模，精准绘制法兰端面的螺栓孔分布圆，对每个螺栓孔进行圆周阵列，保证孔位的同轴度与位置度符合装配要求，法兰端面的密封面采用凸面结构设计，预留密封垫片的安装空间。阀盖部分采用与阀体匹配的法兰连接结构，顶部布置四个六角头螺栓连接位，建模时对螺栓头的六角轮廓、倒角细节进行还原，阀盖与阀体的结合面做密封贴合处理，保证装配后的密封性能。阀瓣与摇臂结构是单向阀的核心功能部件，建模时还原摇臂的铰接结构，保证阀瓣可绕铰接轴灵活转动，实现正向流通、反向截止的功能，阀瓣的密封面与阀座密封面做贴合度匹配设计，保证反向承压时的密封效果。材质渲染上，整体采用铸钢材质表现，还原工业阀门常用的铸钢件深棕金属质感，对阀体表面做细微的铸造纹理处理，螺栓、法兰密封面等加工面做金属光泽提亮，区分铸造毛坯面与机加工面的质感差异，渲染时采用柔和的工业产品布光，突出阀体的曲面轮廓与结构层次，清晰展现各部件的装配关系。设计过程中充分考虑实际生产的工艺性，阀体壁厚均匀过渡，避免出现应力集中的尖角结构，所有连接部位的尺寸均符合管路阀门的通用互换要求，模型各部件可单独拆分，方便后续生成工程图纸、进行装配干涉检查以及流体仿真分析使用，完整还原了该类单向阀的全部结构特征与功能细节。
