VRV-251SS-4.5型救济发生溢流阀结构模型

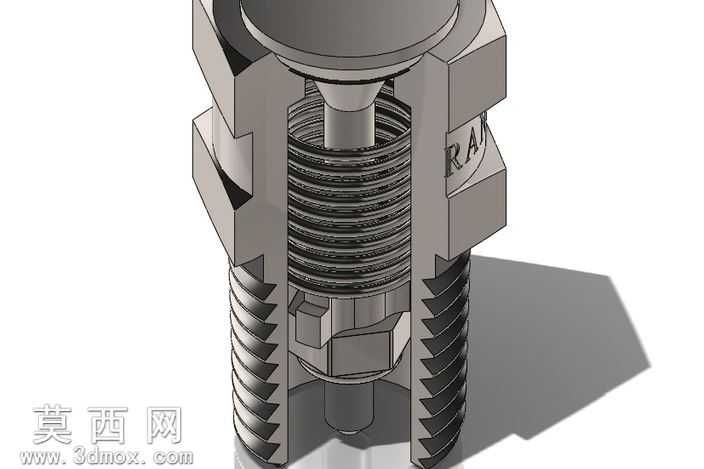

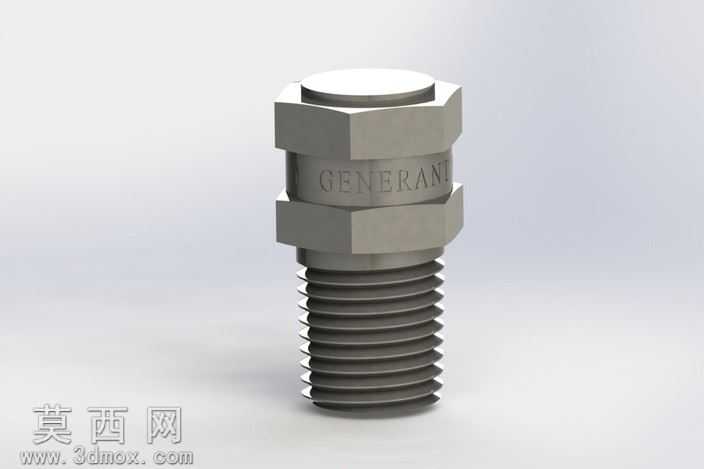

本模型为VRV-251SS-4.5型救济发生溢流阀的三维数字化建模成果，建模过程严格遵循工业阀件的实际生产尺寸规范，采用SolidWorks软件完成全参数化建模，确保各结构尺寸与实物比例完全一致。模型整体采用外六角头部加外螺纹连接端的经典结构，头部六角棱边做了微小倒角处理，还原实际加工过程中的去毛刺工艺特征，阀身中部的环形凸台结构清晰，表面刻印的品牌标识通过包覆特征精准还原，字符深度与排版完全参照实物细节。建模时对螺纹部分采用真实扫描切除方式生成标准外螺纹牙型，而非装饰螺纹线，完整呈现螺纹的牙距、牙型角等细节参数，能够清晰展示螺纹连接的配合逻辑。材质渲染阶段采用不锈钢金属材质，调整金属粗糙度参数至0.2左右，模拟不锈钢阀件经机加工后的哑光金属质感，对六角头部的顶面做轻微高光处理，还原平面磨削加工后的表面光泽，整体渲染采用柔和的影棚布光，通过多角度光源凸显阀件各结构的棱边转折与曲面过渡，避免出现过曝或死黑区域，让模型视觉效果与实物观感高度匹配。设计思路上，该阀作为系统压力保护元件，建模时重点还原了其紧凑的一体式结构特征，整体无多余冗余结构，外六角结构适配标准扳手的拧装需求，外螺纹端可直接与对应规格的管路接口旋合安装，中部环形凸台可作为安装限位结构，确保装配到位。模型各零件间的装配关系清晰，可通过爆炸视图展示内部阀芯、弹簧等核心组件的装配逻辑，能够直观呈现溢流阀在压力超限时的介质泄放工作原理，既可以作为工业阀件设计的参考样本，也可用于液压系统装配演示、产品展示宣传等场景，模型细节完整度高，无破面、错面等建模缺陷，可直接导入各类三维场景进行二次编辑或渲染使用。
