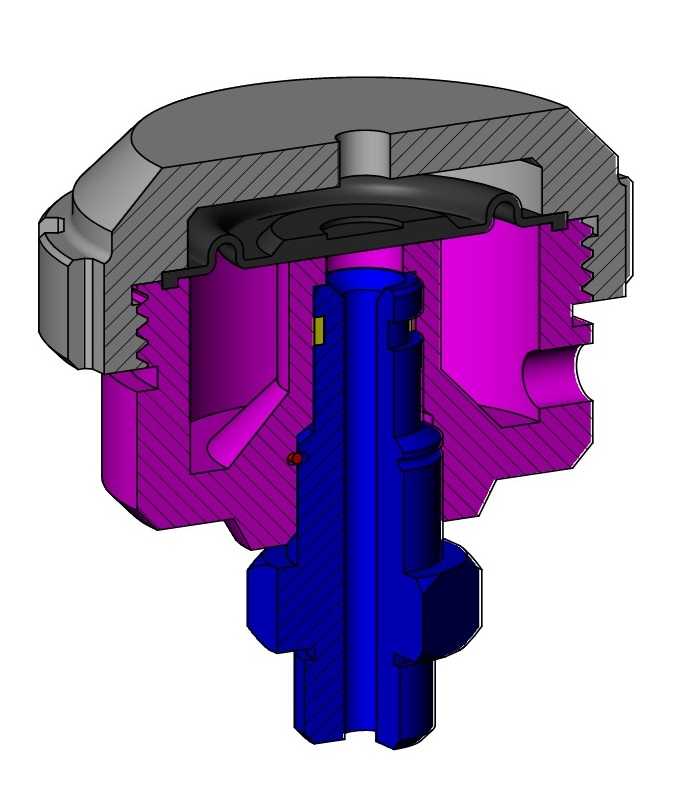

剖视结构展示的燃油喷射阀内部构造设计

　　这款喷油阀的结构设计围绕燃油系统的精准喷射需求展开，从剖面结构能清晰看到各部件的配合逻辑，核心的阀芯与阀座采用同轴度优先的设计思路，保证燃油通断过程中的密封可靠性与响应速度。在实际应用场景中，这类喷油阀多用于内燃机燃油供给系统，负责按照工况需求将加压燃油以特定雾化形态喷入燃烧室，其内部流道的走向设计直接影响燃油的喷射压力损失，紫色标识的阀体流道区域做了圆弧过渡处理，避免直角结构带来的紊流问题，保证燃油输送过程的稳定性。从安装边界来看，阀体上部的外螺纹结构用于与燃油分配管的安装座配合，螺纹规格匹配主流内燃机供油系统的安装接口，下部的阀芯伸出段长度经过尺寸校核，安装后阀芯端部与燃烧室进气道的距离符合喷射角度要求，

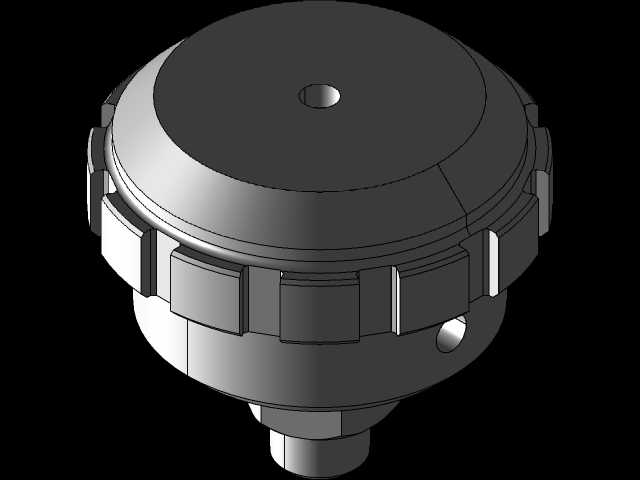

　　不会出现燃油碰壁影响雾化效果的问题。设计过程中优先考虑了运动部件的卡滞风险，蓝色标识的阀芯组件与阀体内腔的配合间隙选取了兼顾导向精度与热膨胀余量的数值，在发动机工作温度区间内，阀芯往复运动不会因为材料热胀出现卡滞，也不会因为间隙过大出现燃油泄漏导致的压力不足问题。上部的灰色外壳部分承担结构防护与安装定位的作用，外壳顶部的平面结构用于安装时的压紧定位，侧面的卡扣结构用于与周边线束固定支架配合，避免车辆运行过程中的振动导致供油管路接头松脱。内部的密封结构采用了多道密封设计，在阀芯与阀体的配合面、阀体与外壳的结合面都设置了密封槽，安装对应密封圈后可以承受燃油系统的常规工作压力，不会出现燃油渗漏的问题。流道的截面尺寸经过流量校核，

　　在额定供油压力下可以满足对应排量内燃机的全工况燃油供给需求，不会出现高负荷工况下供油量不足的问题。阀芯的升程设计也做了针对性优化，既保证全开状态下的燃油通流面积足够，也控制了阀芯的运动行程，缩短喷油动作的响应时间，让空燃比控制精度更高，助力内燃机的动力输出与排放控制达到设计指标。
