2.5L方形金属储液板罐结构设计

　　这款2.5L容积的金属板制储液罐，主要面向小型流体存储配套场景设计，常见于小型液压系统的回油暂存、润滑系统的储油单元、小型实验设备的试剂存储，或是移动式小型动力设备的燃油、冷却液储装单元，区别于传统滚塑或冲压拉伸的一体罐体，该罐体采用钣金折弯拼焊工艺制作，生产门槛更低，无需大型拉伸模具，适配小批量定制化的配套需求。

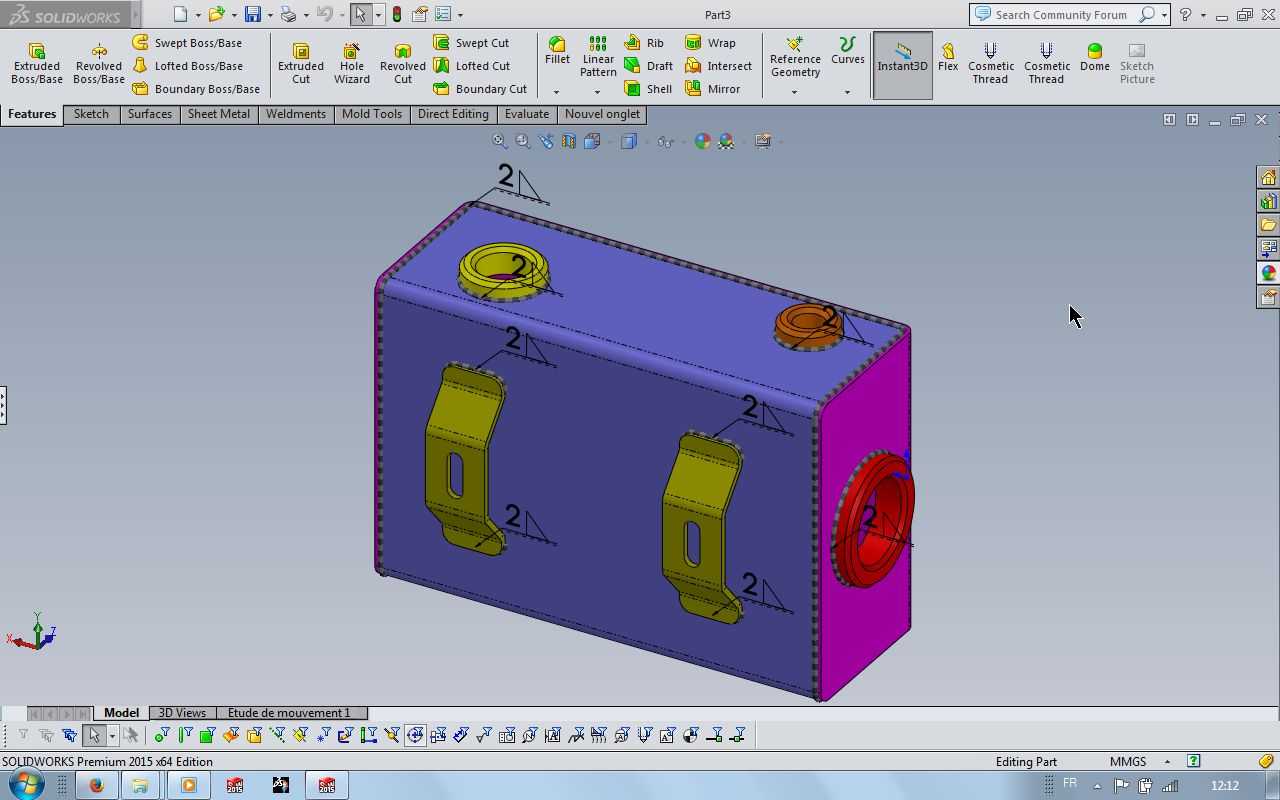

　　从结构设计逻辑来看，罐体主体采用六面体方形结构，相比同容积的圆柱罐体，方形结构在设备内部安装时的空间利用率更高，可直接贴合设备内壁或框架安装，不需要额外设计弧形适配的固定支座，安装边界的适配性更强。罐体的六个壁板均采用等厚薄钢板折弯成型，相邻壁板的拼接处采用折边咬合加密封焊的工艺处理，既可以减少焊接变形量，也能提升接缝处的密封可靠性，避免长期使用后出现渗漏问题。

　　罐体顶部设置两个不同规格的螺纹接口，大尺寸接口作为主注液口，配套带密封垫圈的旋盖，日常加注流体时无需拆卸其他部件，小尺寸接口作为透气口，可搭配空气滤清器使用，平衡罐体内外气压，避免流体输出时罐内形成负压导致出液不畅。罐体侧面设置的两个冲压成型的安装支脚，是与罐体壁板一体冲压折弯后焊接固定的，支脚上预留长条形安装孔，可抵消安装时的孔位误差，降低配套安装的加工精度要求，长孔的设计也能适配不同间距的安装点位，通用性更强。

　　罐体端面设置的大尺寸侧接口为出液口，接口处采用翻边后焊接标准螺纹接缘的结构，相比直接在壁板上攻丝，接缘结构的螺纹连接强度更高，反复拆装管路也不会出现螺纹滑牙的问题，接缘与壁板的连接采用环缝满焊，可承受一定的流体压力，适配低压流体输送的使用需求。

　　设计过程中针对钣金工艺的特性做了多处适配优化，所有壁板的折弯内圆角均匹配板材厚度设置，避免折弯时出现开裂，罐体内部的所有焊接接缝处都做了打磨钝化处理，减少残留的焊渣或毛刺对流体的污染，也避免长期使用后杂质堆积堵塞出液管路。罐体的外形尺寸控制紧凑，整体安装占用空间小，支脚的安装平面度在设计时做了公差约束，安装后罐体不会出现倾斜，保证液位显示与出液的稳定性。
