带弹性缓冲结构的柱销式联轴器结构

　　在各类工业传动系统的布局中，两轴对中偏差的补偿始终是结构设计阶段需要优先考量的核心问题，尤其是存在启动冲击、负载波动的工况场景，刚性联轴器无法吸收径向、角向与轴向的微小偏移，长期运行很容易造成轴系疲劳损伤、轴承过早失效，而这类带弹性缓冲环的柱销联轴器，正是针对这类场景优化的传动连接部件。从实际应用场景来看，这类联轴器广泛适配中小功率的泵组、输送线驱动端、轻工机械传动箱、风机配套等安装位置，这类场景往往不具备高精度的轴系对中条件，设备运行过程中还会伴随小幅的振动传导，弹性结构的存在可以在传递额定扭矩的同时，切断高频振动的传递路径，避免振动从驱动端传导至从动设备，影响末端执行机构的运行稳定性。从功能特性上看，

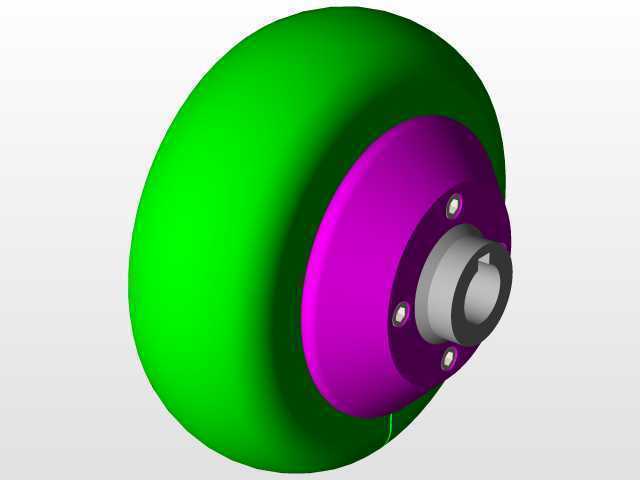

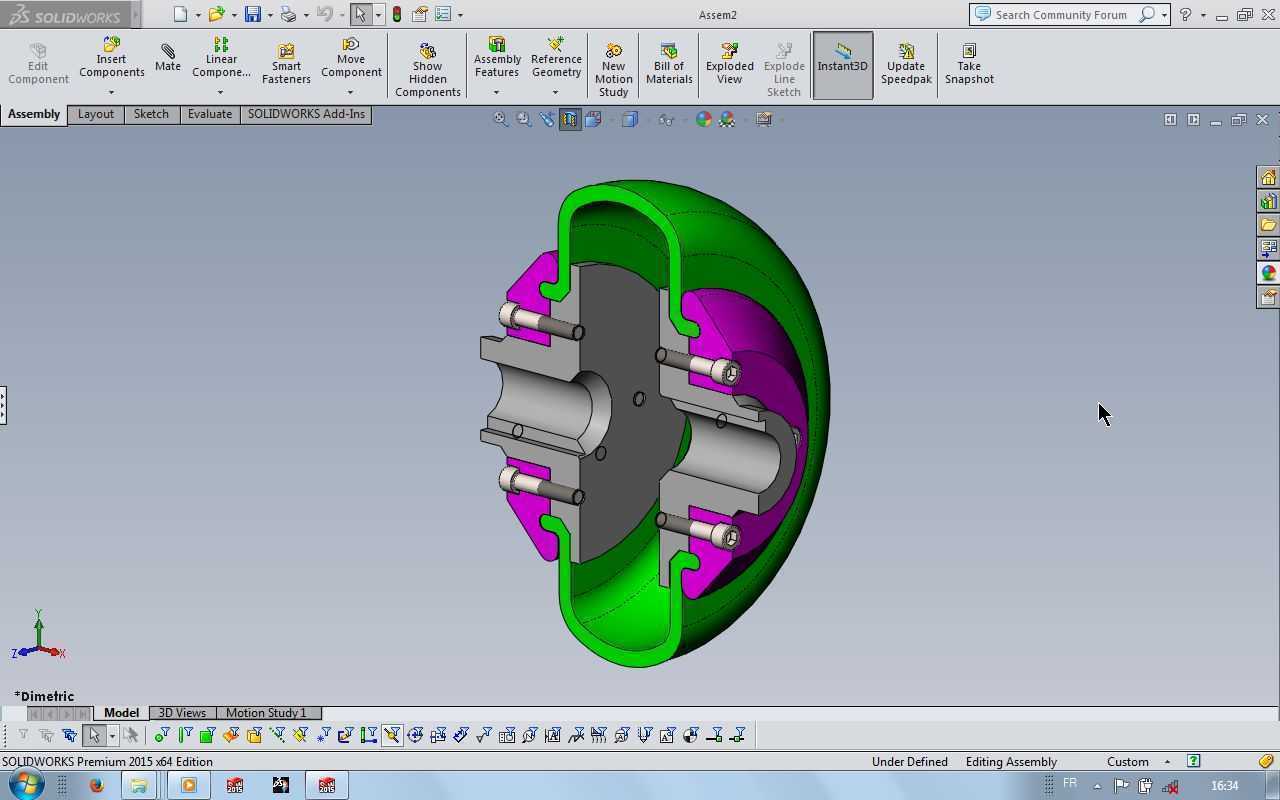

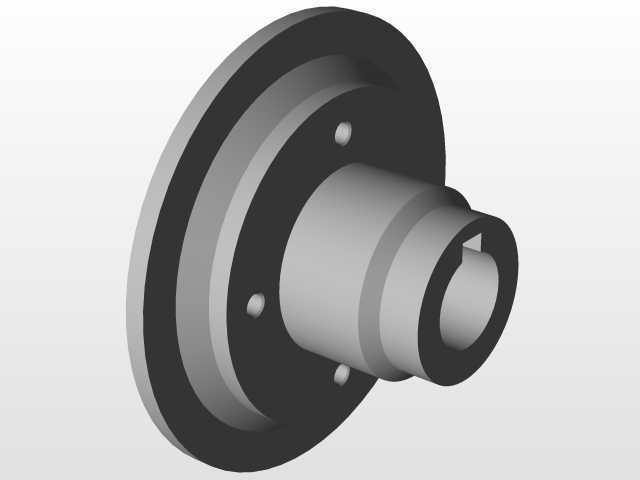

　　该结构通过周向均匀分布的柱销实现两半联轴节的扭矩传递，柱销外侧嵌套的弹性缓冲套与外侧包覆的环形弹性体形成两级缓冲结构：当传动系统出现瞬时过载时，弹性元件首先产生可控的剪切变形，吸收冲击能量，避免刚性冲击直接作用在轴与键连接位置；当两轴存在安装带来的径向偏移时，弹性元件的形变可以补偿最大零点几毫米的径向偏差与1度以内的角向偏差，降低安装阶段的对中精度要求，减少现场安装调试的工时消耗。从设计思路层面拆解该结构，首先是两半联轴节的基体采用对称式结构设计，主动端与从动端的联轴节轮毂位置设计有标准的平键键槽，可适配不同直径的输出轴，轮毂的轴向长度经过校核，保证轴孔配合面的接触面积足够传递额定扭矩，不会出现轴孔压溃、键槽剪切失效的问题；

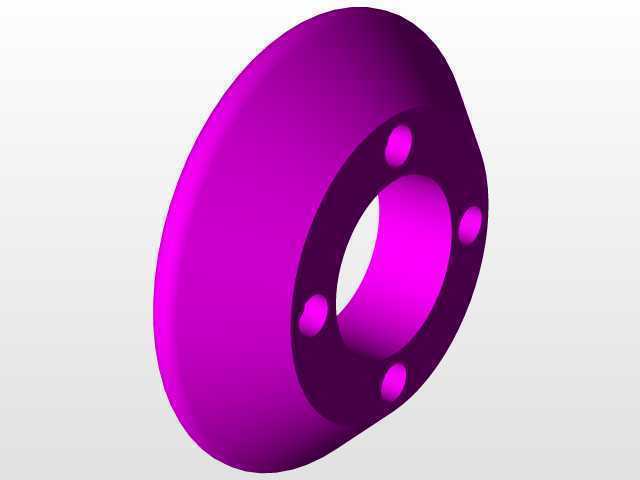

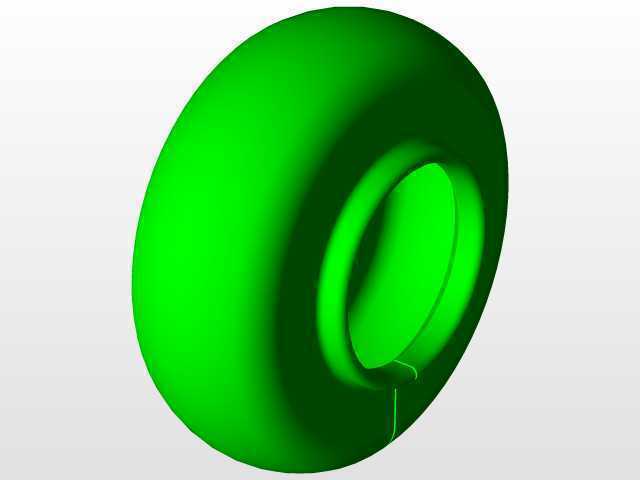

　　周向分布的柱销采用过盈配合压入其中一侧联轴节的销孔内，柱销的悬臂端穿过另一侧联轴节的对应销孔，销孔与柱销之间预留的间隙由弹性套填充，保证扭矩传递过程中弹性元件受力均匀，不会出现局部应力集中导致的弹性件过早撕裂；外侧的环形弹性体采用卡接结构固定在两半联轴节的外缘，既可以作为辅助的弹性缓冲元件，也可以起到防尘防护的作用，避免车间内的粉尘、切削液溅入柱销配合位置，加剧配合面的磨损。关于安装边界与尺寸适配，这类联轴器的外径尺寸根据传递扭矩的大小形成系列化规格，小扭矩规格的外径可控制在一百毫米以内，适配十千瓦以内的驱动电机，大规格产品外径可覆盖至数百毫米，满足上百千瓦功率的传动需求；轴向安装尺寸方面，

　　两半联轴节对接后预留有2到5毫米的轴向间隙，用于补偿轴系运行过程中因热胀冷缩产生的轴向窜动，避免轴系顶死造成的轴承额外负载；安装过程中仅需要将两半联轴节分别热装或者键连接固定在主动轴与从动轴端，对齐柱销与销孔位置后推入对接，再固定外侧的弹性环即可完成装配，不需要额外的专用工装，后期维护时仅需要检查弹性元件的磨损老化情况，更换成本远低于刚性联轴器或者齿式联轴器。需要注意的是，这类弹性联轴器不适用于高速重载、高温或者存在腐蚀性介质的工况，弹性元件的材质通常为聚氨酯或者橡胶类材料，长期在高温环境下运行会加速材料老化，失去弹性缓冲能力，因此在选型阶段需要结合实际工况的环境温度、负载特性、轴系对中精度综合匹配对应的规格，避免选型不当造成的部件过早失效。
