带加强筋结构工业周转塑料盒设计

这款塑料周转盒的设计，最初是针对车间流水线工位物料暂存、仓储零散配件分类、短途工序间转运的实际需求展开的，在做结构方案之前，我先跑了三个不同行业的加工车间做现场测绘，收集了一线操作工对现有周转容器的反馈——之前用的普通塑料盒要么侧壁偏软，堆码两层就出现侧壁鼓胀变形，要么盒口边缘没有做导向结构，空箱套叠的时候经常卡滞，取放要反复对齐，耽误上下料的节拍。

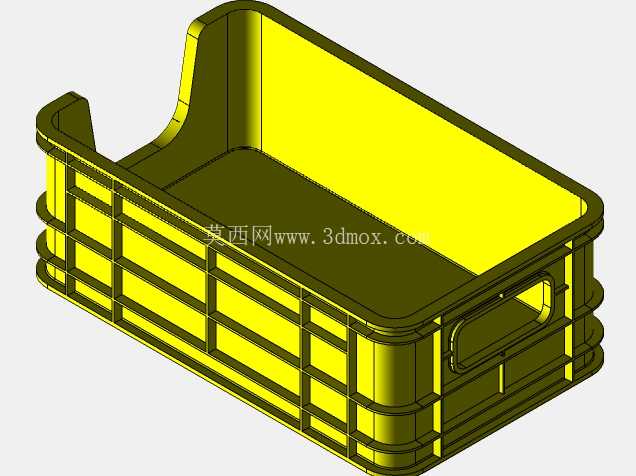

先从功能特性说起，整个盒体采用敞口带单侧取料缺口的结构，这个缺口不是随便开的，我当时观察到流水线工位上的操作工拿取盒内底层小零件的时候，需要把整个胳膊探进盒里，手腕弯折角度大，长时间重复动作容易疲劳，所以在盒体长度方向的一侧做了内凹的弧形取料口，边缘做了R3的圆弧过渡，不会划伤操作人员的手腕，拿取底层零件的时候手臂可以自然顺着缺口伸入，不需要过度抬升肘部，适配站立作业的工位高度。盒体的侧壁没有做光面设计，而是在外壁均匀布置了纵横交错的加强筋，纵向筋从盒底一直延伸到盒口的翻边位置，横向筋一共设置了三道，分别在盒高的1/4、1/2、3/4位置，筋条的厚度做了渐变处理，靠近盒底的位置筋厚1.8mm，靠近盒口的位置筋厚1.2mm，这样的设计是考虑到盒体盛装物料的时候，侧壁受到的物料侧压力是从下往上递减的，渐变厚度的加强筋既可以保证侧壁的抗变形能力，又不会因为筋条过厚导致注塑的时候出现缩痕，同时还能控制整体的材料用量。盒口位置做了一圈外翻的双层翻边，翻边内部做了空心的加强腔，这个结构一方面是提升盒口的抗冲击能力，周转的时候难免会有磕碰，双层翻边就算被叉车或者周转车碰到，也不容易出现开裂，另一方面堆码的时候，上层盒体的底部可以刚好卡在下层盒口的翻边定位槽里，堆码高度到四层的时候也不会出现滑垛的情况。

再说到设计思路里的细节考量，盒体的底部做了网格状的防滑筋，底部和接触面的摩擦系数可以达到0.35以上，放在倾斜15度的流水线皮带上也不会出现滑移，同时底部的网格筋还预留了2mm的排水间隙，如果是用来盛装需要清洗的五金零件，清洗后的水渍可以顺着间隙流出，不会在盒底积留。盒体两个短边的侧壁上部，各开了一个内嵌式的把手孔，把手孔的边缘做了全包的圆弧处理，没有尖锐的棱角，人工搬运的时候手指可以扣入把手孔，发力的时候不会硌手，而且内嵌式的把手不会突出盒体的外轮廓，空箱套叠的时候不会出现干涉，套叠后的间隙控制在5mm，空箱存储的时候可以节省60%以上的仓储空间。之前有用户反馈过普通周转盒在低温车间使用的时候容易脆裂，所以在做壁厚设计的时候，整体基础壁厚设定为2mm，所有转角位置都做了R2以上的圆角过渡，避免应力集中，就算在零下10度的仓储环境下，从1米高度自由跌落至水泥地面，也不会出现开裂的情况。

关于外形尺寸和安装边界，这款周转盒的外轮廓尺寸是按照标准物流周转的模数来设计的，长度方向适配1200*800标准托盘的尺寸，一个标准托盘上可以整齐摆放12个满装的塑料盒，堆码四层之后总高度不超过1.6米，符合人工码垛的高度上限。盒体的内部有效容积是25L，内部尺寸的公差控制在±0.5mm，要是用来配套自动化线体的上料工位，盒体可以直接卡在标准的料架定位槽里，不需要额外做定制的适配工装，定位槽的适配宽度范围是395mm到405mm，兼容市面上大部分常规的线体料架尺寸。盒体的内侧壁做了1度的脱模斜度，不光是为了注塑脱模方便，也方便用户在盒内放置分隔板，分隔板可以顺着斜度插入，根据存放物料的大小自由分隔内部空间，不需要额外做卡槽结构，灵活性更强。另外在盒体的四个外角位置，都做了加厚的防撞角，防撞角突出侧壁2mm，周转过程中如果发生碰撞，首先接触的是防撞角，不会直接撞击侧壁的筋条结构，大幅提升了盒体的使用寿命。

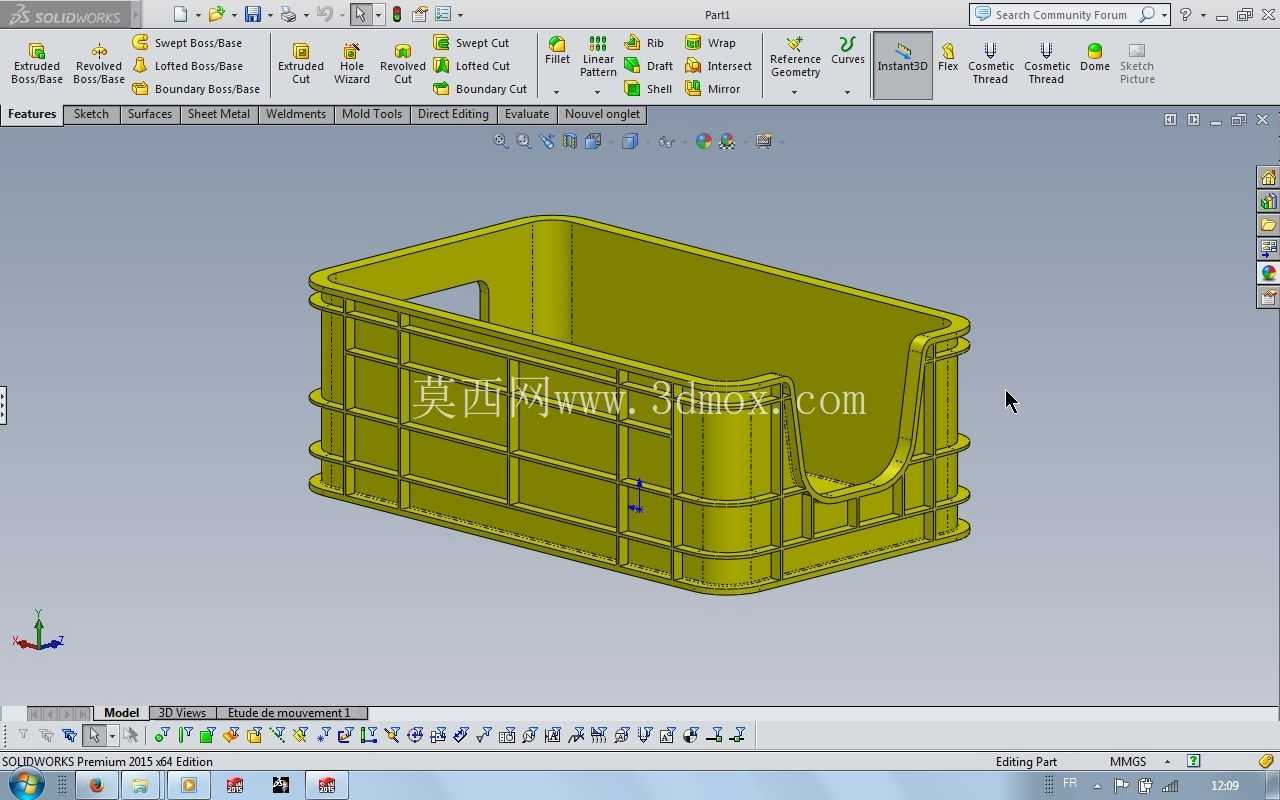

从实际应用场景来看，这款塑料盒不光可以用在机械加工车间的螺丝、螺母、小型冲压件的工序周转，也可以用在电商仓储的小件货品分拣，甚至食品加工行业经过特定材质替换后，也可以用来盛装散装的半成品食材，结构上的通用化设计让它不需要做太多改动就可以适配不同行业的使用需求。我在做建模的时候，把所有的筋条、圆角、翻边结构都做了全参数化的设计，后续如果需要调整尺寸大小，只需要修改对应的参数就可以快速生成不同容积的衍生型号，不需要重新绘制整体结构，也方便后续做模具的分模处理，所有的壁厚都做了均匀性校验，不会出现壁厚突变导致的注塑缺陷，进胶点的位置预留也做了对应的结构避让，不会影响盒体的外观和使用强度。
