输送机自动偏转换向装置结构设计

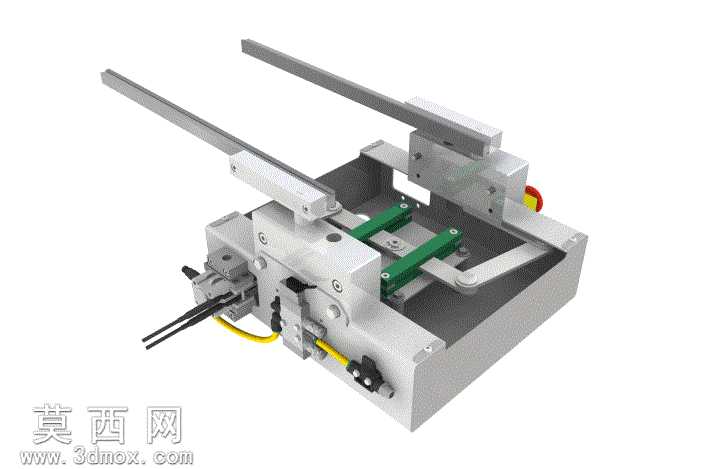

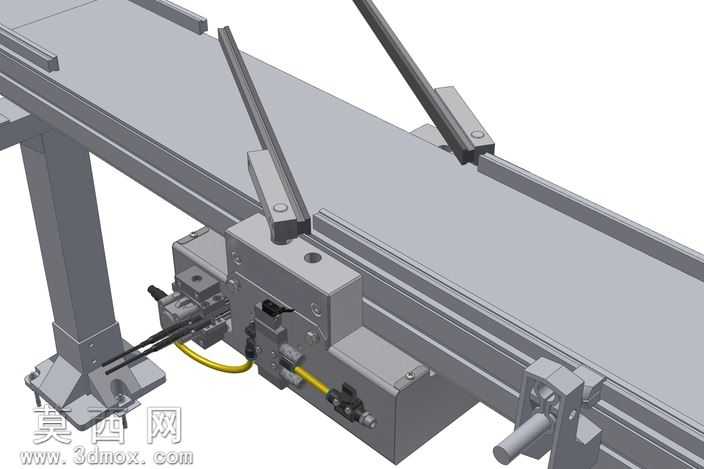

本模型为输送机配套的自动偏转换向装置，整体采用模块化设计思路完成三维建模，可适配常规皮带输送机、直线输送线的物料换向需求，支持正反双向安装，能够灵活匹配不同布局的生产线输送逻辑。建模过程中对装置各部件进行了精细化结构还原，主体承载框架采用钣金折弯成型的金属材质设定，表面做哑光银白金属质感渲染，还原工业设备的真实加工质感；内部的传动连杆、导向滑块部件采用硬质合金材质，表面做精磨金属质感处理，清晰呈现运动部件的配合精度；两侧的输送导向导轨采用硬质阳极氧化铝材质设定，搭配绿色的耐磨输送衬条，既还原了实际设备的材质搭配，也通过色彩区分清晰展示了装置的功能分区。装置的核心结构包含进料导向段、偏转执行机构、出料导向段三个部分，进料端设置可调节的导向挡边，能够适配不同尺寸规格的输送物料；偏转执行机构采用连杆联动结构，通过气缸驱动实现导向轨道的角度偏转，无需额外配置复杂的电控系统即可完成物料的流向切换，气缸管路、接头部件均做了1:1还原，清晰展示气动驱动的走线布局；出料端支持双向安装切换，既可以将物料偏转90度导入垂直支线输送线，也可以反向安装实现物料的反向汇流，适配多种生产线布局需求。设计过程中充分考虑了装置的安装兼容性，底部预留标准输送机安装孔位，可直接固定在常规宽度的输送机机架上，无需对原有输送线进行大规模改造；运动部件之间预留合理的配合间隙，既保证偏转动作的顺畅无卡滞，也避免间隙过大导致的物料输送偏移；所有紧固件均采用标准件建模，方便后续加工选型与装配维护。整体模型结构完整，各部件装配关系清晰，可直接用于输送线改造方案演示、非标自动化设备设计参考，也可作为同类换向装置的结构设计蓝本，帮助设计人员快速完成同类设备的方案迭代，缩短非标设备的开发周期。
