90度转弯角滚筒输送机三维设计

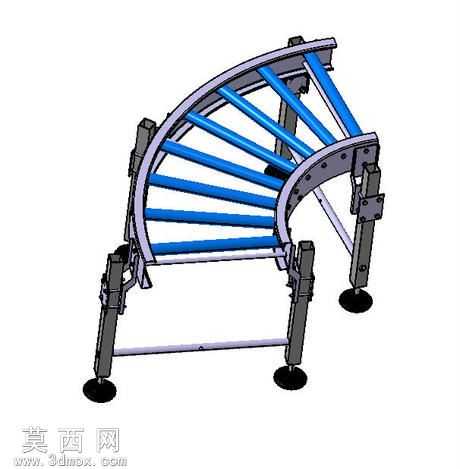

本款角滚筒输送机为90度转弯输送场景设计，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循输送设备行业设计规范，对每一处结构细节进行1:1真实还原。模型整体采用扇形转弯布局，主体框架选用碳钢型材搭建，通过螺栓紧固形成稳定的承载结构，支腿部分配置可调节脚杯，能够根据现场安装地面的平整度进行高度微调，保障设备整体处于水平工作状态，避免输送过程中出现物料偏移、卡顿的问题。转弯段的滚筒采用锥形设计，按照转弯半径的弧度均匀排布，每根滚筒的安装角度都经过精准计算，确保物料在转弯输送过程中能够保持平稳过渡，不会出现卡滞、滑落或者速度突变的情况，滚筒表面做光滑处理，减少与物料接触面的摩擦阻力，降低输送过程中的动力损耗。侧部护板采用弧形折弯工艺制作，与转弯段的弧度完全匹配，既能够对输送物料起到侧向防护作用，避免物料从转弯段侧边掉落，也提升了设备整体的结构强度。建模过程中对所有装配部件添加了真实的材质属性，框架部分赋予碳钢哑光金属材质，滚筒部分赋予亮面金属材质，脚杯部分赋予橡胶防滑材质，护板部分赋予喷涂金属材质，渲染后能够清晰区分不同部件的功能属性，直观呈现设备的真实外观效果。设计过程中充分考虑了设备的通用性与可拓展性，支腿预留了动力组件的安装位置，可根据实际输送需求加装驱动滚筒、传动链轮等动力部件，实现动力式转弯输送，也可直接作为无动力转弯段对接前后段直线输送设备，适配不同的生产线布局需求。整体结构设计简洁合理，无冗余部件，各零部件之间的装配关系清晰，符合机械加工与现场装配的工艺要求，既可以作为物流输送生产线的转角衔接部件使用，也可作为输送设备设计的参考案例，帮助设计人员快速理解转弯滚筒输送机的结构原理与排布逻辑，缩短同类设备的设计开发周期。
