彩色拼接式杠杆触发机械结构件

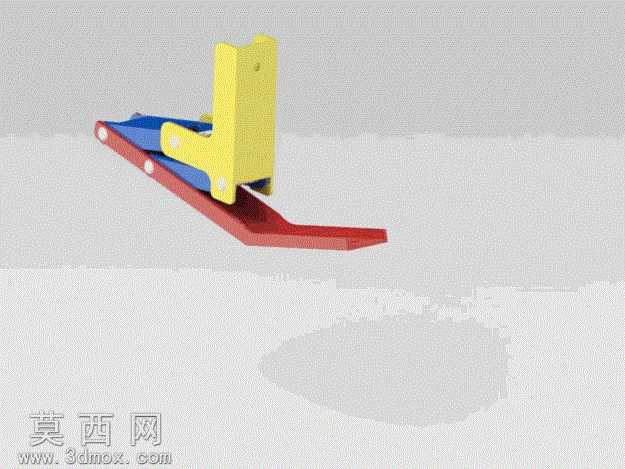

本作品为一款杠杆触发类机械结构的三维建模成果，建模过程中首先对结构的功能逻辑进行拆解，明确各部件的运动配合关系，将整体结构划分为长条形底座承托件、中部蓝色夹层连接件、上部黄色立式支撑件三个核心组成部分，依托三维建模软件的草图绘制、特征拉伸、装配约束功能完成全部件的参数化建模。建模阶段严格遵循机械装配的公差配合逻辑，对各部件的连接孔位、贴合面进行精准尺寸匹配，确保虚拟装配状态下各部件可实现预设的相对转动与触发动作，不存在结构干涉问题。材质渲染阶段针对不同部件的功能属性分配对应材质效果，长条形红色底座采用哑光硬质工程塑料材质，模拟高强度承重底座的磨砂质感，表面设置细微的颗粒纹理还原注塑件的真实表面状态；中部蓝色夹层连接件采用半哑光硬质合金材质，添加轻微的金属反光效果，体现连接件的结构强度属性；上部黄色立式支撑件采用亮面工程塑料材质，色彩饱和度适中，既区分不同功能部件，也符合工业机械产品的色彩标识设计逻辑。结构设计上采用分层叠装的思路，底座为长悬臂式结构，前端延伸出触发端平面，后端通过铰接孔位与中部连接件、上部支撑件形成转动副，中部夹层件承担力的传导作用，将触发端的受力传递至上部支撑件，上部支撑件设置有安装定位孔，可适配外部触发组件的安装固定，整体结构可作为小型安全触发开关、机械联锁装置的核心功能单元使用。渲染过程中采用柔和的侧上方打光方案，避免硬质反光遮挡结构细节，同时添加柔和的环境阴影，清晰呈现各部件的层叠装配关系与轮廓特征，确保模型可直观展示结构的装配逻辑与运动原理，可用于机械原理演示、非标装置设计参考、教学案例展示等场景。
