带法兰边千斤顶青铜传动螺母三维设计

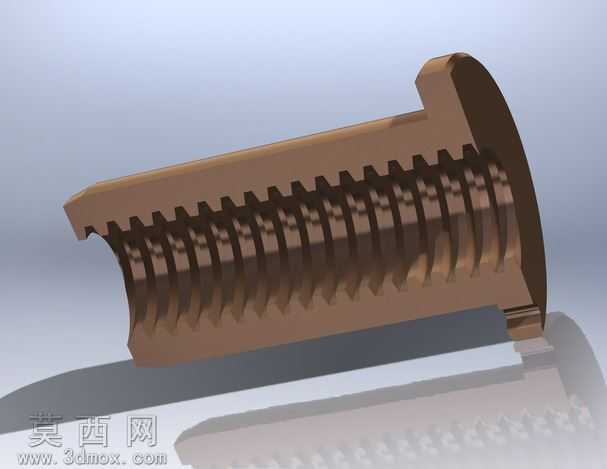

本模型为千斤顶配套的青铜传动螺母，建模阶段以机械传动的实际工况需求为核心设计依据，首先通过基准轴、基准面搭建定位框架，先绘制法兰端的圆形轮廓草图，拉伸生成带安装孔位的法兰盘结构，再以法兰端面为基准拉伸长筒状主体结构，随后在筒体内壁通过螺旋线扫描切除生成梯形传动内螺纹，螺纹参数匹配千斤顶配套丝杆的牙型、螺距与公差要求，保证螺纹副的传动顺滑度与承载能力。建模过程中对法兰与筒体衔接处做了圆角过渡处理，避免应力集中，同时在法兰端面上预留对称的定位小孔，用于螺母在千斤顶基座上的安装固定，整体结构严格遵循机械设计手册中传动螺母的尺寸规范，各部分壁厚、法兰直径、筒体长度的比例均经过受力校核，满足千斤顶顶升作业时的轴向载荷承载要求。材质设置阶段选用锡青铜材质参数，调整金属材质的漫反射、粗糙度与反射率参数，还原青铜材质特有的暖棕金属色泽与亚光金属质感，渲染阶段采用三点布光方案，主光源从侧上方打亮螺母主体的圆柱面，突出筒体的圆柱曲面轮廓与金属反光特性，辅光源补亮法兰端面的细节，背光源勾勒螺母的整体轮廓边缘，搭配浅灰色渐变背景，让青铜材质的厚重质感与零件的结构细节得到充分展现。设计过程中充分考虑青铜螺母作为千斤顶核心传动部件的耐磨特性，结构上采用长筒体设计增加螺纹啮合长度，提升传动稳定性与使用寿命，法兰边的设计既方便安装定位，又能承受顶升过程中的轴向反作用力，整体模型结构完整，特征清晰，无多余冗余几何元素，可直接用于千斤顶的装配仿真、工程图导出以及数控加工参考，能够直观展现传动螺母的结构特点与装配关系，为千斤顶的整体设计与零部件选型提供精准的三维参考依据。
