MTH T51R系列长耦合再生涡轮泵结构设计

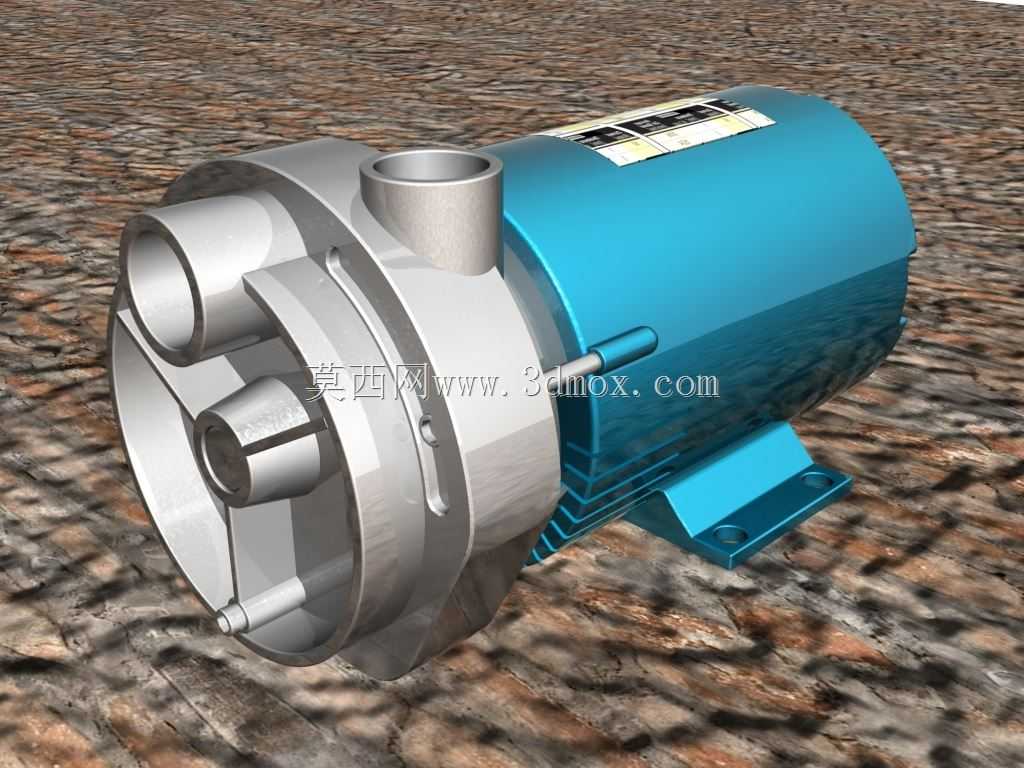

　　这款耦合再生涡轮泵的结构设计，首先围绕洁净流体输送场景的实际需求展开，在食品加工、精细化工、中小型水处理系统的低压洁净流体输送工位中，这类带SS耦合结构的再生涡轮泵常被用于小流量高扬程的流体输送环节，相比普通离心泵，其再生式叶轮结构能在较小的叶轮直径下实现更高的输出扬程，适配对安装空间有严格限制的设备集成场景。从结构设计逻辑来看，泵头过流部分采用不锈钢材质构型，匹配氟橡胶密封件与淬火处理的压盖结构，密封位置的公差设计充分考虑了动密封的运行磨损余量，压盖的淬火处理能够提升密封配合面的硬度，降低长期运行中介质冲刷、密封件摩擦带来的配合面损耗，延长密封组件的更换周期。泵体的进出口采用同轴侧置的接口布局，两个流体接口的中心距、

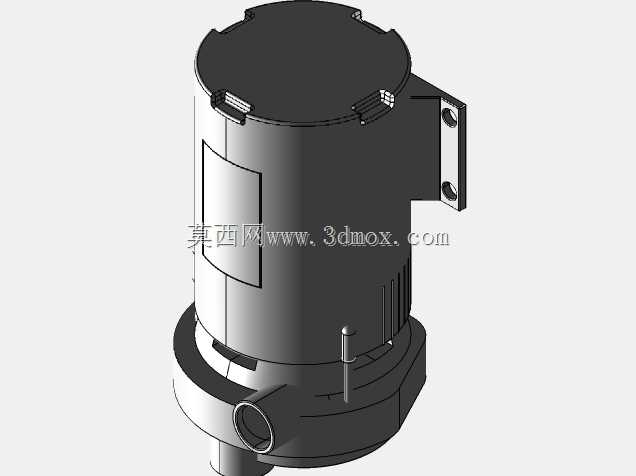

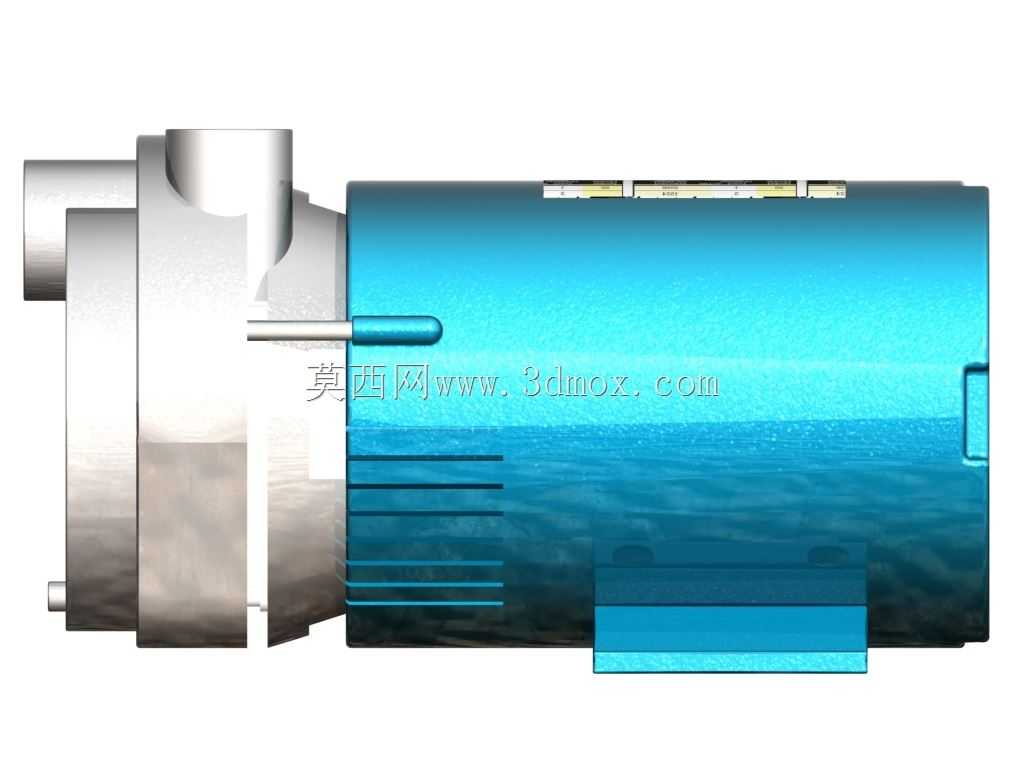

　　接口管径均匹配常规工业流体管路的通用安装尺寸，安装脚的位置设置在电机壳体下方的一体式铸造成型支座上，支座上的安装孔位预留了足够的螺栓操作空间，安装时无需额外拆除泵体外部附件即可完成地脚螺栓的紧固操作，安装基准面与泵轴的平行度公差控制在常规工业泵的安装精度要求范围内，能够直接适配现有同参数泵型的安装基座，减少设备替换时的基座改造工作量。叶轮部分的流道设计采用再生涡轮泵的典型周向流道构型，流道的截面尺寸经过匹配计算，能够在额定转速下实现稳定的流体能量转换，耦合结构的设置将泵端与电机端的连接刚性做了针对性强化，减少泵轴运行过程中的径向跳动量，降低密封件的偏磨风险。电机部分的外壳采用散热筋结构设计，

　　散热筋的排布方向与电机运行时的空气对流方向一致，能够在自然风冷条件下保证电机的散热效率，接线盒的位置设置在电机壳体顶部，预留了足够的线缆弯曲空间，方便现场接线操作。整体结构的尺寸边界控制紧凑，泵体总长度、总高度均适配小型流体设备的集成安装需求，泵头部分的拆卸空间预留充足，日常维护时无需将整个泵从基座上拆除，即可完成叶轮、密封件的检查与更换，降低现场维护的操作难度。在细节设计上，泵体与电机的连接法兰定位止口采用过盈配合公差，保证装配时的同轴度，连接螺栓的排布均匀对称，能够均匀承受泵运行过程中的连接应力，避免长期运行后出现连接松动导致的振动超标问题。
