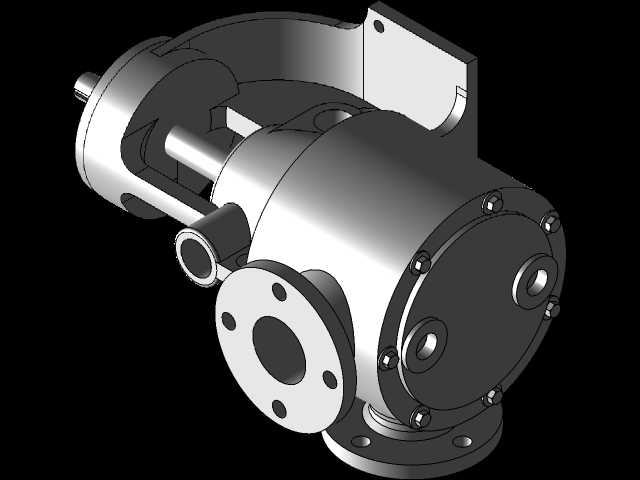

容积式抽水机三维结构设计模型

　　在民用供水、农田灌溉、小型工程给排水、工业循环水补给等场景中，容积式抽水机是依靠密闭工作腔容积周期性变化来完成流体抽吸与压送的核心设备，和离心式抽水设备相比，它对高粘度流体、含少量细小杂质的水体适配性更强，自吸能力突出，不需要在启动前预先灌满泵腔就能完成低位水源的抽吸作业，在零散取水、移动供水的工况下优势十分明显。

　　从结构设计逻辑来看，这款模型完整还原了容积泵的核心运动配合关系：动力输入端的曲柄连杆结构带动活塞或者隔膜类做功部件做往复直线运动，进水侧与出水侧分别配置了单向止回结构，当工作腔容积扩大时，进水侧止回阀开启、出水侧闭合，将低位水源的水体吸入腔室；当工作腔容积缩小时，进水侧止回阀闭合、出水侧开启，将腔室内的水体压入输出管路，整个运动过程的配合间隙、行程参数都在模型中做了等比例还原，能直观看到各部件的运动干涉边界，方便设计人员校验运动轨迹合理性。

　　在安装适配层面，模型预留了标准的动力输入接口，可以匹配不同功率的驱动电机或者小型内燃机，泵体底座的安装孔位按照通用小型泵类的安装规范做了布局，安装时不需要额外定制过渡支架，就能直接固定在预制的混凝土基础或者移动式撬装机架上。进出水口采用了通用的管螺纹连接规格，能和常规的给排水管路快速对接，减少现场安装的适配工作量。

　　从实际使用的功能特性来看，这款抽水机的输出流量受工作腔容积、往复频次直接决定，输出压力可以通过背压调整适配不同的输水高度需求，在小流量、高扬程的输水场景下运行稳定性优于同功率的离心式水泵。模型中也还原了泵腔的密封结构设计，包括活塞处的动密封、端盖处的静密封位置，能帮助设计人员快速理解密封件的选型与安装位置，避免实际生产中出现密封泄漏、容积效率下降的问题。

　　在三维建模过程中，所有部件的配合公差都按照通用机械加工的常规精度做了预留，运动部件之间的间隙既不会过大导致容积效率损失，也不会过小出现运转卡滞，对于需要做二次改型的设计人员来说，可以直接在这个模型基础上调整工作腔容积、改变行程参数，快速衍生出适配不同流量、扬程需求的变型产品，大幅缩短前期方案设计的周期，也能直接用于装配干涉校验、运动仿真模拟、工程出图等后续设计环节。
