带流量控制阀的外啮合齿轮供油装置

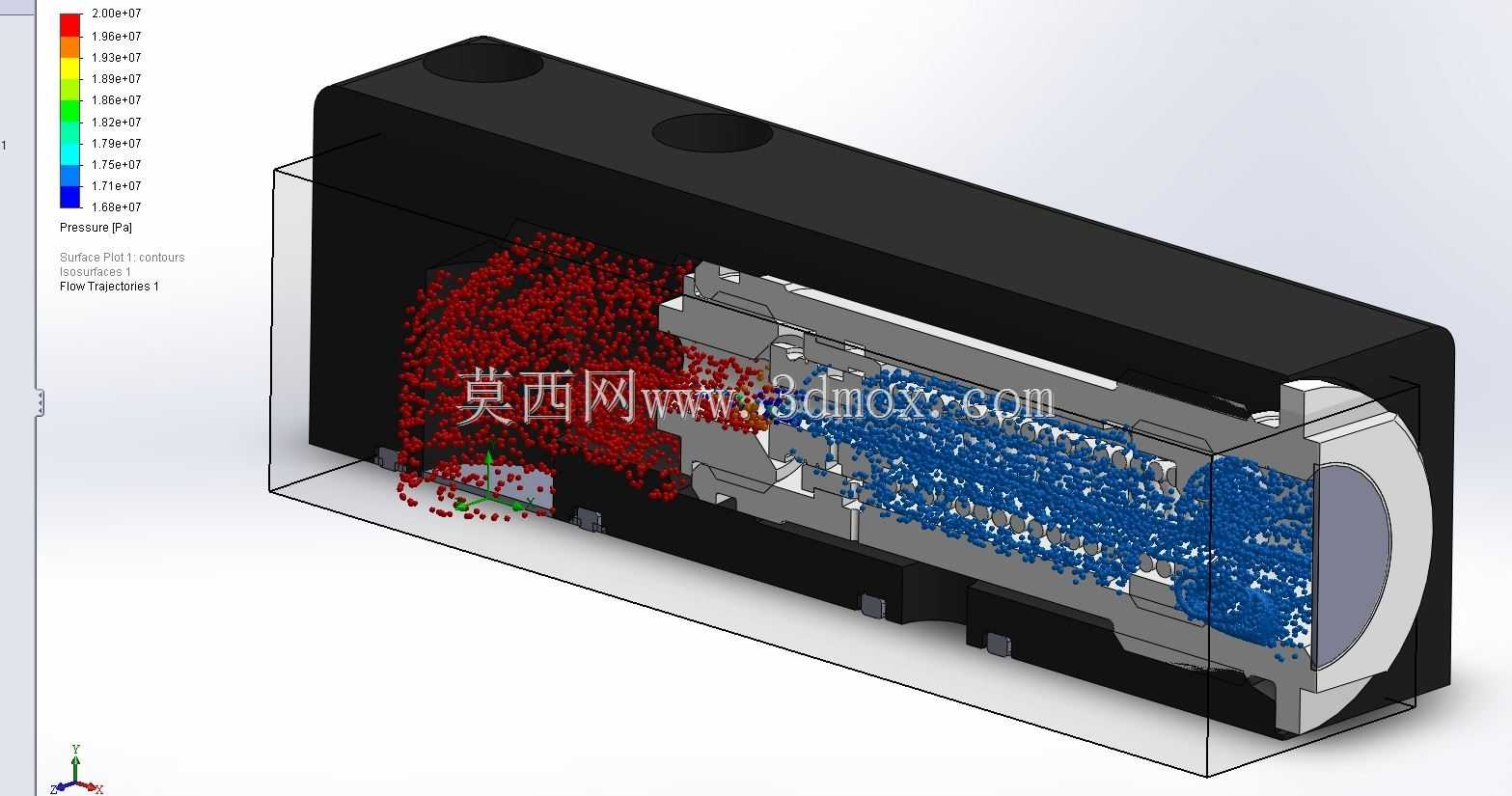

　　这类带内置流量控制阀的齿轮泵，在液压润滑系统、小型工程机械液压回路、机床静压供油单元里应用十分广泛，很多需要恒定流量供油的工况都会优先选用这类结构，不用额外在管路上串接独立的流量调节阀，能大幅减少管路接头数量，降低系统泄漏点。从结构设计逻辑来看，常规外啮合齿轮泵的输出流量会随驱动转速波动出现明显变化，一旦原动机转速出现波动，供油流量忽大忽小，很容易导致后续执行元件动作不稳，或是润滑点供油不足出现干磨，这款结构直接在泵体集成了流量调节阀芯，多余的流量不需要引出到外部阀件，直接在泵内部腔道溢流返回吸油侧，既缩短了溢流路径降低压力损失，也让整个泵单元的集成度更高，安装时不需要额外预留阀件的安装空间。从安装边界来看，

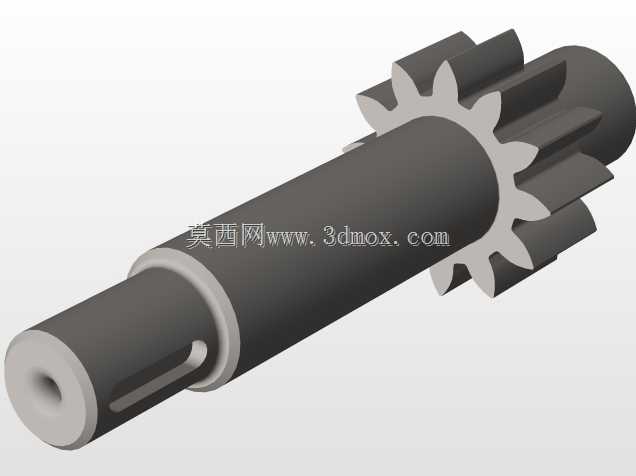

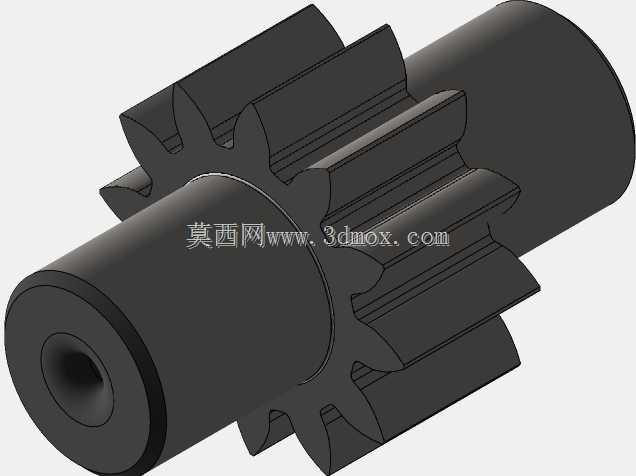

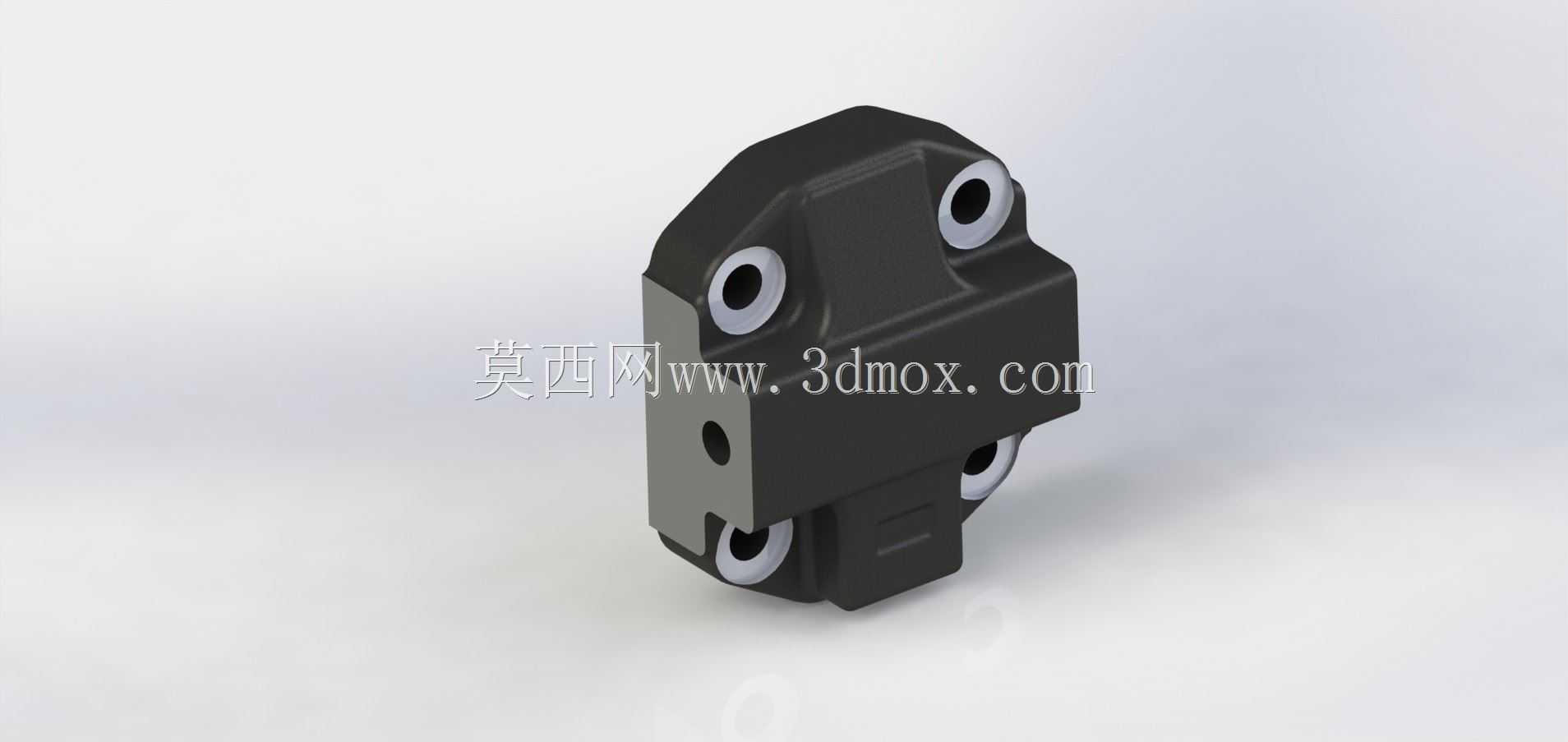

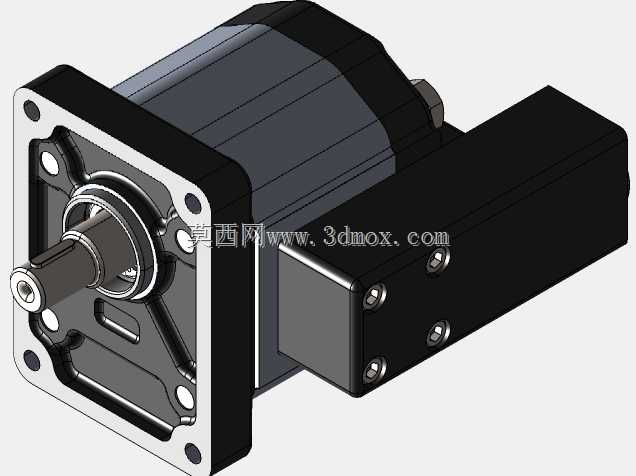

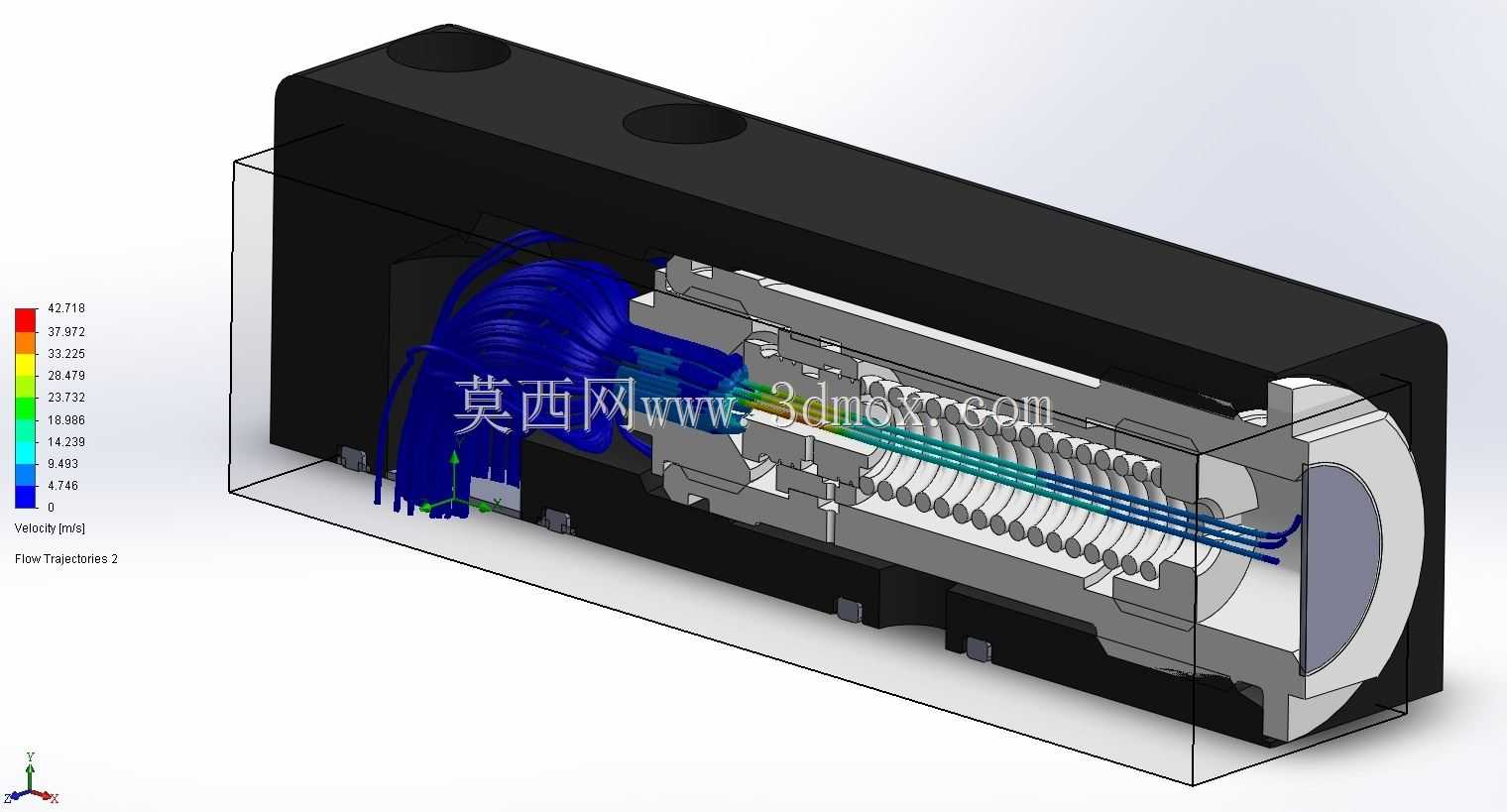

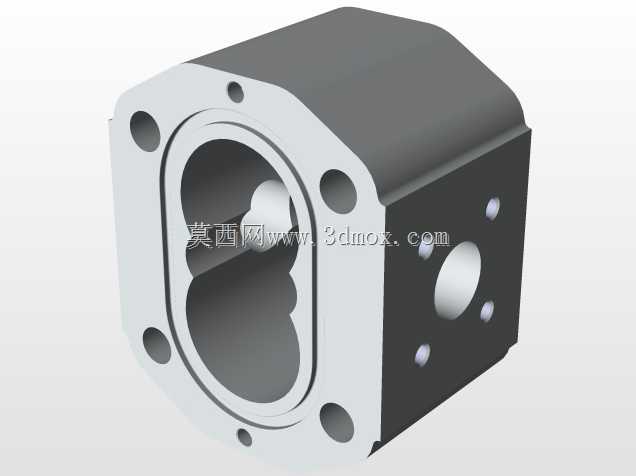

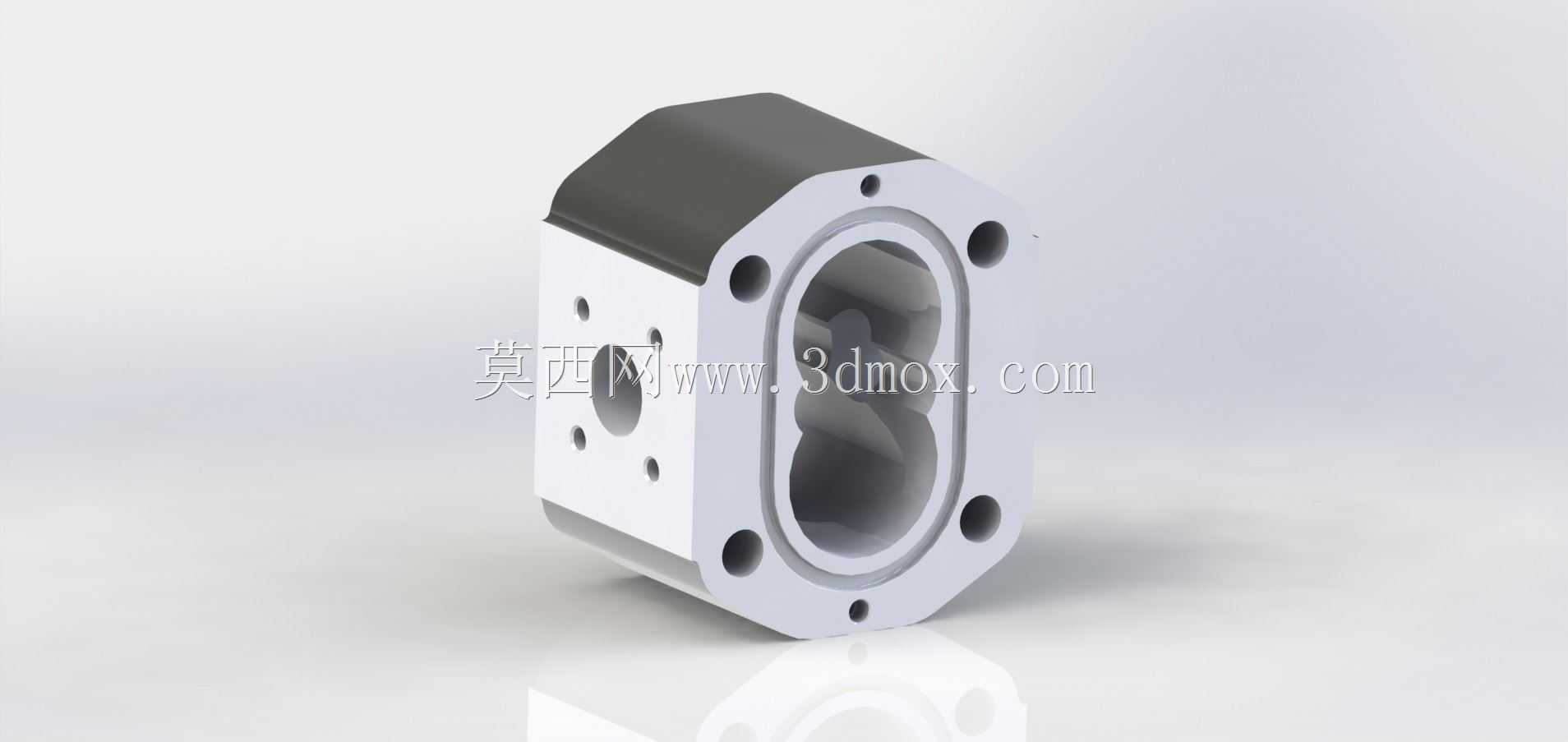

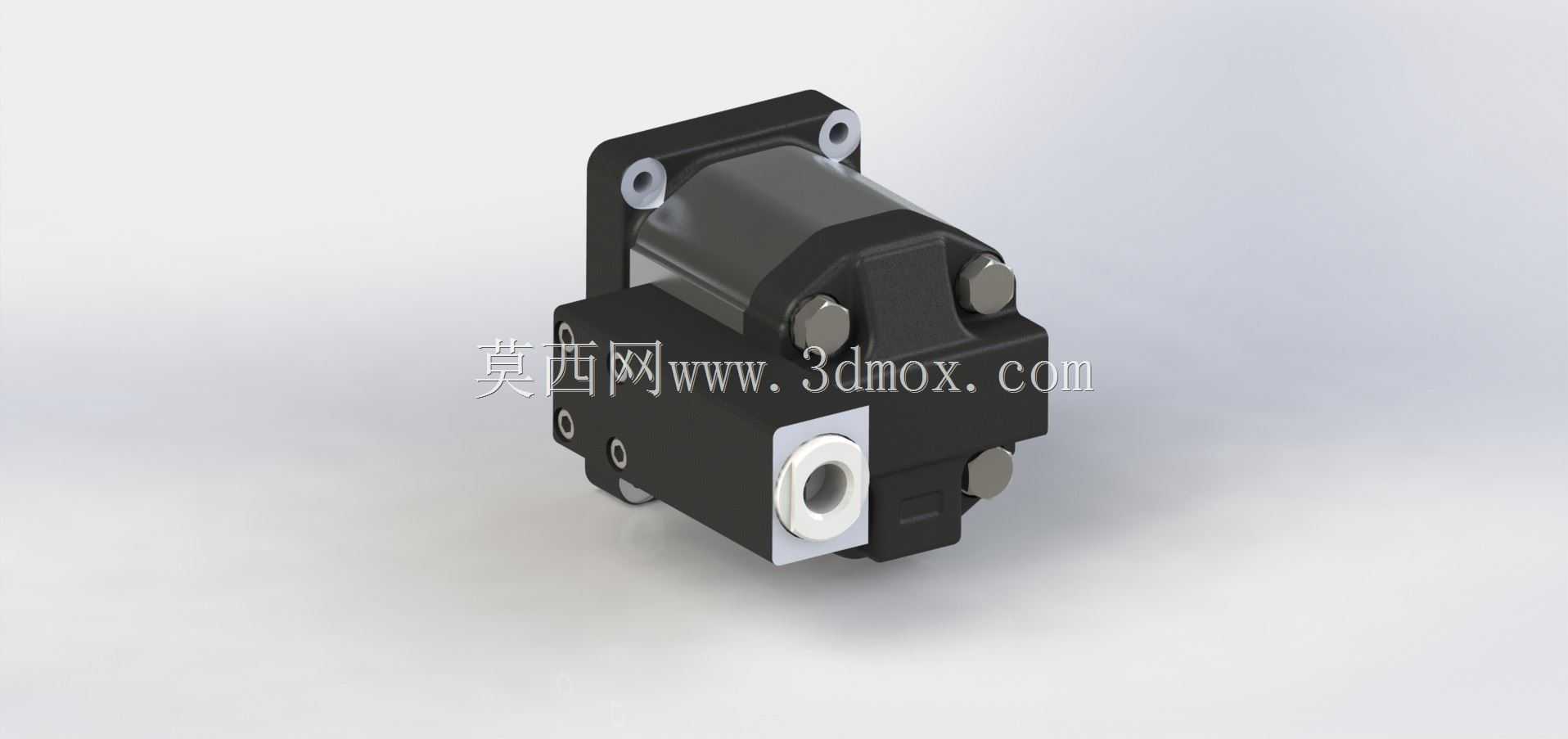

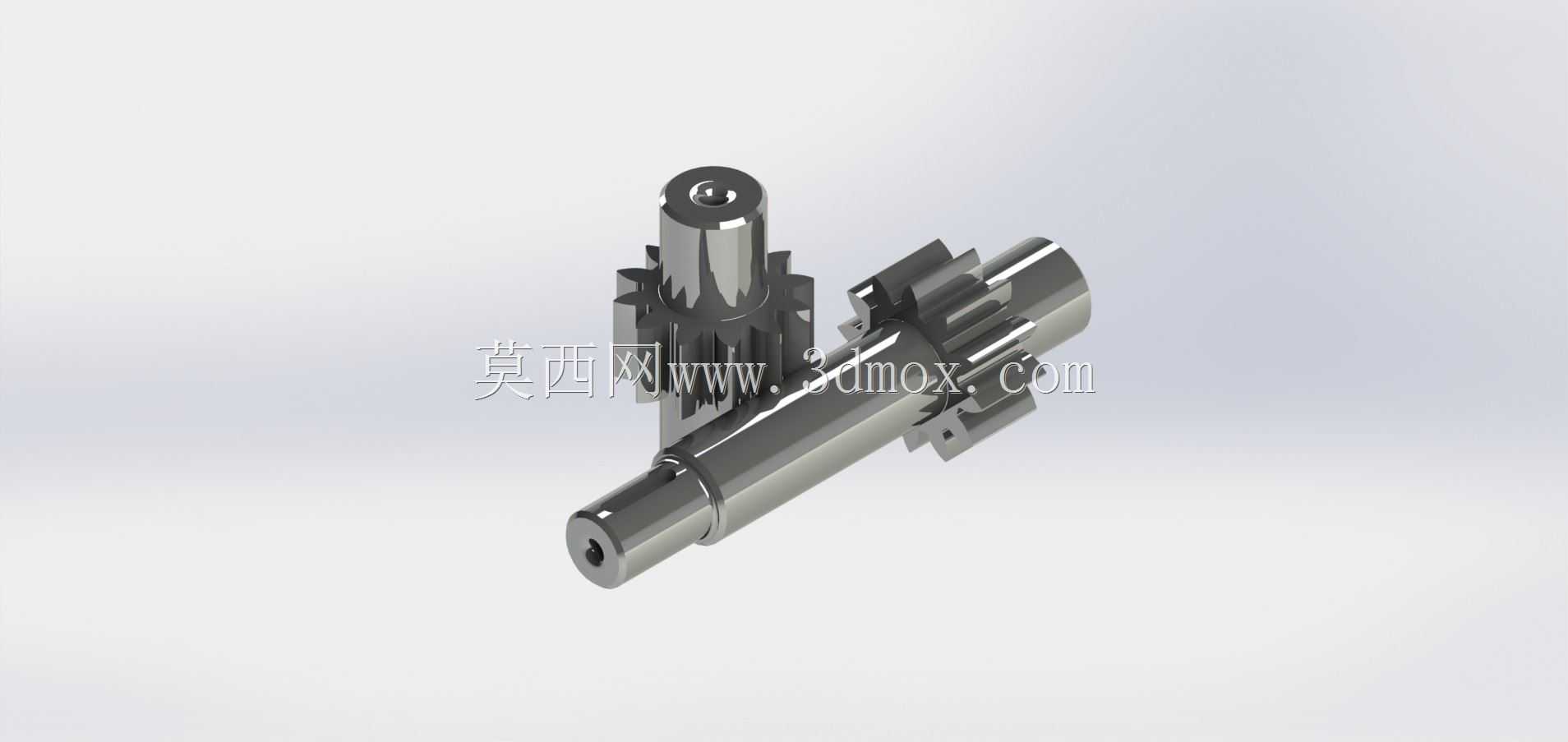

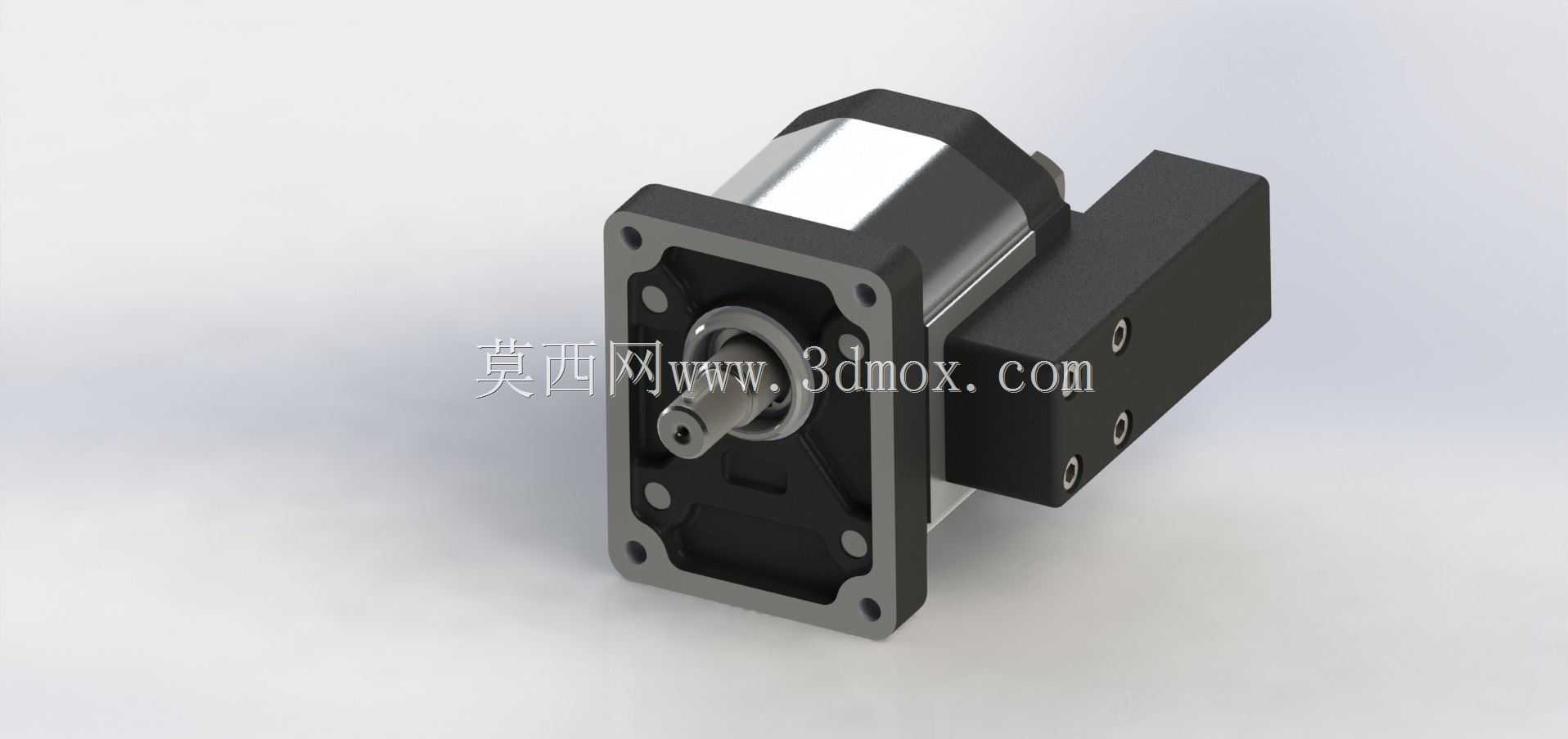

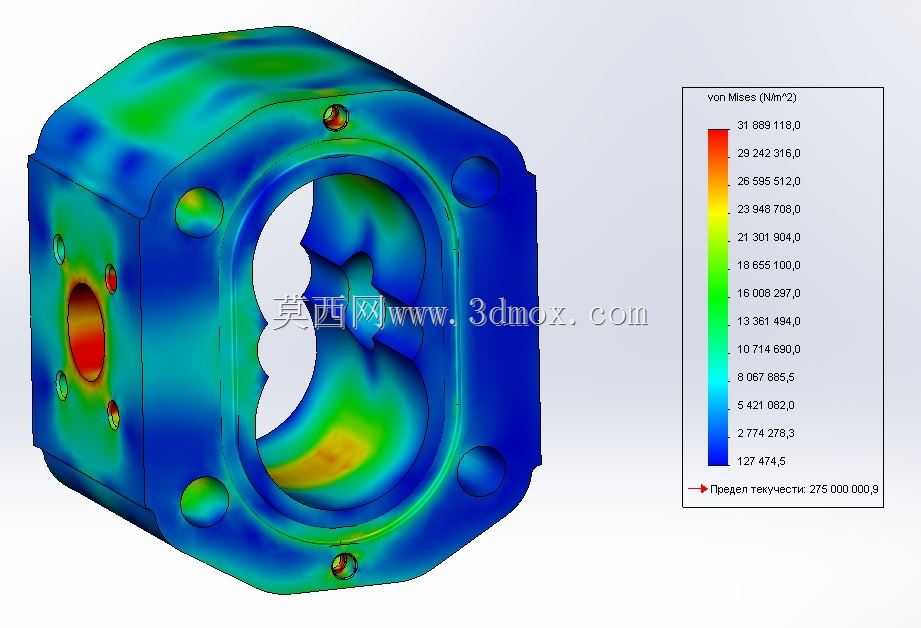

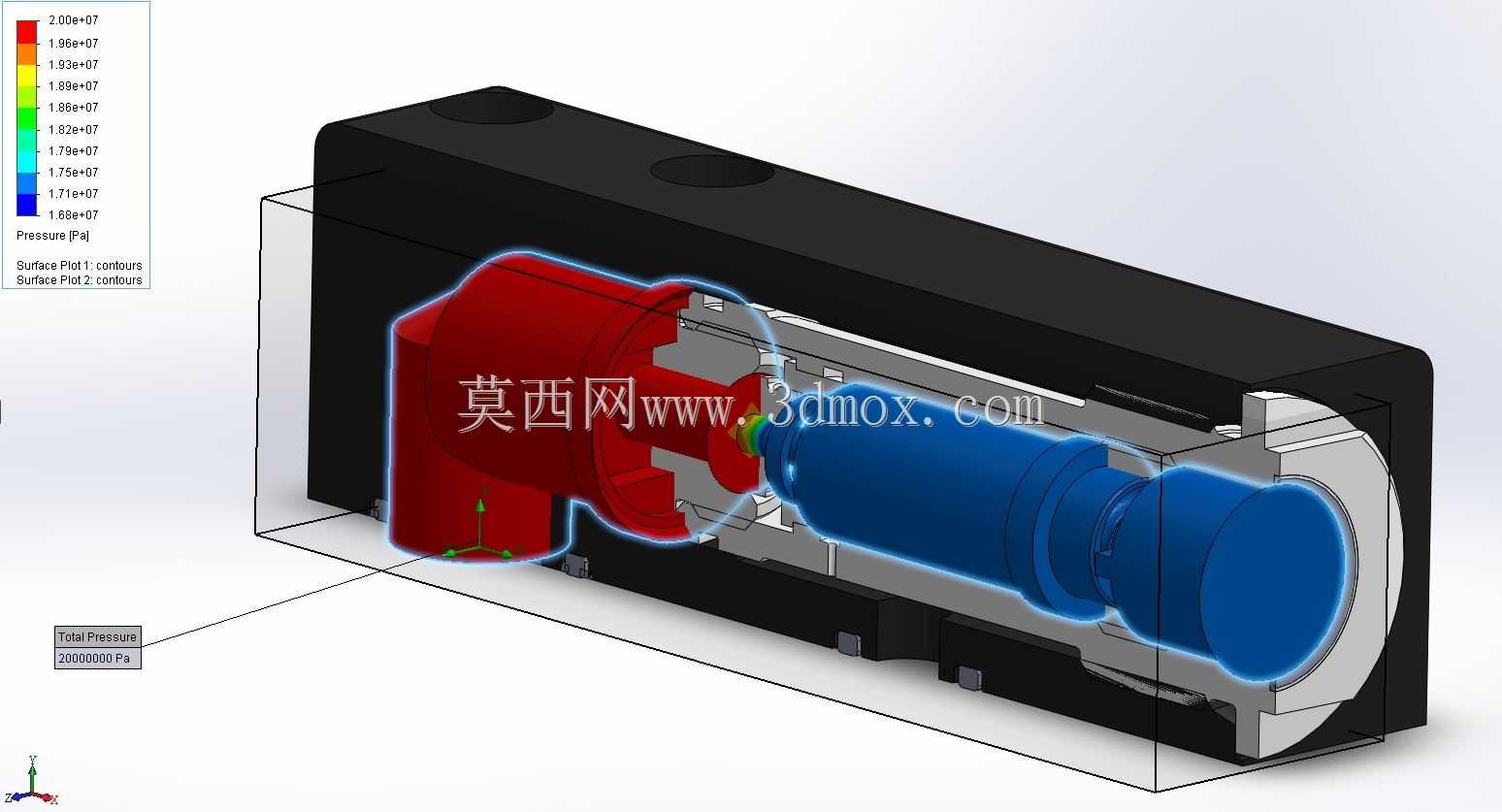

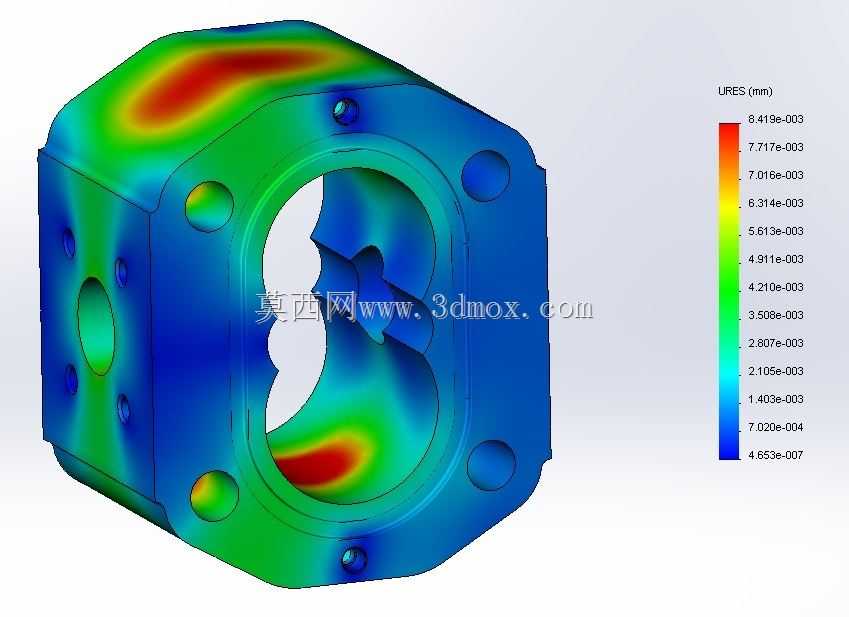

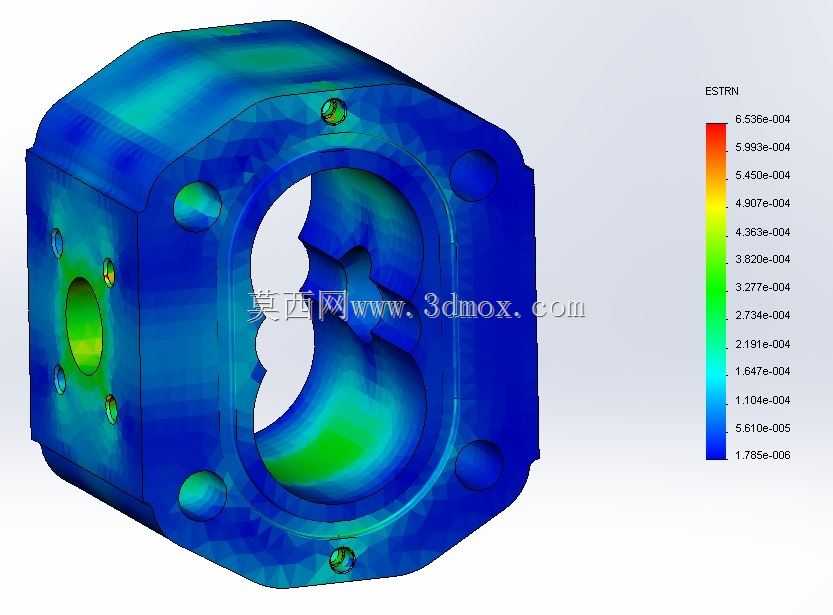

　　这款泵采用方形法兰安装结构，法兰端面上的四个安装孔呈对称分布，适配常规的钟形罩安装接口，输入轴为单键圆柱轴伸，和驱动电机、联轴器的匹配性较好，泵体侧面的阀块部分和主泵体为一体化设计，没有额外的外接阀块凸缘，整体外形规整，在液压站油箱上安装或者阀组上叠装都不会出现空间干涉。建模过程中需要注意齿轮副的啮合间隙控制，齿顶和泵壳内壁的间隙要控制在合理范围，间隙过大会导致容积效率下降，间隙过小则容易在高压工况下出现齿顶刮壳的问题，集成的流量阀部分要注意阀芯和阀孔的同轴度，内部回油通道的圆角过渡要做顺滑处理，避免油液在内部循环时出现过大的节流发热。实际选型使用时，这类泵不需要额外配置外接溢流阀做流量补偿，只要匹配对应的驱动转速范围，

　　就能在不同输入转速下保持稳定的输出流量，特别适合原动机转速波动较大的移动设备工况，比如小型农用机械、便携液压动力单元这类场景，既简化了系统管路布置，也减少了外部阀件带来的故障点，日常维护只需要定期检查轴封的泄漏情况，不需要对集成阀做额外的拆解维护，整体可靠性比分立阀件搭配齿轮泵的方案要高不少。
