带分料功能的摆动式环箍输送分配装置

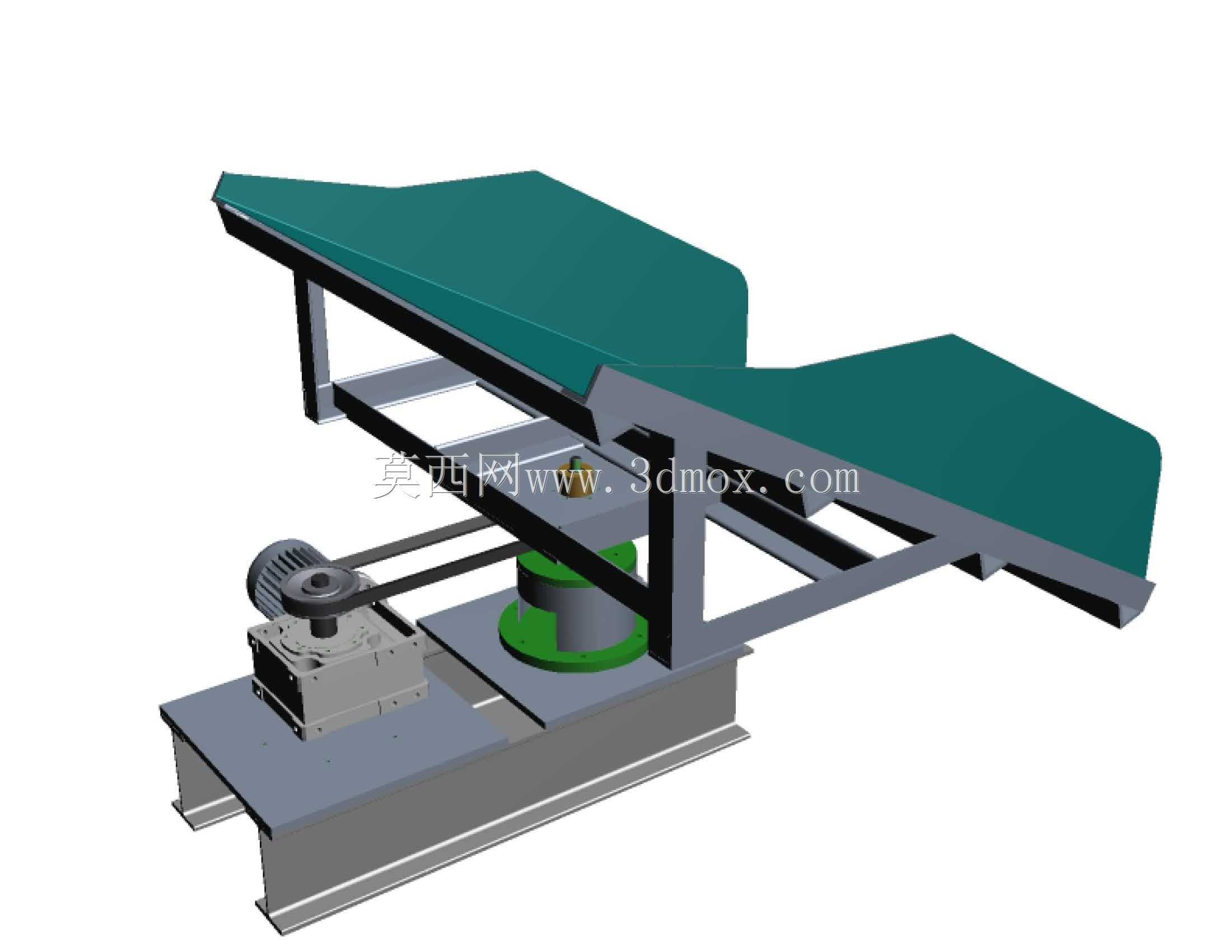

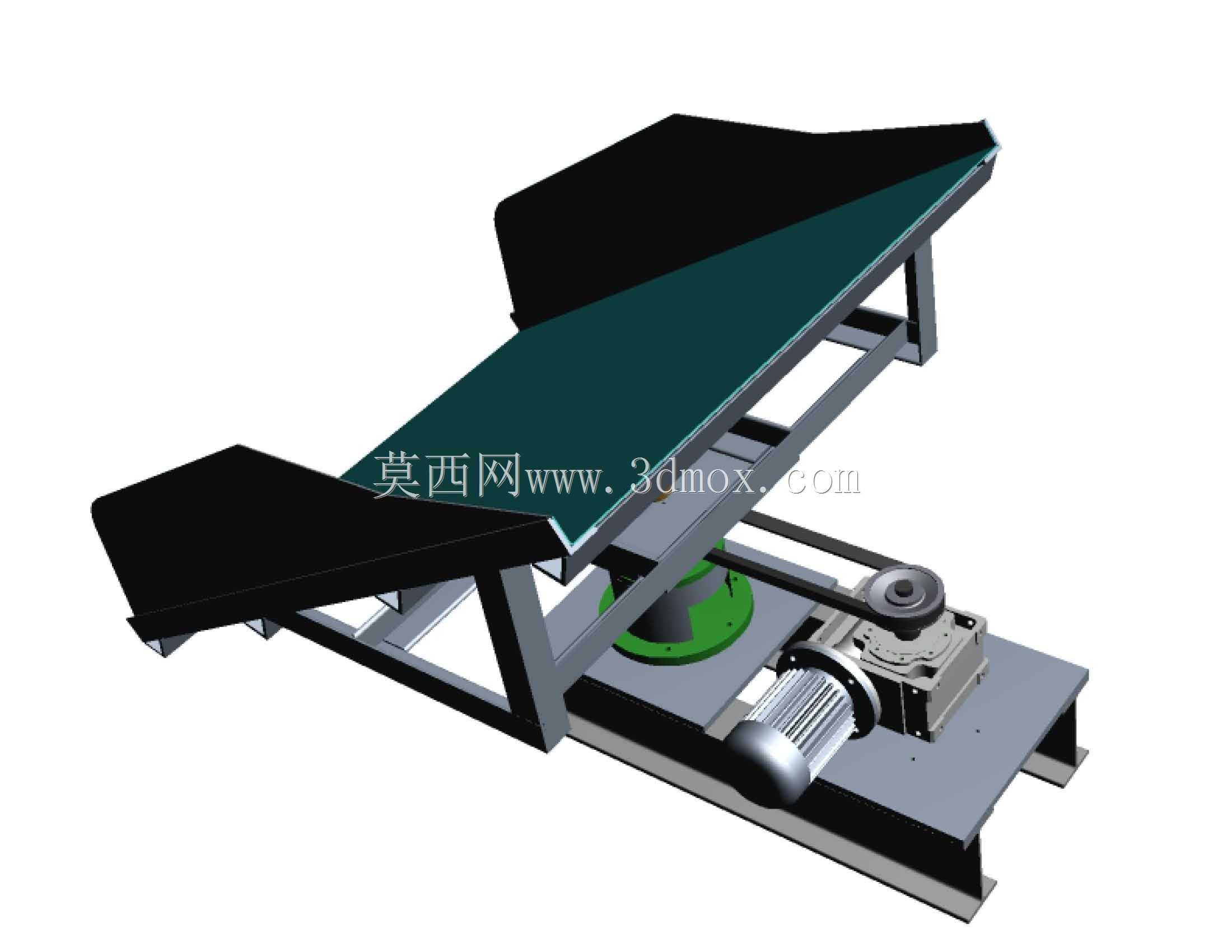

　　在散料、包装件连续输送的产线布局中，单条来料线向多条下游输送线分料的需求十分常见，这类场景往往受车间占地、上下游设备排布限制，无法布置多台独立分料设备，这款摆动式分配装置就是针对这类工况设计的转接核心部件。整套装置直接对接上游夹抱式或平板式来料输送机的出料端，不需要对原有主线设备做大规模结构改动，安装时仅需将装置底座通过膨胀螺栓固定在混凝土地面或配套钢结构平台上，底座预留的长条形安装孔可适配±15mm的现场位置偏差，降低现场安装的对位难度。装置的核心摆动台面采用框架式焊接结构，台面铺设的耐磨输送面带防滑纹理，可适配纸箱、袋装件、成型工件等多种常规输送物料，摆动台面的两侧设置有挡边结构，避免物料在摆动分配过程中从侧边滑落，

　　挡边高度可根据实际输送物料的堆高做适配调整，常规配置下挡边高度为100mm，可满足最大20kg单件物料的输送分料需求。整套装置的动力采用减速电机直连凸轮分割机构的传动方案，相比气缸推动的摆动结构，电机驱动的摆动动作更平稳，摆动角度可通过调整分割器的行程参数在0-45度范围内自由设定，可对接2-4条不同角度布置的下游输送线，分料节拍可与上下游输送线的运行速度联动，通过PLC信号匹配实现全自动化分料作业，不需要人工值守操作。设计过程中特意将回转支撑结构设置在台面下方的中心位置，配合底部的回转支撑轴承承受台面及物料的总载荷，传动组件全部设置在密封的底座护罩内部，既可以避免车间内的粉尘、碎屑落入传动部件造成磨损，

　　也能减少设备运行时的安全隐患，日常维护仅需定期打开护罩侧盖检查传动件的润滑状态即可。摆动台面的进料端与上游输送机出料端的间隙控制在5-10mm，避免物料卡滞，出料端的高度可通过底座下方的调节螺栓做±30mm的微调，适配不同高度的下游输送线接驳需求，整套装置的空载运行噪音控制在65分贝以内，符合常规生产车间的噪音管控要求。在实际产线应用中，这类分配装置常布置在包装线末端、仓储分拣前段、零部件加工产线的转接节点，可替代传统的多台推板分料机构，减少设备占地空间，降低产线的整体设备投入成本，同时摆动式的分料动作对物料的冲击更小，适合输送易磕碰、易变形的工件或包装成品。
