光盘存储输送用托盘式传送载具结构

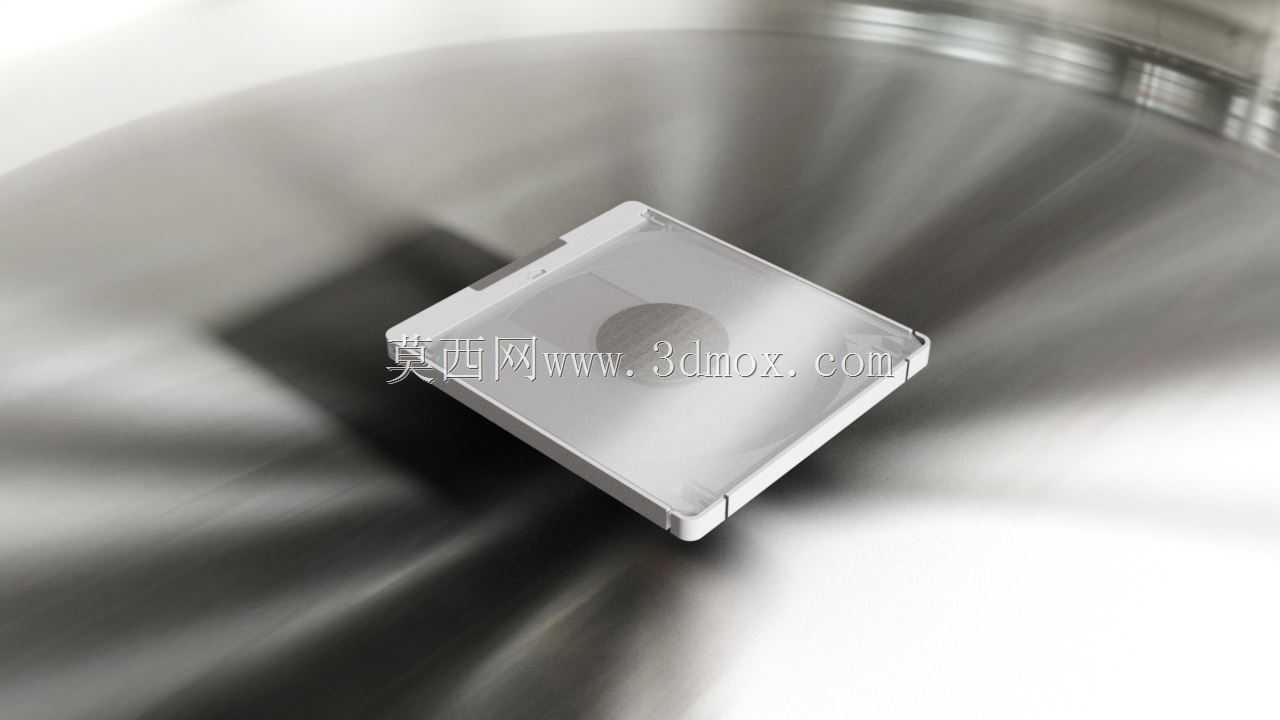

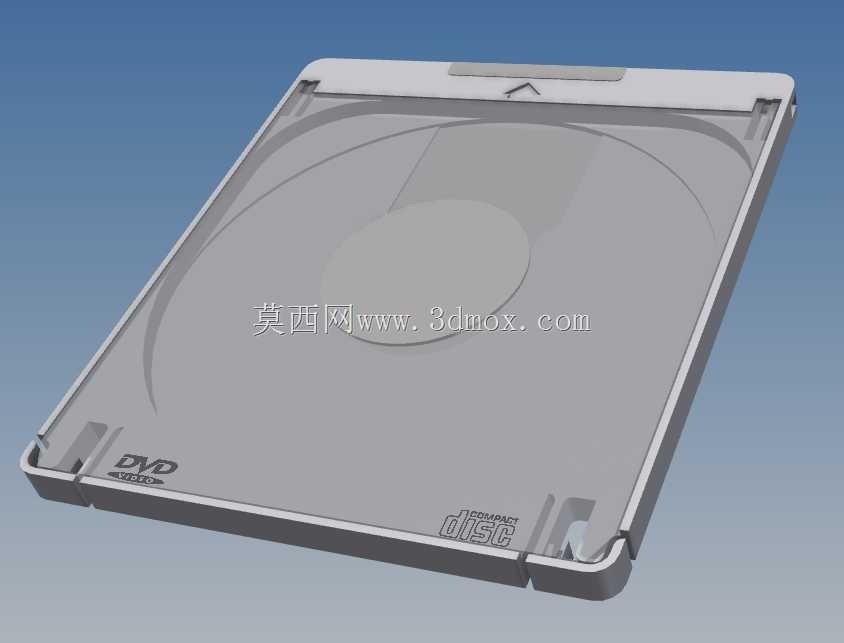

　　在光存储介质自动化存取、光盘批量刻录分拣、归档级光盘库运维场景中，这类托盘式光盘传送载具是衔接各工位的核心接触部件，区别于常规皮带、辊筒输送结构，它直接承载光盘完成工位间的位移、定位、暂存动作，避免裸盘在输送过程中出现表面划伤、定位偏移、掉落卡滞等问题。从结构设计逻辑来看，该载具采用浅槽式围边结构，槽体轮廓完全匹配标准120mm直径光盘的外形尺寸，槽深控制在3.2mm，刚好覆盖光盘边缘非数据区域，既不会遮挡光盘数据面影响读写检测，也能在水平输送、小幅升降动作中限制光盘的径向窜动，载具四个边角设置的导向缺口，可配合设备上的定位销完成毫米级对位，满足光驱读写、光盘抓取机械手取放的精度要求。载具表面做了微磨砂哑光处理，

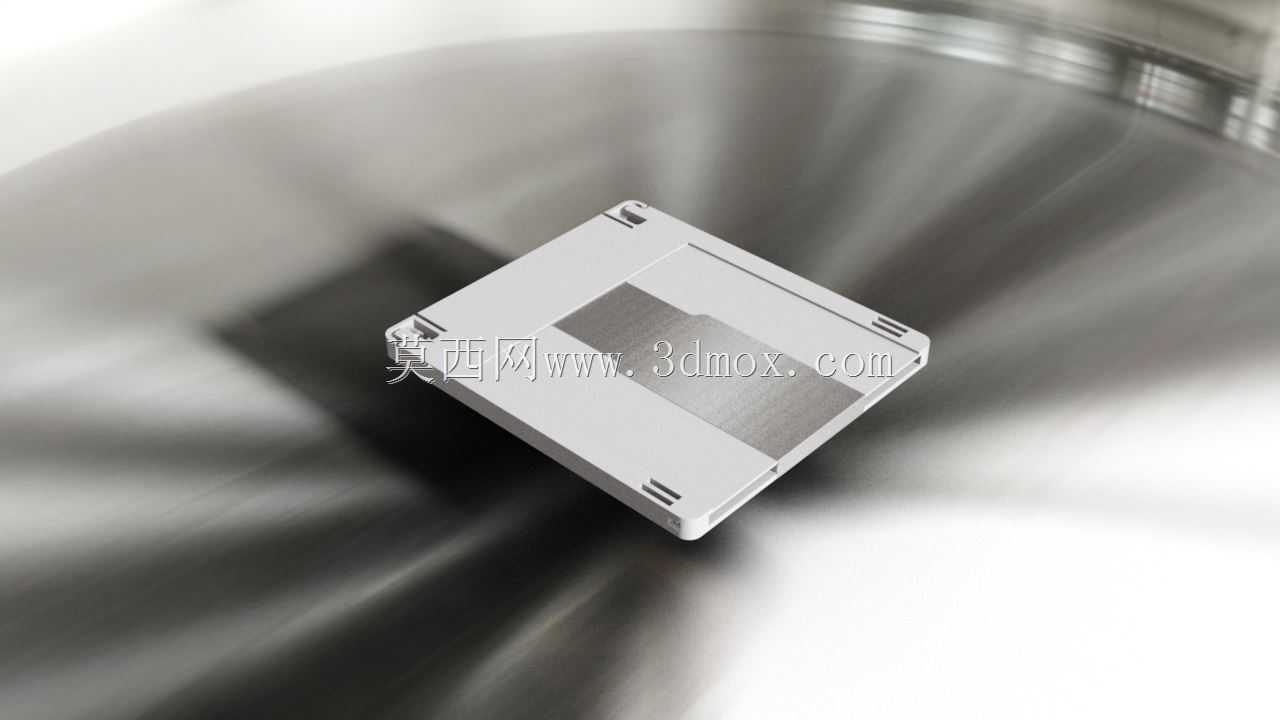

　　不会产生强光反射干扰光电传感器的位置检测，底面设置的定位凸台可精准嵌入传送带的定位卡槽内，避免载具在输送线启停、加减速过程中出现相对滑移，安装时仅需将载具按固定间距卡入同步带的卡槽即可，无需额外紧固件，单条输送线可根据节拍需求灵活配置载具数量，适配不同产能的光盘处理设备。实际应用中，这类载具可兼容CD、DVD、常规蓝光光盘的输送需求，槽体边缘做了R0.5的圆角过渡，不会刮蹭光盘的印刷层与反射层，载具整体采用耐磨工程塑料材质，长期往复运行的磨损量极低，可减少日常运维的更换频次。在光盘归档系统中，该载具可配合顶升机构完成光盘的抬升交接，当载具运行至指定工位后，顶升机构从载具中心的镂空区域将光盘顶起，方便机械手完成取盘动作，无需额外设计复杂的夹取避让结构，大幅简化了输送线与上下工位的衔接结构，降低整线的设计复杂度与装配调试难度。
