工业级颗粒加工核心主机结构设计

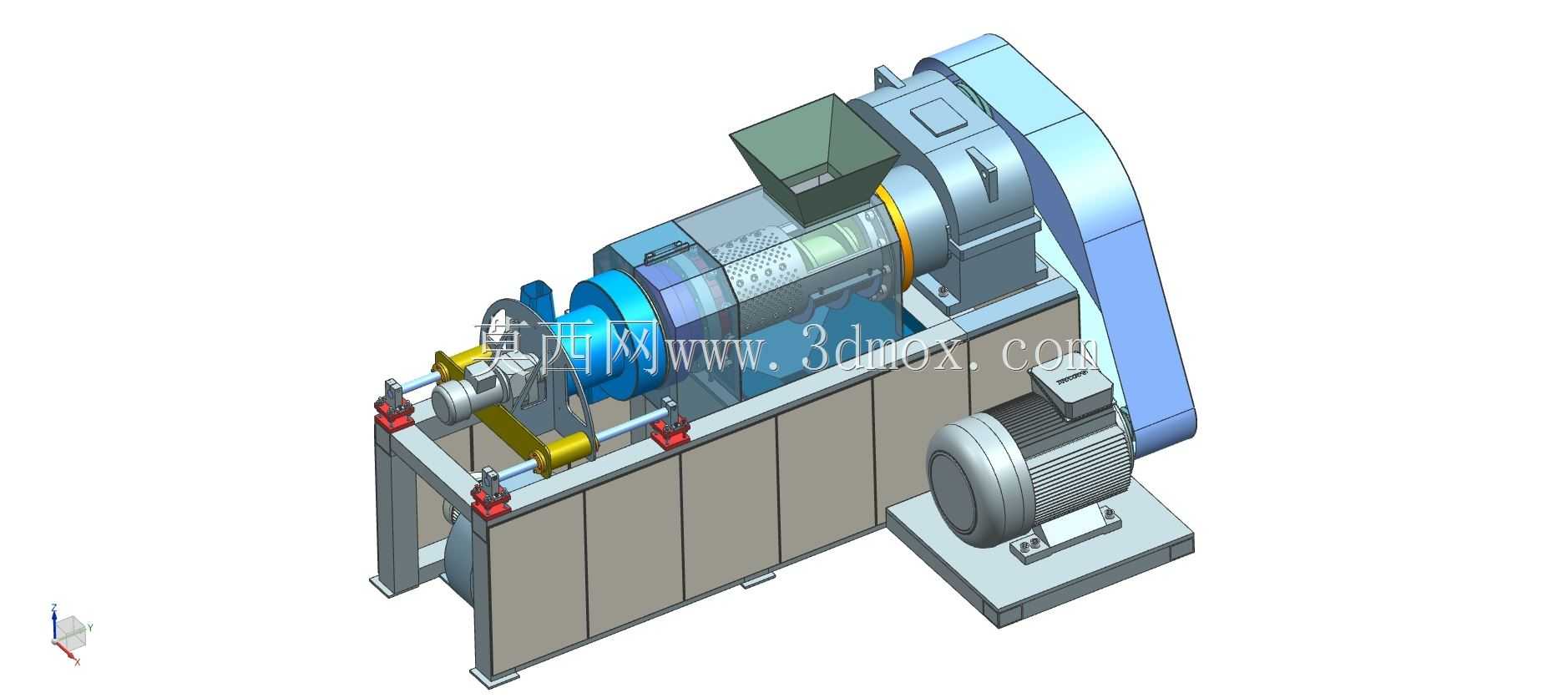

　　这套颗粒加工设备的核心结构，主要面向橡塑共混、改性母粒生产、高分子材料回收造粒等工业场景，是整条造粒生产线里承担物料熔融、剪切、均化、挤出切粒前置工序的核心单元。从结构布局来看，设备采用卧式同轴排布设计，核心工作筒体沿水平轴线安装，配套的传动支撑组件分布在筒体进料端一侧，既平衡了转子组件的悬臂载荷，也预留了出料端与切粒装置、冷却水槽的对接安装空间，整体安装边界可适配常规标准工业厂房的设备排布要求，无需额外定制超高承重的特殊地基。

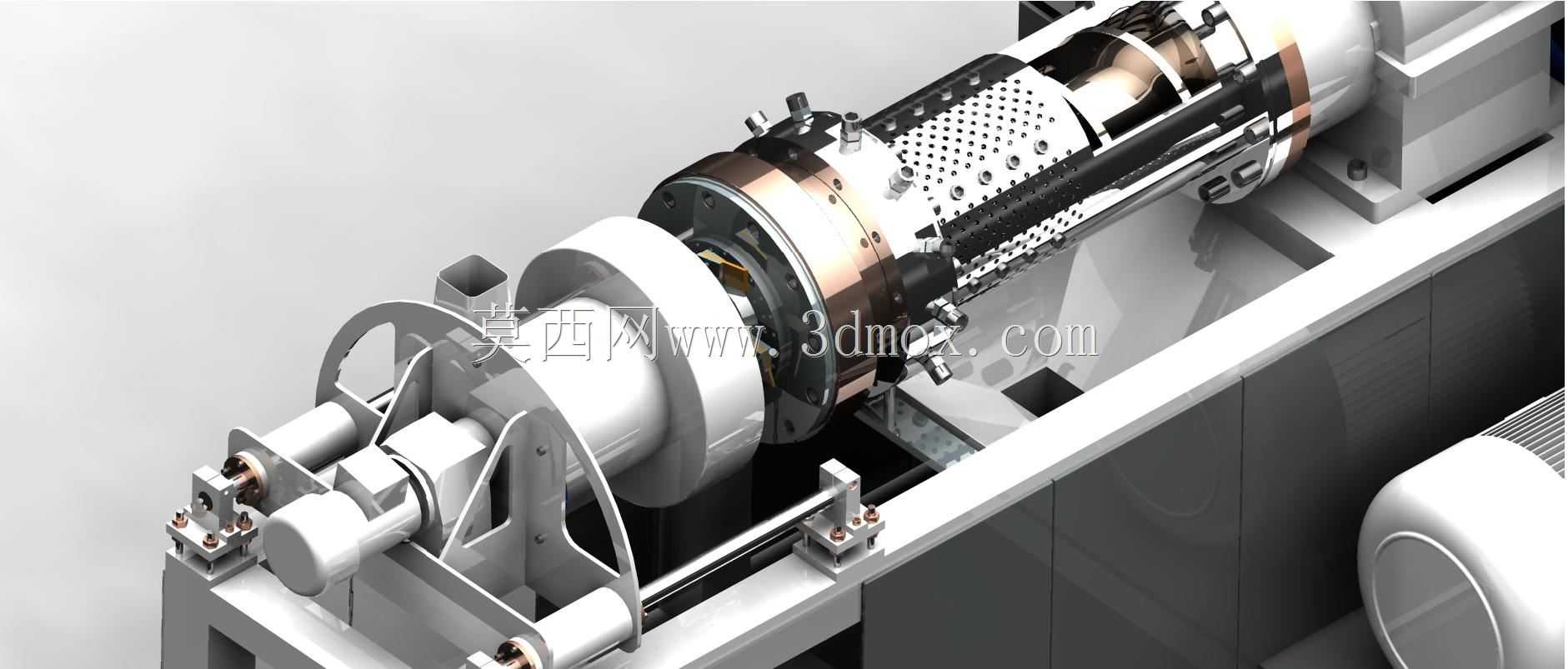

　　设计过程中优先考虑了高磨蚀、高粘度物料的加工适配性，筒体段采用分段式拼接结构，带多孔阵列的筒体段为剪切均化工作区，表面的密集孔道一方面用于熔体的分流混炼，另一方面可作为温控介质的流通通道，配合夹套结构实现加工区间的精准温度控制，避免物料局部过热降解。转子组件与筒体之间的配合间隙经过反复校核，既保证物料输送过程中的建压能力，又不会因为间隙过小导致运转过程中出现金属摩擦抱死的故障。进料端的支撑机架采用型材焊接后去应力处理的结构，配套的导向滑轨用于筒体段的快速拆装维护，日常更换磨损件、清理腔体内残留物料时，可将筒体段沿滑轨平移抽出，无需完全拆解整条生产线的上下游连接结构，大幅降低运维的时间成本。

　　传动端的连接结构采用了带缓冲定位的法兰式设计，可适配不同功率等级的驱动单元，根据加工物料的熔融指数差异，可灵活调整驱动扭矩的匹配范围，从低粘度的通用塑料造粒到高填充的改性工程塑料加工，都能通过调整传动参数适配对应的工作负载。设备的外部防护结构采用模块化钣金设计，所有旋转部件都设置了全封闭防护壳，既符合工业生产的安全规范，也能减少生产过程中热量的无意义散失，降低温控系统的能耗。在安装尺寸的校核上，设备的中心高、进出料接口的法兰尺寸都匹配行业通用的配套标准，可直接对接现有多数造粒生产线的上下游设备，无需对原有产线做大规模改造，适合老旧产线的核心部件升级替换，也可作为新产线的核心主机单元直接集成使用。结构设计阶段还充分考虑了动平衡调校的便利性，转子组件预留了动平衡校正的工艺基准，装配完成后可直接在机架上完成现场动平衡调校，无需将转子单独拆下转运至动平衡设备，进一步缩短设备的现场安装调试周期。
