锤式粉碎机核心转子组件结构设计

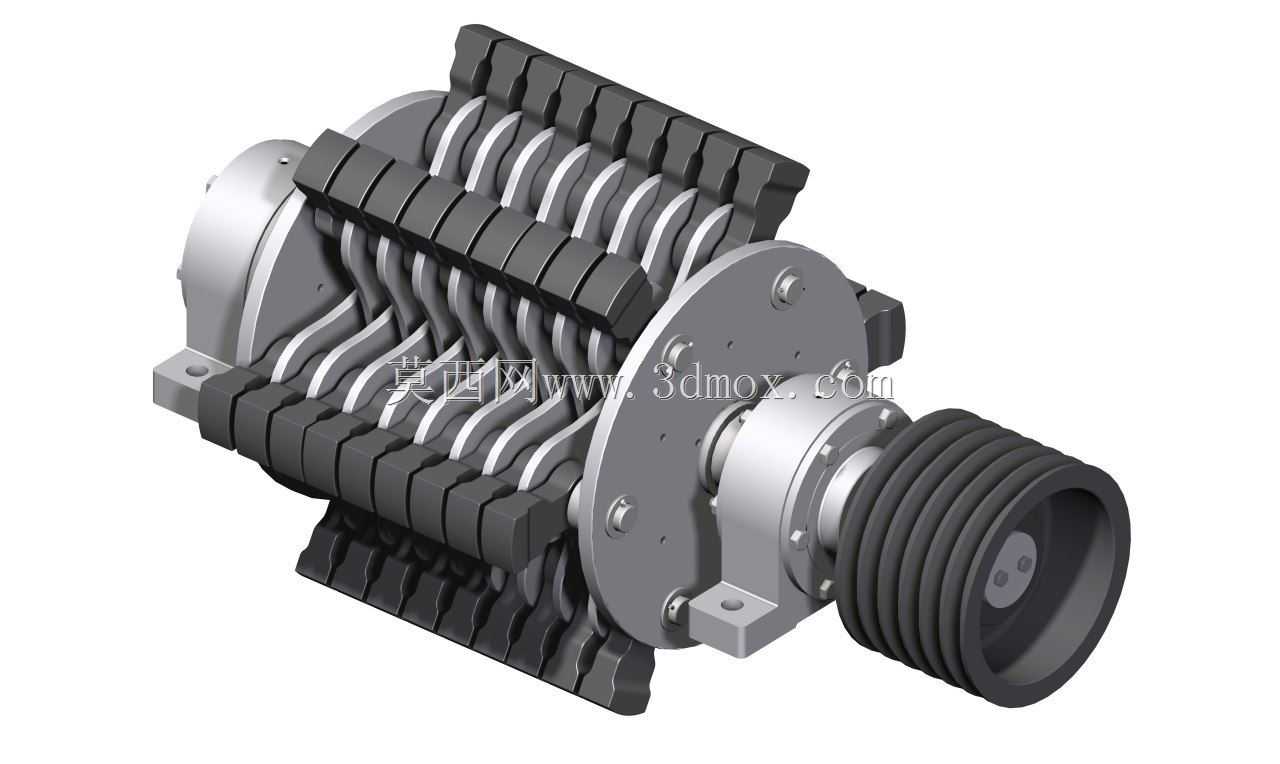

　　在矿山、建材、固废回收等散料处理工段，锤式粉碎机承担着中硬以下物料的粗碎、中碎作业，转子作为整机的核心做功部件，其结构合理性直接决定设备的破碎效率、运行稳定性与易损件更换周期。这套转子组件采用多排锤盘叠装的结构形式，主轴贯穿整个转子总成作为承载核心，两端预留的轴颈段用于装配轴承座，与机架上的轴承位配合时需严格控制同轴度公差，避免运行过程中出现偏载引发的主轴疲劳断裂。锤盘之间通过间隔套控制轴向间距，保证每排锤头的作业轨迹覆盖整个破碎腔宽度，不会出现漏料盲区，同时间隔套的长度公差需控制在±0.05mm以内，避免锤盘轴向窜动导致锤头与衬板发生碰撞干涉。两端的法兰端板通过螺栓与锤盘组锁紧，将所有叠装的锤盘、间隔套压紧为一个刚性整体，

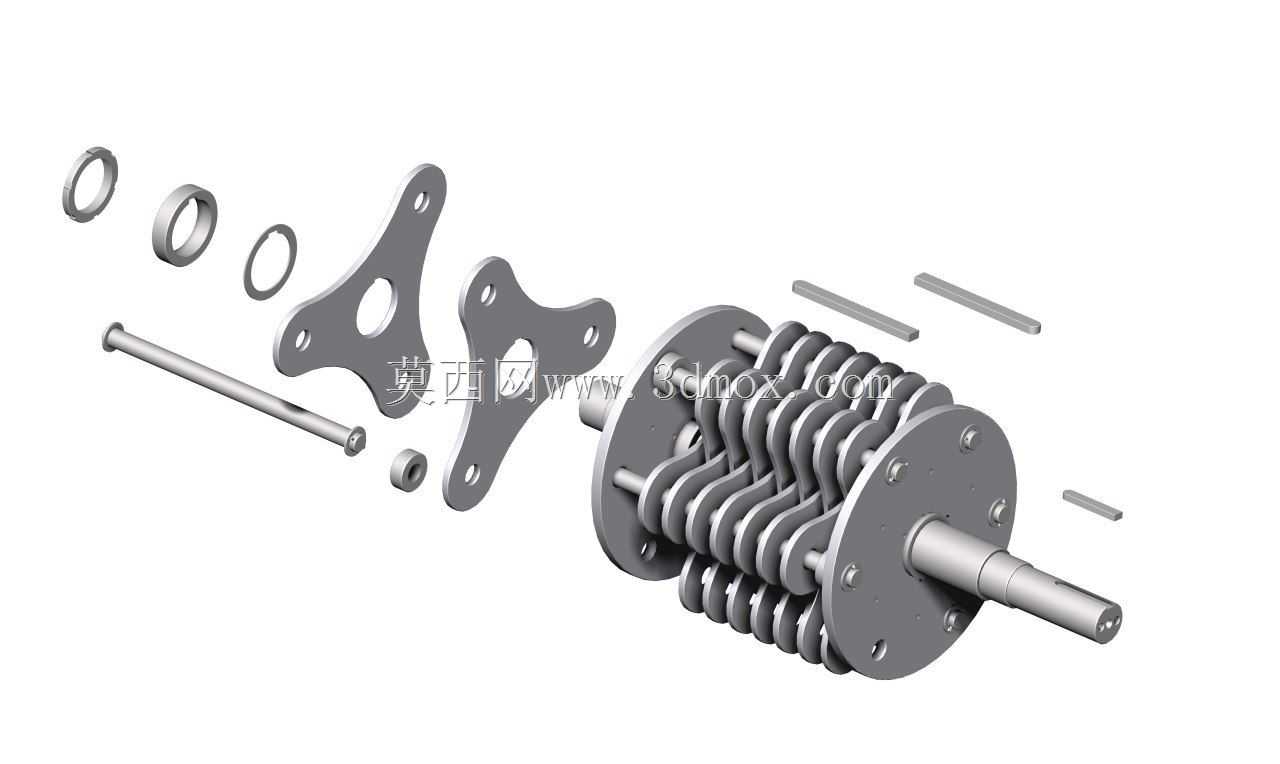

　　端板上的螺栓孔采用铰制孔设计，可传递更大的扭矩，避免重载工况下螺栓受剪断裂。组件配套的销轴穿装在锤盘的对应销孔中，用于悬挂锤头，销孔位置经过动平衡校核，确保转子高速运转时的振动值控制在允许范围内，销轴两端设置轴向定位结构，防止运行中销轴窜出脱落。设计过程中需重点考虑安装边界：主轴两端轴伸长度需匹配皮带轮、飞轮的装配尺寸，转子整体外径需与破碎腔衬板预留15-25mm的作业间隙，既保证锤头对物料的有效打击，又避免锤头磨损后期刮碰衬板。转子的轴向总长度需严格适配粉碎机机架的内腔宽度，端板与机架内侧护板之间预留3-5mm的间隙，防止热胀后出现摩擦。实际作业时，转子随主轴高速旋转，悬挂在销轴上的锤头在离心力作用下向外甩开，

　　对进入破碎腔的物料产生冲击、剪切、研磨作用，将物料破碎至要求的粒度后从筛板缝隙排出。这套结构的优势在于锤盘采用模块化设计，单个锤盘磨损后可单独更换，无需更换整个转子总成，降低运维成本；锤头采用活动铰接的悬挂方式，遇到不可破碎的硬物时可向后回转避让，减少过载对主轴、轴承的冲击载荷。建模过程中对所有配合面做了公差标注，包括主轴与锤盘内孔的过渡配合、销轴与销孔的间隙配合、端板连接螺栓的预紧力要求，同时完成了整体动平衡模拟，将不平衡量控制在G6.3等级以内，满足工业级破碎机的长期连续运行要求。
