管道支撑固定用鞍座式支架结构

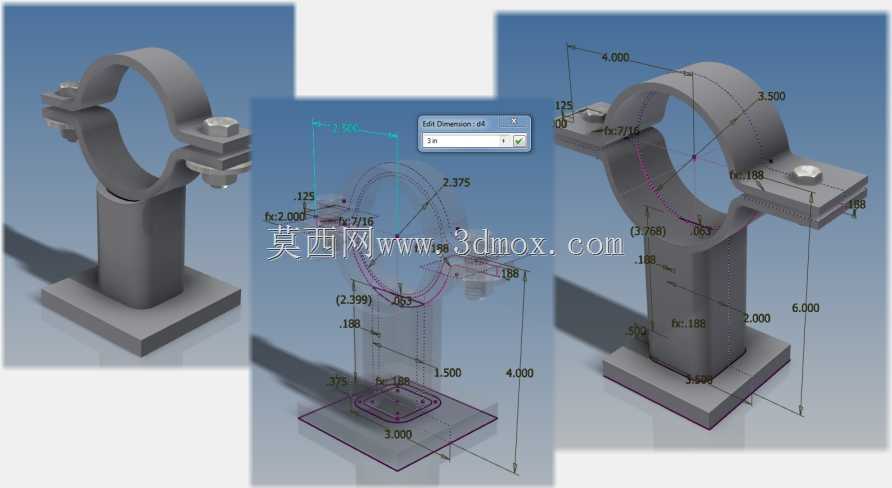

　　在工业管路布设场景中，这类鞍座式管道支架是管路系统里承担载荷传递、位移约束的核心支撑构件，常见于化工流体输送、市政给排水、厂区工艺管线、暖通空调管路等布设场景，作用是将管道自身重量、管内介质重量以及管路运行中产生的振动、热位移载荷平稳传递到安装基础上，避免管道因悬空挠度超标、振动共振出现焊缝开裂、法兰密封失效等问题。从结构设计来看，该支架采用分体式抱箍加立式支撑柱加方形安装底板的组合结构，上半部分为对开式圆弧管夹，两侧通过螺栓紧固件实现锁紧，可适配对应外径的圆管，圆弧接触面能均匀分散管夹对管道外壁的压应力，避免局部应力集中造成管道外壁损伤；中间的立式支撑柱为等截面矩形结构，承担轴向的压载荷传递，柱体与管夹、

　　底板的连接位置做了过渡圆角处理，减少应力集中风险，提升长期承载下的结构疲劳寿命；底部方形安装底板预留了螺栓安装孔位，可通过膨胀螺栓或焊接方式固定在混凝土基础、钢结构支架梁上，安装边界清晰，现场施工时无需额外做复杂的适配加工。设计过程中首先根据目标管道的外径确定管夹的圆弧内径，预留合理的安装间隙，避免锁紧后出现卡涩或抱持力不足的问题；支撑柱的高度根据管路布设的标高要求确定，同时校核柱体的压杆稳定性，确保在额定载荷下不会出现失稳弯曲；底板的尺寸根据基础的承载能力设计，保证底板对基础的压应力在基础材料允许的承压范围内，同时螺栓孔的位置避开基础内部的钢筋布设位置，方便现场安装作业。尺寸标注上明确了管夹开合的调节范围、支撑柱的有效高度、

　　底板的长宽尺寸以及各安装孔的定位尺寸，建模时所有配合面都做了公差适配，比如管夹的螺栓过孔与螺栓的间隙配合、底板安装孔的尺寸余量，都符合机械设计的通用公差要求，能直接用于后续的工程出图、加工制造或者管路系统的装配仿真，在做管路系统的三维布局时，该模型可直接调用，能快速完成支撑点位的布设，校验管路与周边设备、建筑结构的干涉情况，提升管路设计的效率。
