参数化带孔锥端销轴连接件结构设计

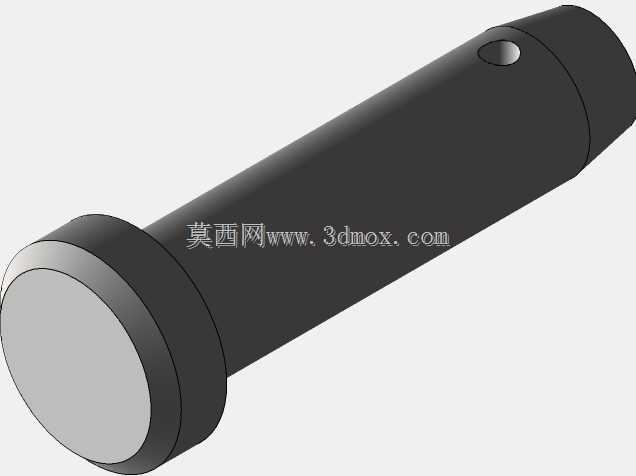

　　这类带锥端带孔销轴是机械装配场景里极为常用的定位兼连接零件，日常在工装夹具定位、传动组件限位、可拆卸铰接结构里都能见到它的身影，区别于普通圆柱销，锥端的设计能让零件插入安装孔时自动找正中心，不需要装配时反复调整同轴度，对现场装配的容错率提升很明显，尤其是在设备维护更换零件的场景下，不需要复杂的工装就能快速完成装拆。头部的法兰凸台结构是用来做轴向限位的，装配到位后凸台端面直接贴靠被连接件的安装面，能避免销轴受轴向力时窜入安装孔内部，也方便后续拆卸时施力拔出。销身尾部的径向通孔是用来穿装开口销或者钢丝锁线的，当销轴穿过铰接孔之后，在孔内装入锁止件就能防止销轴在设备运行过程中因为振动出现轴向窜动甚至脱出，这一点在有往复运动、

　　振动冲击的设备结构里尤为重要，很多输送线铰接点、工程机械连杆结构里都采用这类锁止结构来提升连接可靠性。设计这类零件的时候，首先要明确被连接件的总装厚度，以此确定销身的有效工作长度，锥端的长度和锥角要匹配安装孔的导入倒角，通常锥角控制在小角度范围，既能保证导入顺畅，又不会因为锥度过大导致定位精度下降。头部的直径和厚度要根据销轴承受的剪切力来核算，避免受载时头部出现剪切断裂，径向通孔的位置要设置在销身露出被连接件的区域，不能让孔位落在配合面区间，不然会削弱销身的剪切强度，也会影响配合的紧密性。安装边界上需要注意，销轴的配合段公差要根据定位精度要求选择，定位用的场合选过渡配合，仅做铰接转动的场合选小间隙配合，

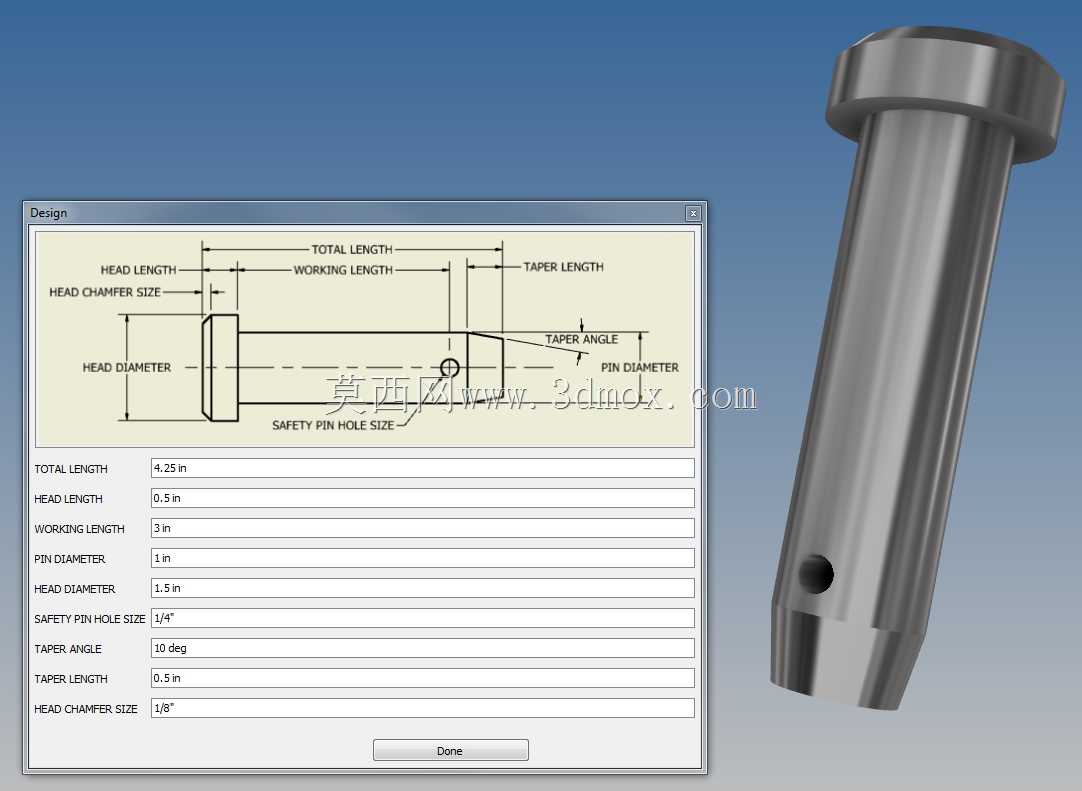

　　锥端的表面粗糙度要控制在合理范围，避免导入时刮伤安装孔内壁，尾部穿锁止件的孔边缘要做倒角处理，防止穿装开口销时割伤锁止件表面，影响锁止可靠性。这类参数化设计的销轴模型，调整各段尺寸参数就能快速生成对应规格的零件，能大幅减少同系列不同规格零件的重复建模工作量，适配不同载荷、不同安装空间的使用需求。
