专业级32通道音频混音控制台结构设计

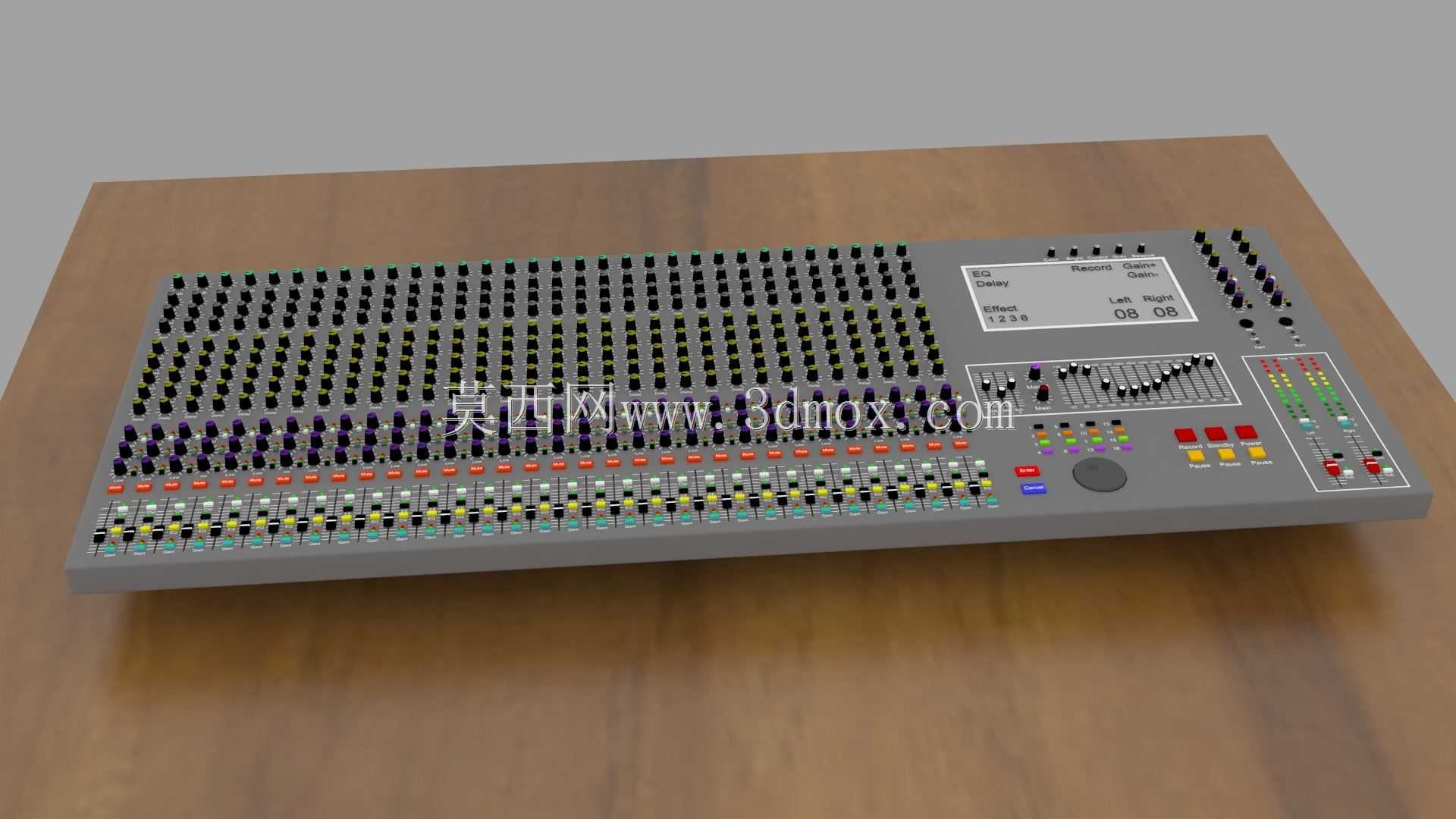

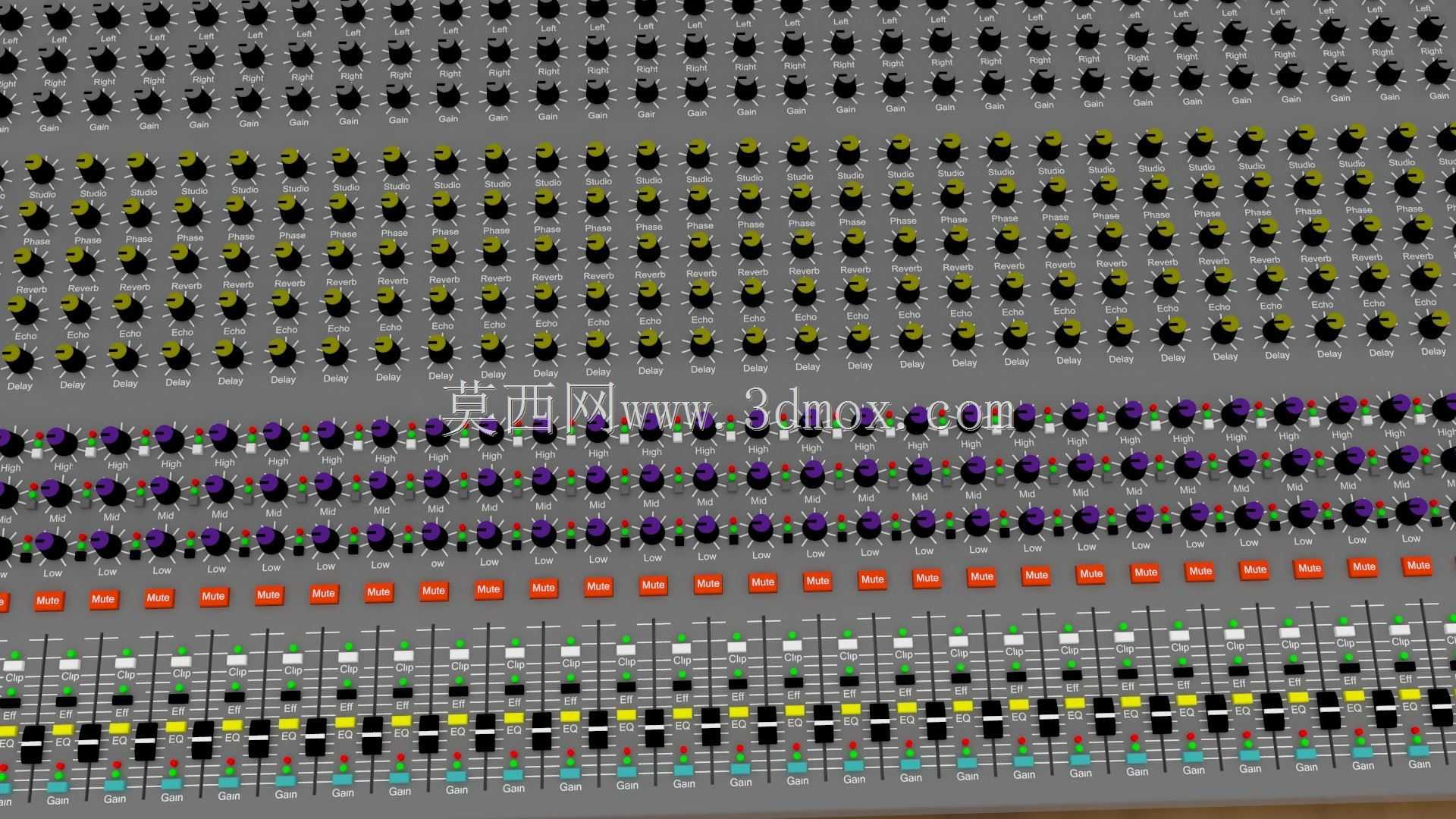

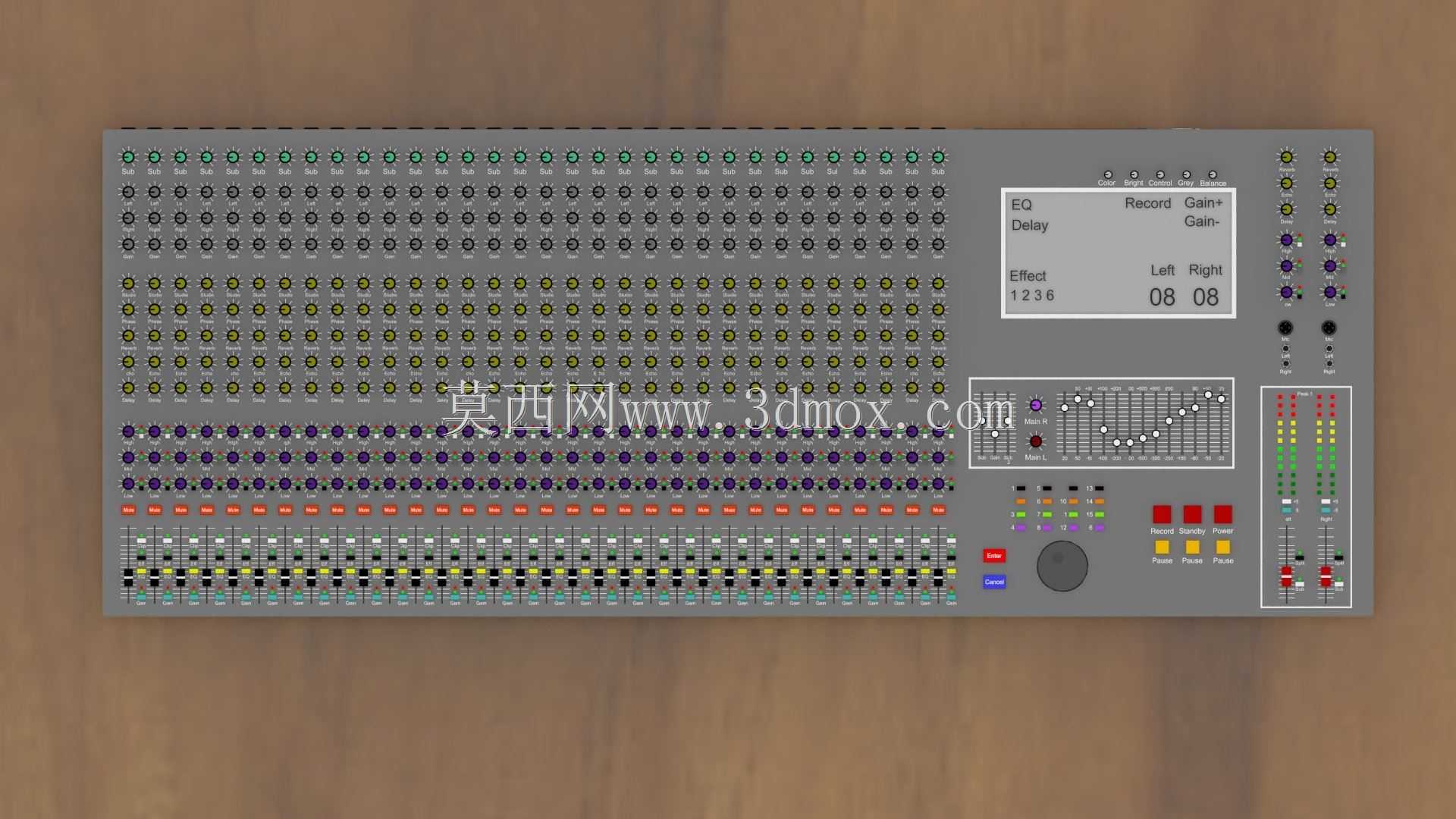

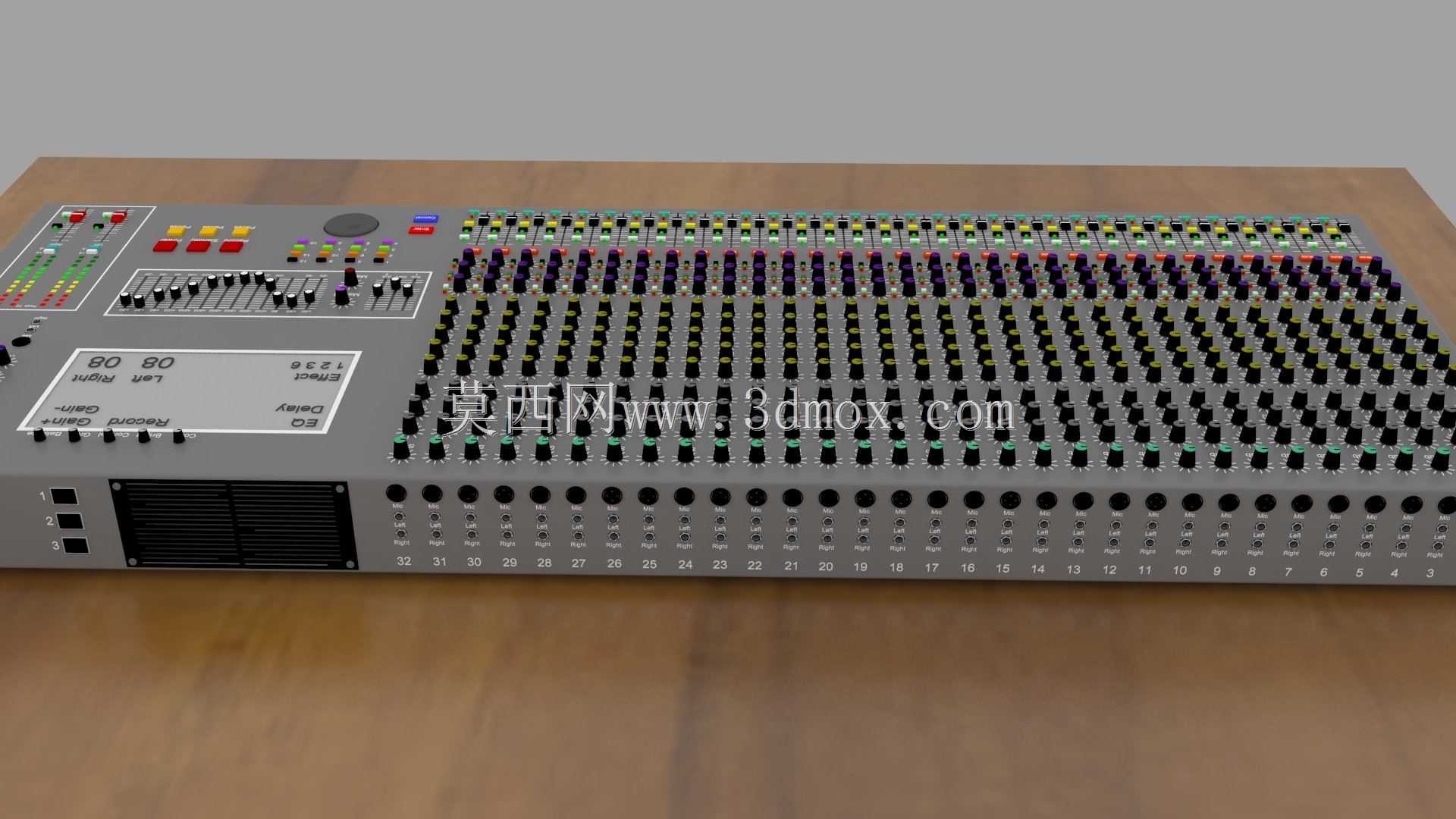

　　这款32通道音频混音控制台的三维结构设计，完全围绕专业音频扩声、录音混音场景的实际使用需求展开，在结构布局上充分考虑了现场演出、演播室录制、固定场馆扩声等多场景的操作逻辑。设备主体采用台式卧式布局，整体操作面板按照信号流向做功能分区排布，最左侧为32路通道输入模块区域，每一路通道对应独立的增益调节旋钮、三段均衡调节电位器、辅助发送旋钮、声像调节旋钮以及通道推子，推子行程采用行业通用的100mm规格，排布间距预留了足够的手指操作空间，避免现场快速操作时出现误触。通道区域上方排布每一路的信号指示灯、峰值告警灯，采用直插式LED灯珠结构，结构设计时预留了灯珠的安装卡槽与走线槽位，所有电位器、旋钮的安装孔位都做了同轴度公差约束，

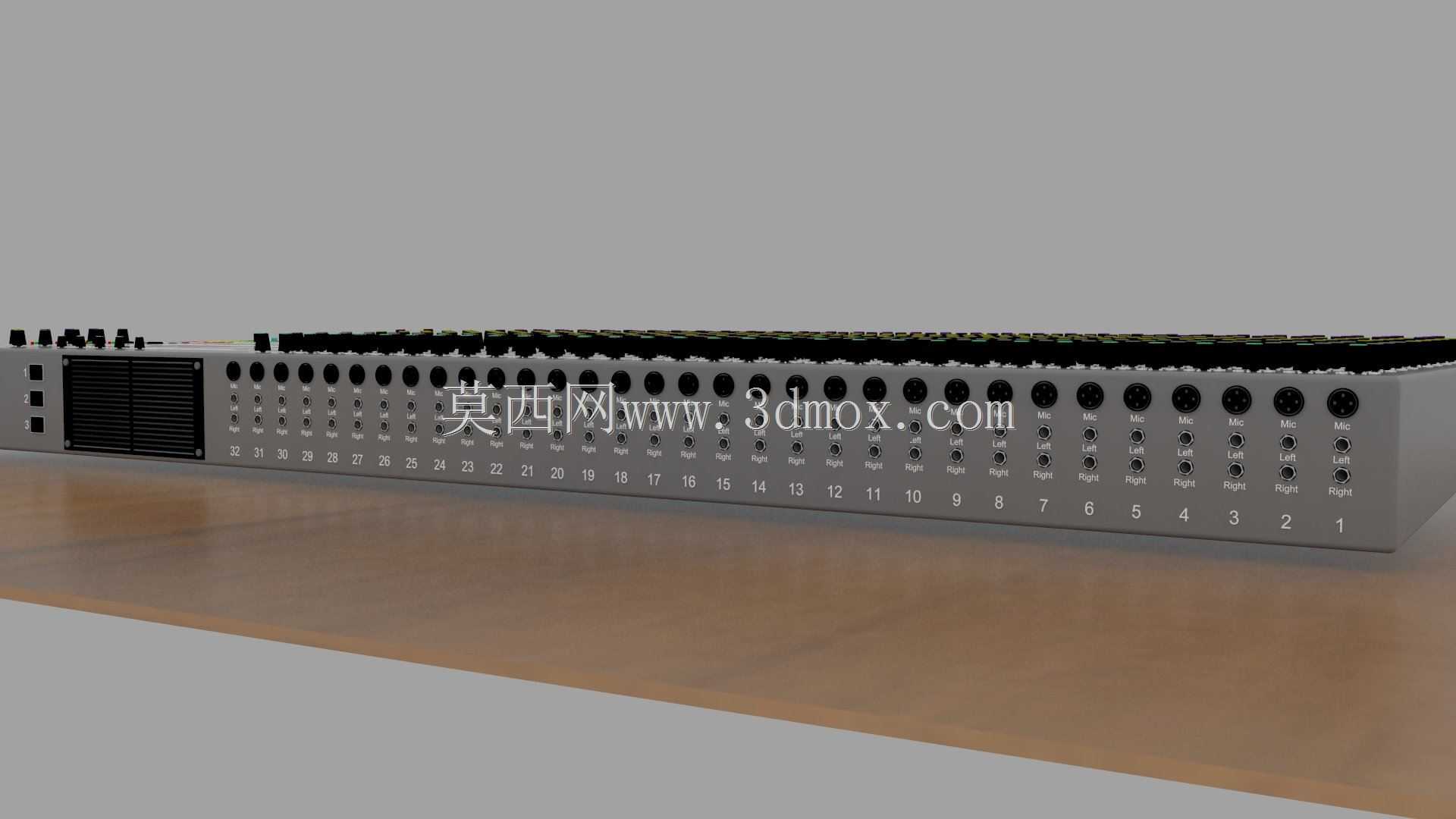

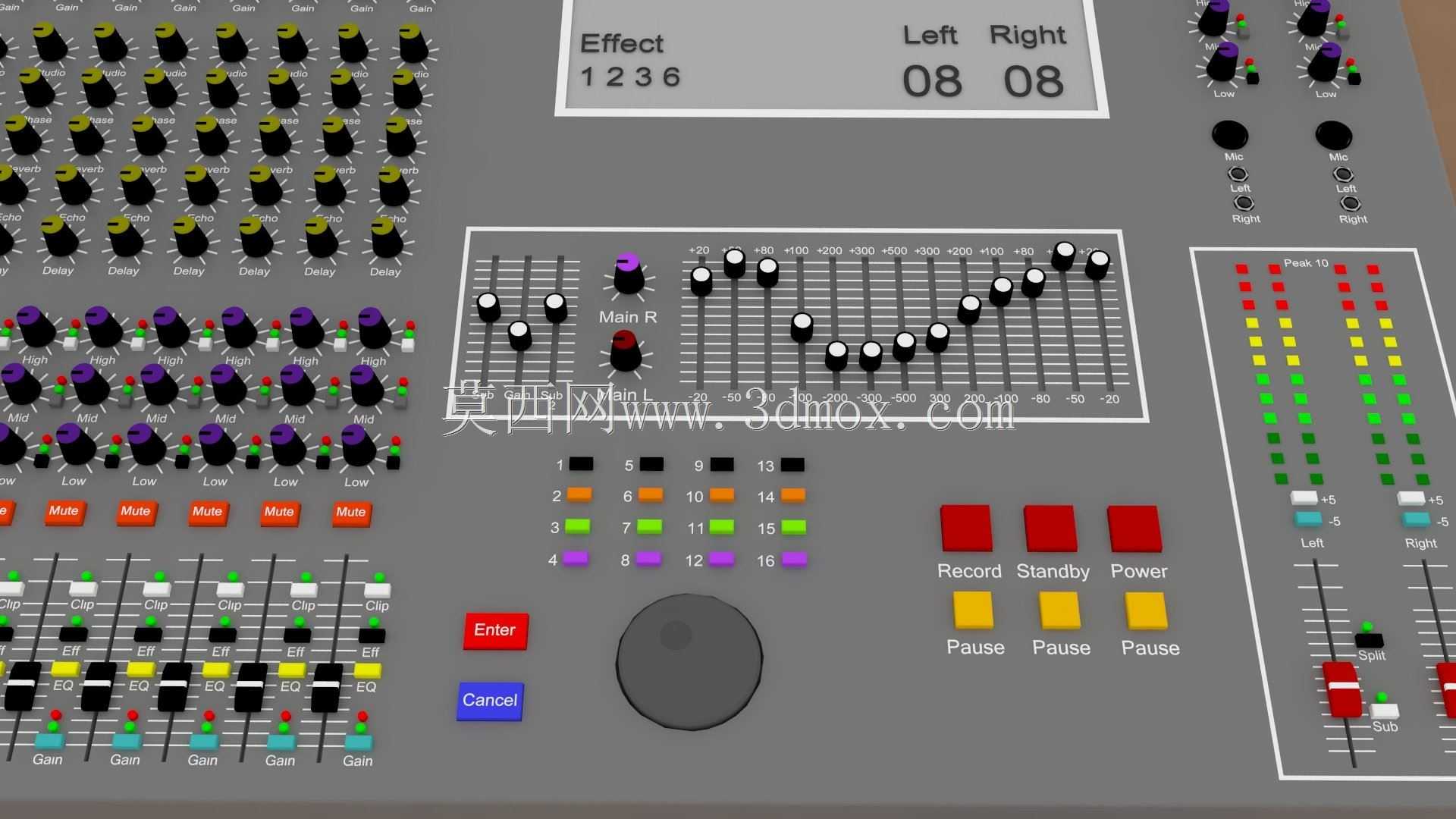

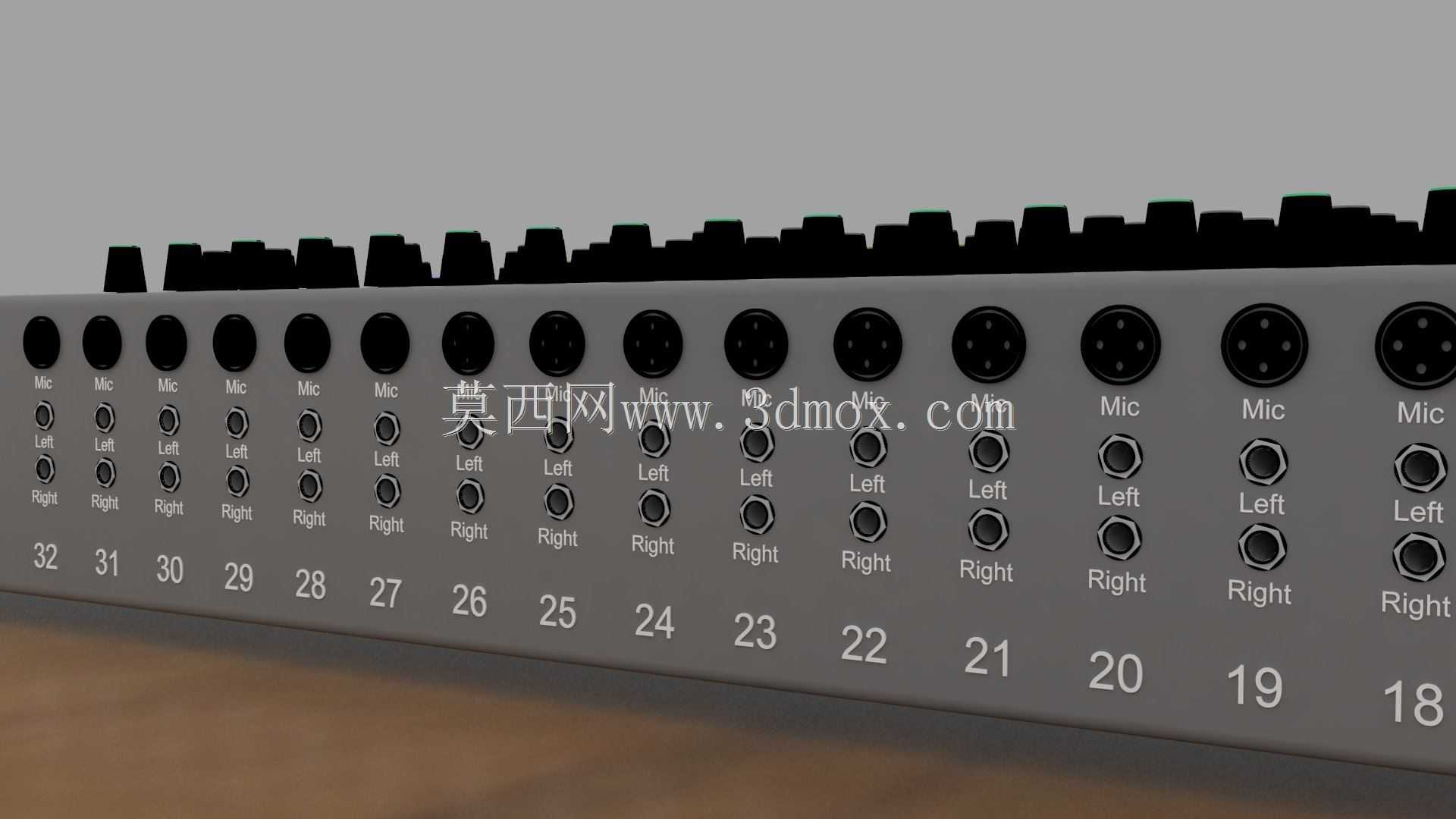

　　保证装配后旋钮转动无卡滞、推子滑动顺滑无偏移。设备中部偏右区域为总线控制模块，集成了主输出推子、编组输出控制、效果返回调节、矩阵混音控制单元，同时设置了功能按键区，包含静音编组、场景调用、对讲控制等功能按键，按键采用轻触式结构，安装时预留0.3mm的按键行程间隙，保证按压手感一致。最右侧区域为输出接口与电平指示模块，集成了多组卡侬输出接口、6.35mm耳机接口、USB数据接口，接口排布做了分层设计，避免插拔线缆时互相干扰，上方的电平表采用LED光柱式结构，结构上预留了导光板的安装位，保证电平指示清晰无串光。设备外壳采用1.5mm厚度的冷轧钢板折弯成型，边角做R5圆角处理，既避免锐边划伤操作人员，也提升了壳体的结构强度，

　　底部设计了四个可调节高度的橡胶支脚，支脚调节行程为15mm，可适应不同平整度的操作台表面，同时起到防滑减震的作用，避免操作推子时设备出现位移。设备内部的结构设计做了强弱电分离走线，电源模块单独设置屏蔽仓，避免电源干扰音频信号回路，PCB板的安装柱采用绝缘尼龙材质，所有内部走线都预留了线卡固定位，避免运输震动导致线材松脱。整体外形宽度控制在标准19英寸设备安装的兼容尺寸范围内，既可以放置在操作台面上使用，也可以通过选配的安装耳固定到标准设备机柜中，安装边界尺寸充分考虑了机柜内的散热空间，设备两侧预留了通风散热槽，内部电路工作时的热量可通过自然对流排出，保证长时间工作的稳定性。在操作界面的人机工程设计上，所有常用的推子、旋钮都布置在操作人员坐姿时手臂自然伸展可触及的范围内，不常用的设置按键布置在面板上方区域，减少日常操作的动作幅度，面板表面采用哑光磨砂处理，避免舞台灯光反射干扰操作人员视线。
