桁架式梯条连接支撑结构件

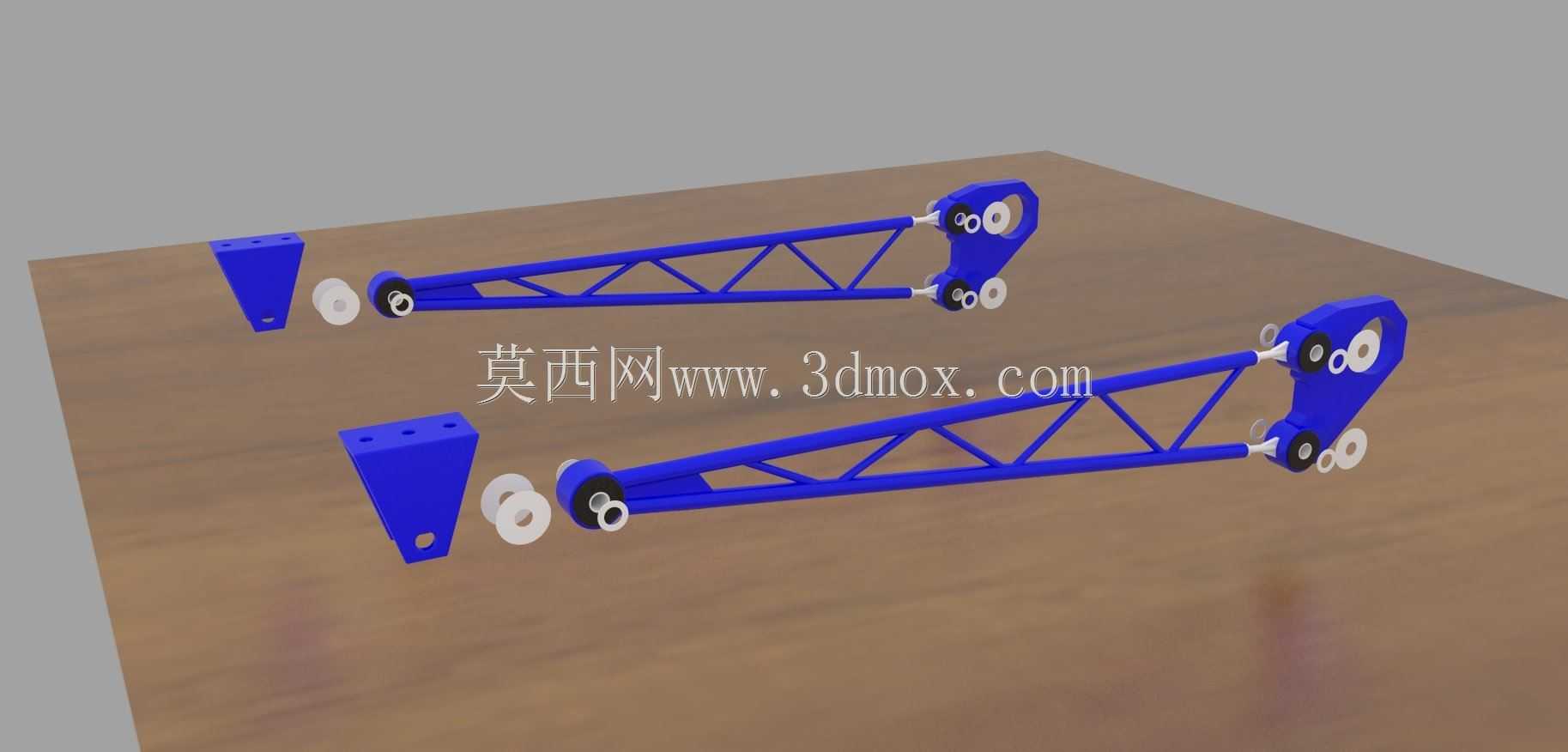

　　这类桁架式梯条构件常应用在需要长距离轻量化传动、往复位移支撑的设备场景中，比如轻型物料输送线的张紧侧支撑、小型游乐设施的梯级联动结构、农用植保设备的护臂联动组件上，核心作用是在两个固定安装点位之间传递线性位移的同时，兼顾结构自重控制与抗形变能力。从结构设计逻辑来看，主体采用三角桁架的镂空构型，替代传统实心杆状结构，在相同截面轮廓尺寸下，能大幅降低自身重量，同时三角构型的腹杆排布可以有效抵消长杆受弯时的侧向形变，避免长距离传动过程中出现杆件颤振、位移精度偏移的问题。构件两端分别设计了不同的安装接口，一端为带多安装孔的块状固定座，孔位排布匹配常用的螺栓连接规格，安装时可直接通过螺栓锁紧在设备的固定机架端，

　　预留的安装孔位留有一定的调节余量，方便装配时微调安装角度，补偿机架加工带来的位置误差；另一端为带铰接孔与滚轮安装位的活动端，铰接孔用于连接驱动端的曲柄或者摆臂，滚轮安装位可配套装配导向滚轮，嵌入设备的导向槽内，限制构件运动过程中的侧向位移，保证传动路径始终沿预设方向行进。在安装边界上，这类构件的整体长度适配中等行程的往复运动需求，主体杆身的外轮廓宽度控制在较小范围内，安装时需要预留杆身运动的避让空间，避免桁架腹杆与周边设备构件发生运动干涉，两端安装座的厚度尺寸经过匹配设计，固定端安装面与活动端铰接孔的中心距公差控制在合理范围内，保证装配后运动过程中无卡滞。设计时还在桁架的关键受力节点做了局部加厚处理，

　　避免长期交变载荷作用下节点位置出现应力集中断裂，活动端的铰接孔位置预留了衬套安装空间，可配套耐磨衬套降低铰接位置的磨损，延长构件的整体使用寿命，滚轮安装位的同轴度经过精度控制，保证滚轮装配后转动顺畅，不会出现偏磨导致的运动阻力增大问题。这类构件相比传统的实心传动杆，在相同负载能力下自重可降低四成以上，尤其适合对运动部件重量有严格要求的轻型自动化设备、小型移动作业机械上，能有效降低驱动端的动力负载，减少设备运行过程中的能耗。
