轮组装配结构三维设计方案

　　该轮组结构主要面向小型行走类设备的行走端配套设计，可适配小型巡检机器人、轻型输送台车、室内作业AGV等对行走轮安装空间有紧凑要求的设备场景，作为设备与地面直接接触的承载部件，承担整机重量传递、行走滚动缓冲、转向配合的核心作用。设计过程中优先考虑了轮体与安装轴的同轴度公差要求，轮辋外缘做了圆弧过渡处理，避免硬棱接触地面造成滚动阻力突变，同时轮体内部预留了轴承安装腔，可直接适配标准深沟球轴承的压装需求，无需额外加工轴承座转接结构，减少装配环节的累计误差。从安装边界来看，轮组轴向总长度适配常规小型设备的轮距安装空间，轮体外径匹配常用的100-150mm轮径规格选型区间，安装轴孔直径可根据配套轴径做参数化调整，

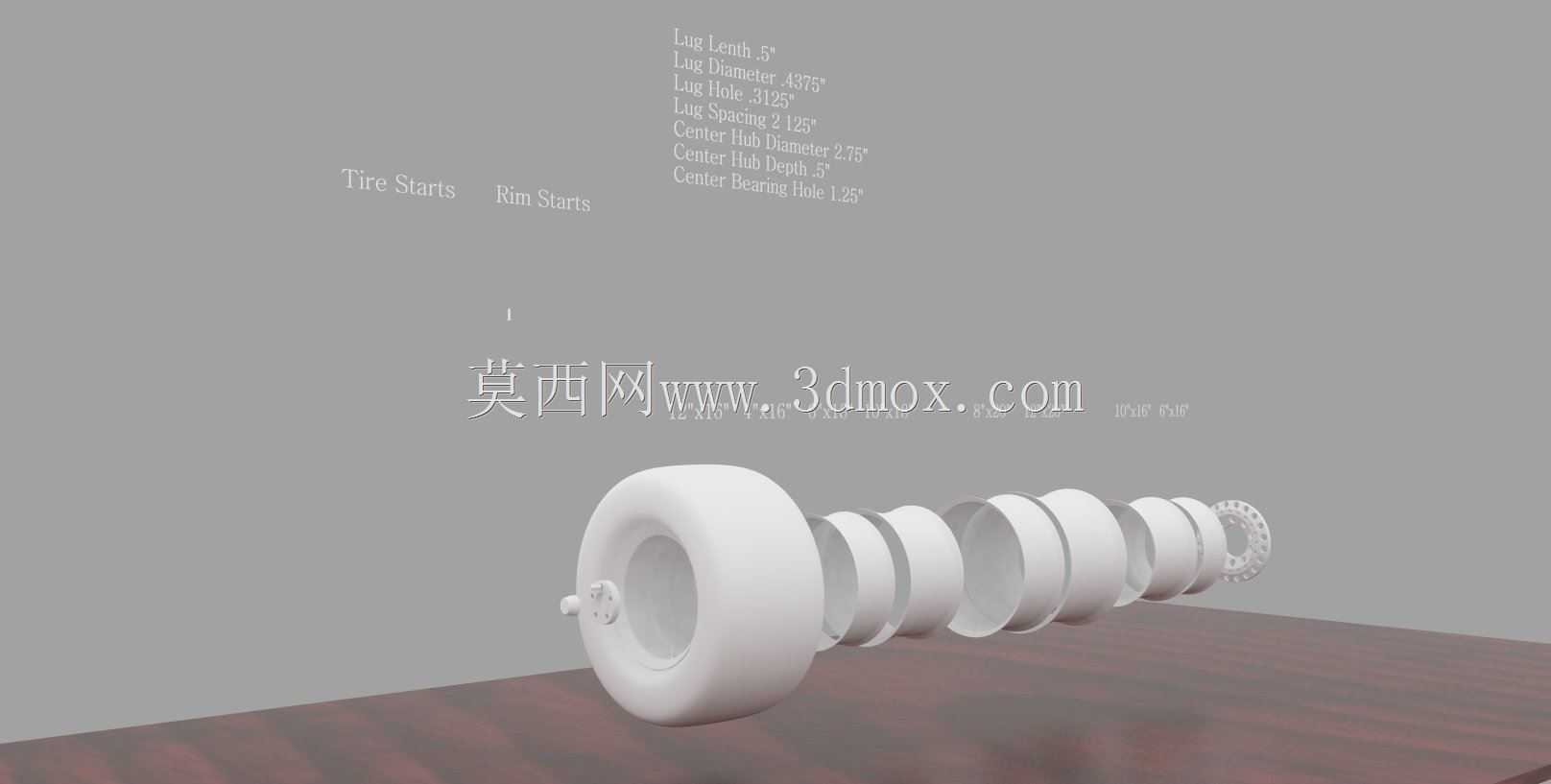

　　适配不同承载等级的轴系配合需求。轮体后侧的分段式套筒结构为轴系定位套，可根据安装侧板的间距调整套筒的组合长度，实现轮组在轴向上的无窜动定位，末端的带孔法兰盘用于轮组的轴向锁紧，可通过螺栓与轴端挡圈配合，防止轮组在长时间行走震动工况下出现松脱。设计时特意将轮体与定位套筒做了拆分式建模，方便后续根据实际使用场景替换不同材质的轮面，比如需要静音场景可替换聚氨酯包胶轮面，需要耐磨场景可替换尼龙或金属轮面，无需重新调整整套轴系的定位结构。轮辋侧面预留的气门嘴安装位，适配充气式轮辋的改装需求，若使用实心轮结构可直接封堵该位置，不影响整体装配精度。整套结构的建模过程严格遵循机械设计的装配基准统一原则，以轮体中心轴线为所有零件的装配基准，

　　各分段套筒的端面均做了平面度公差约束，保证压装轴承后轮体转动无卡滞、无偏摆，在额定承载下滚动阻力控制在合理区间。针对不同地面工况，轮面宽度做了优化设计，既不会因过宽造成转向阻力过大，也不会因过窄导致地面压强大、易损伤地坪表面，适配环氧地坪、水泥地面、硬质铺装路面等多种常见室内外作业地面。
