双层坡顶木结构房屋框架构造设计

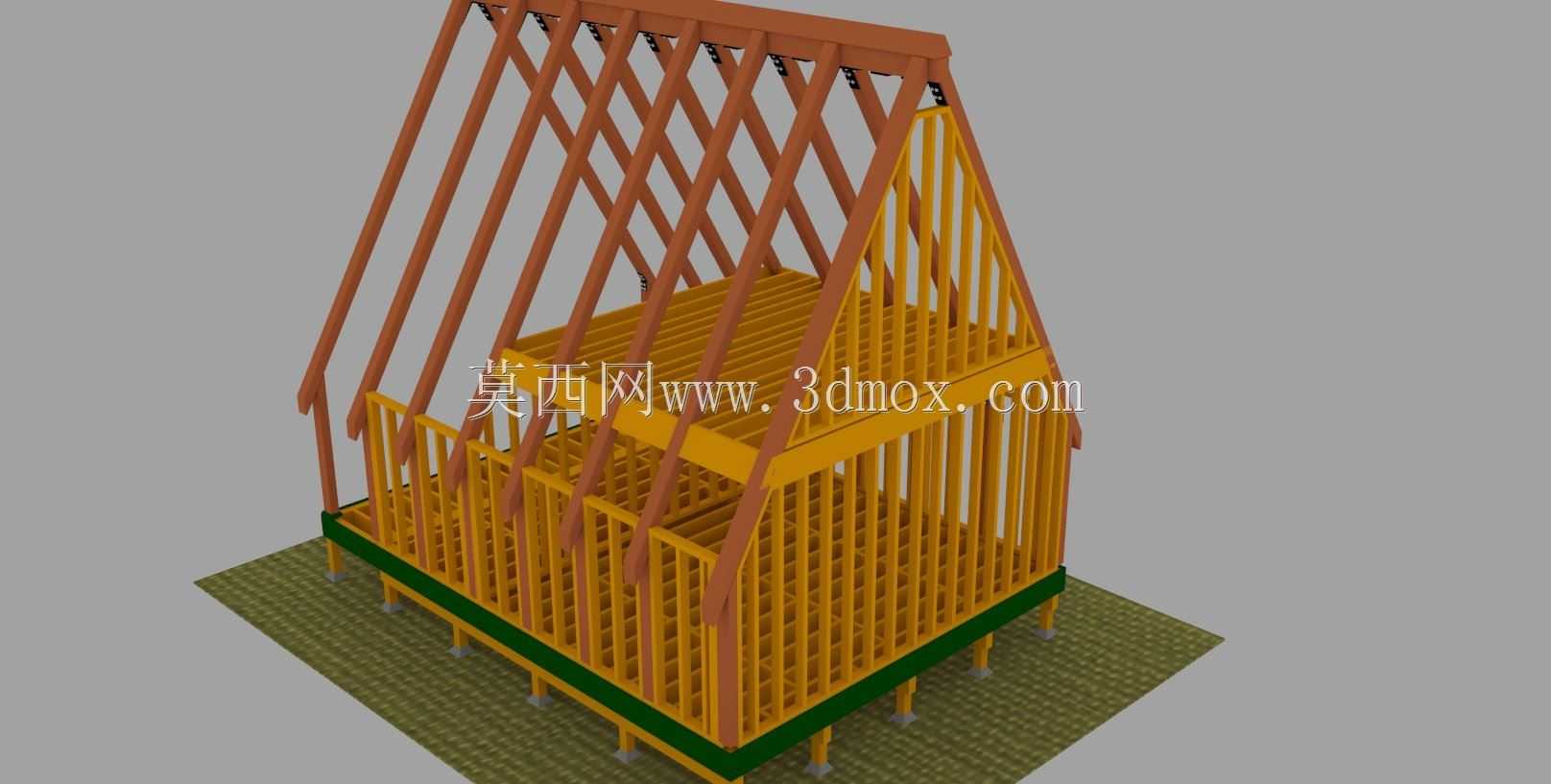

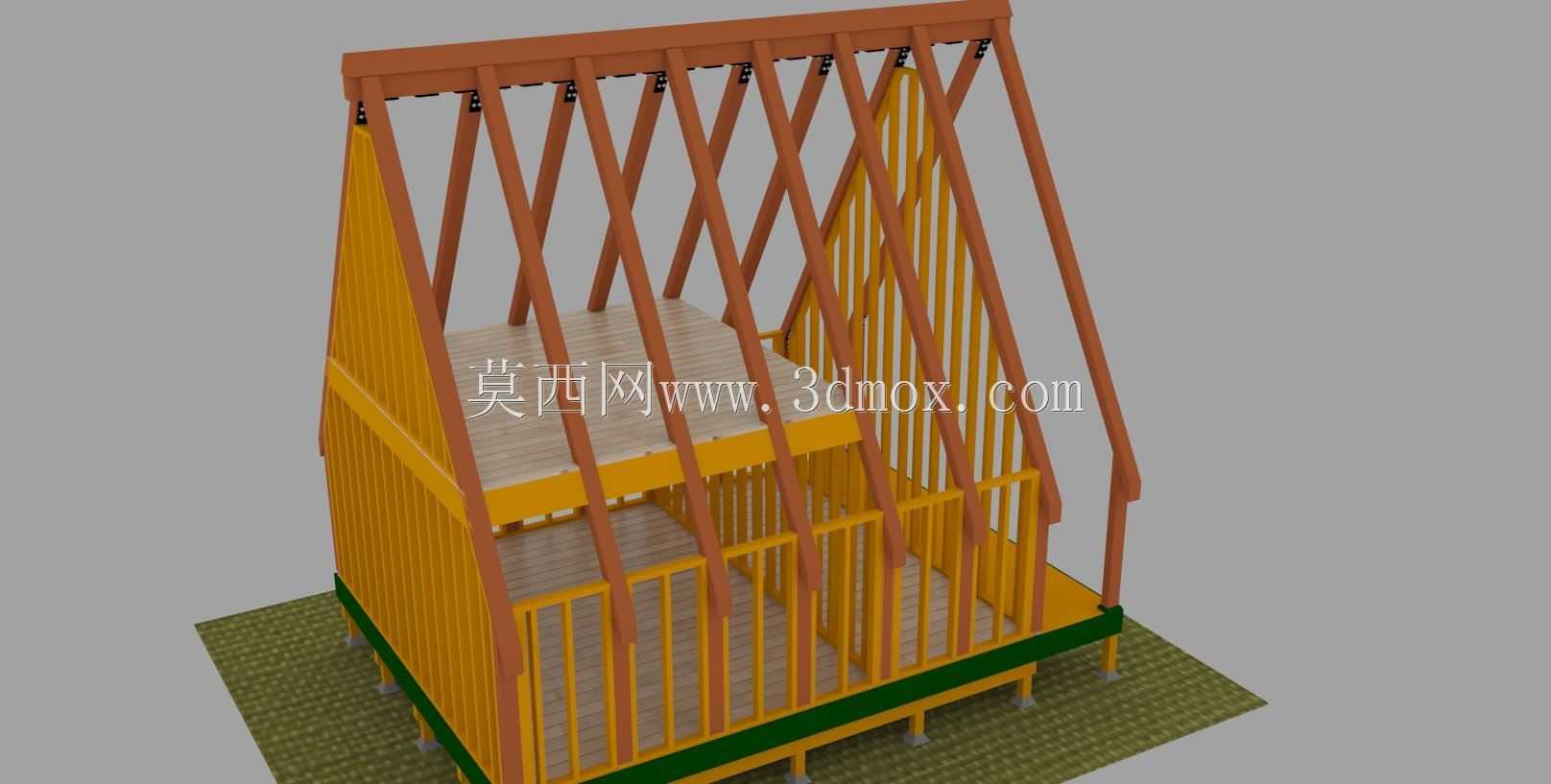

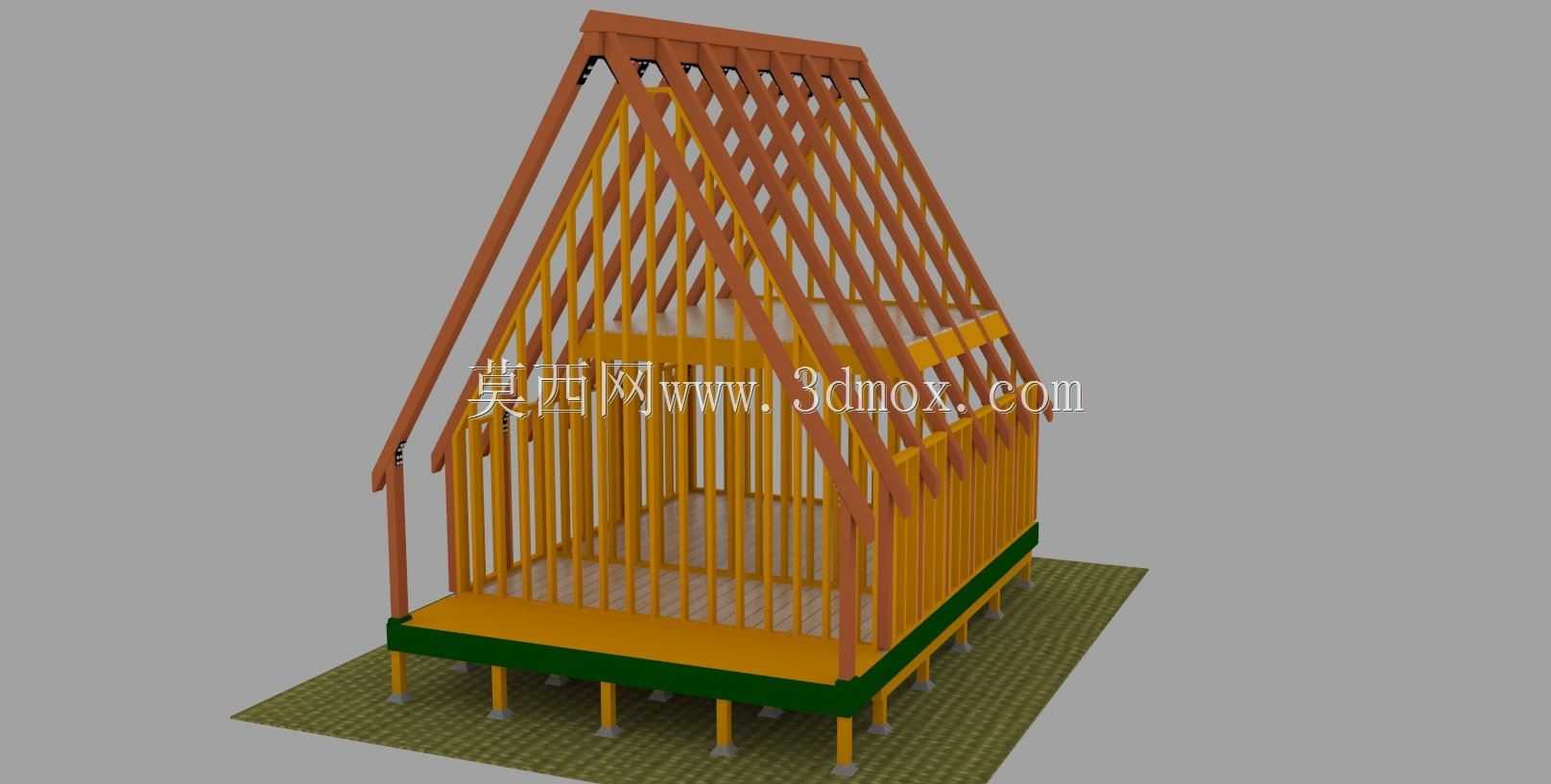

　　该模型呈现的是双层坡顶木结构房屋的完整受力框架体系，这类结构广泛应用于乡村自建民宿、景区临时配套用房、轻型装配式住宅的前期结构验证环节，可直接为木构施工的下料、排布提供直观的三维参照。从结构受力逻辑来看，底部绿色构件为整栋建筑的承重底梁，直接坐落在架空支撑墩上，既可以隔绝地面潮气对木构件的侵蚀，也能适配存在微小高差的非平整场地，安装时需保证底梁上平面的水平度偏差控制在木构件安装允许范围内，避免上层框架出现装配应力集中。竖向排布的黄色构件为墙体龙骨，采用等间距排布逻辑，既承担上层楼板的竖向荷载，也为后续外墙挂板、内墙饰面的安装提供固定基点，龙骨间距匹配常规木基结构板材的标准幅宽，可减少现场裁切的材料损耗。

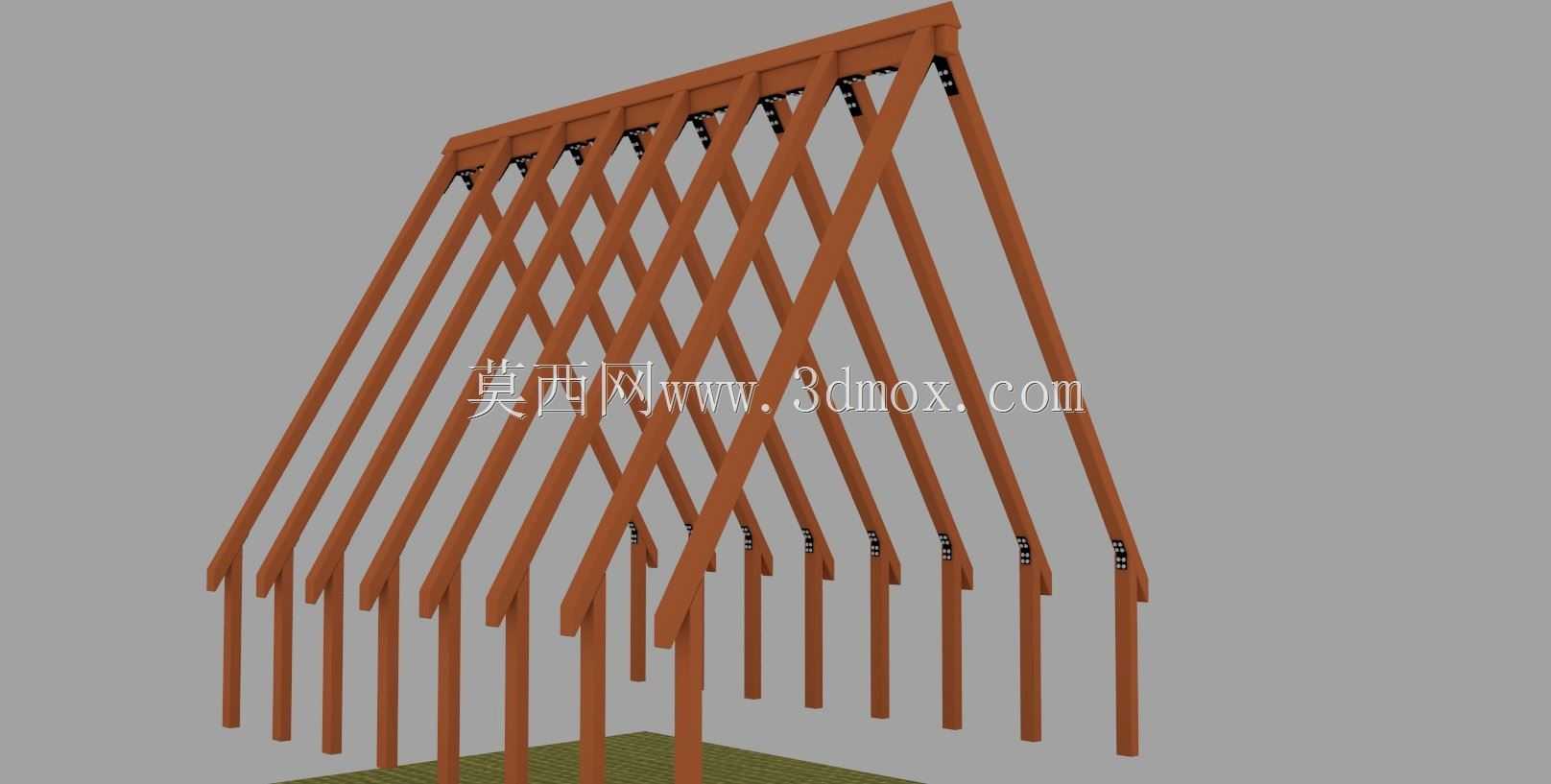

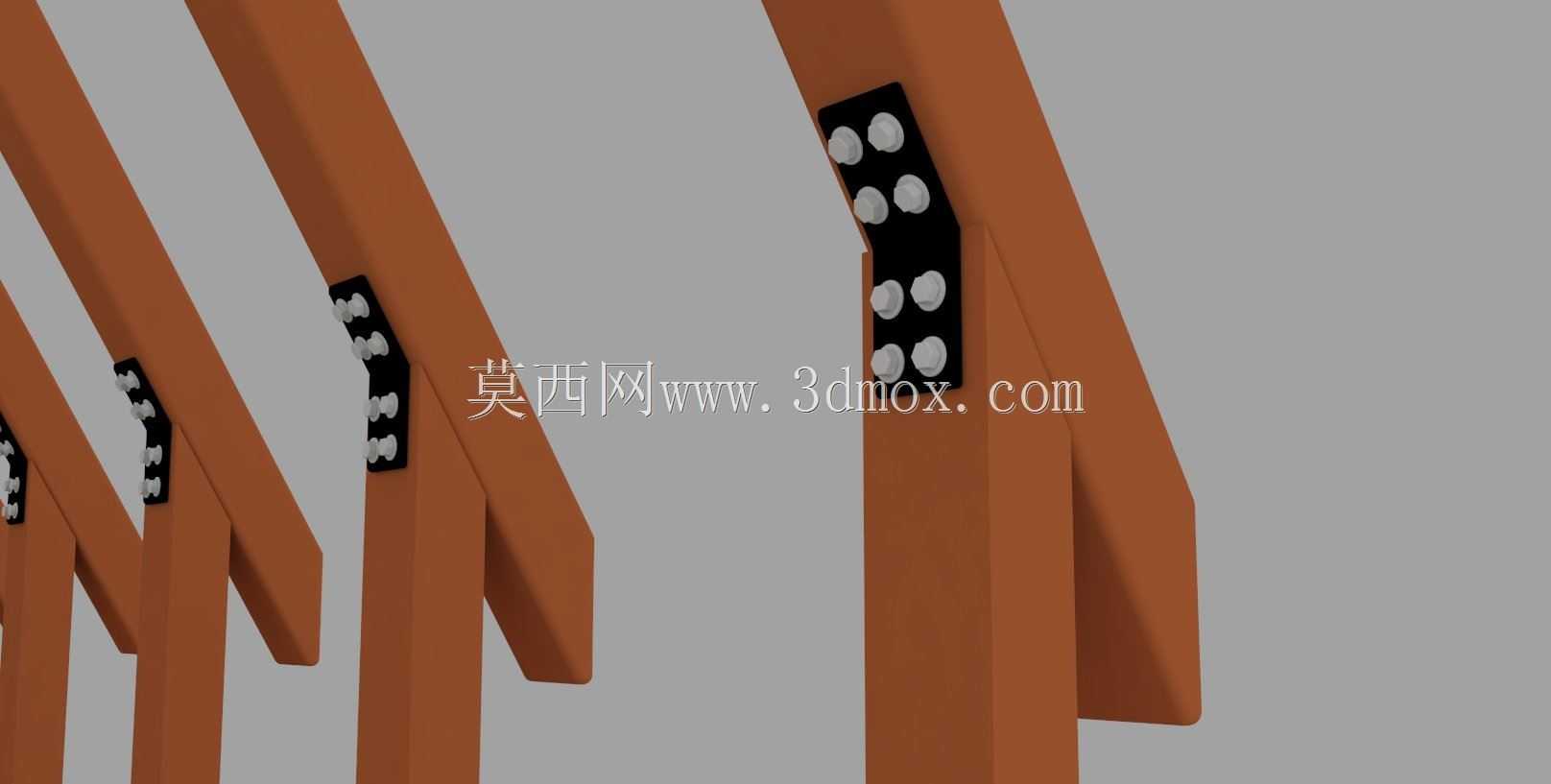

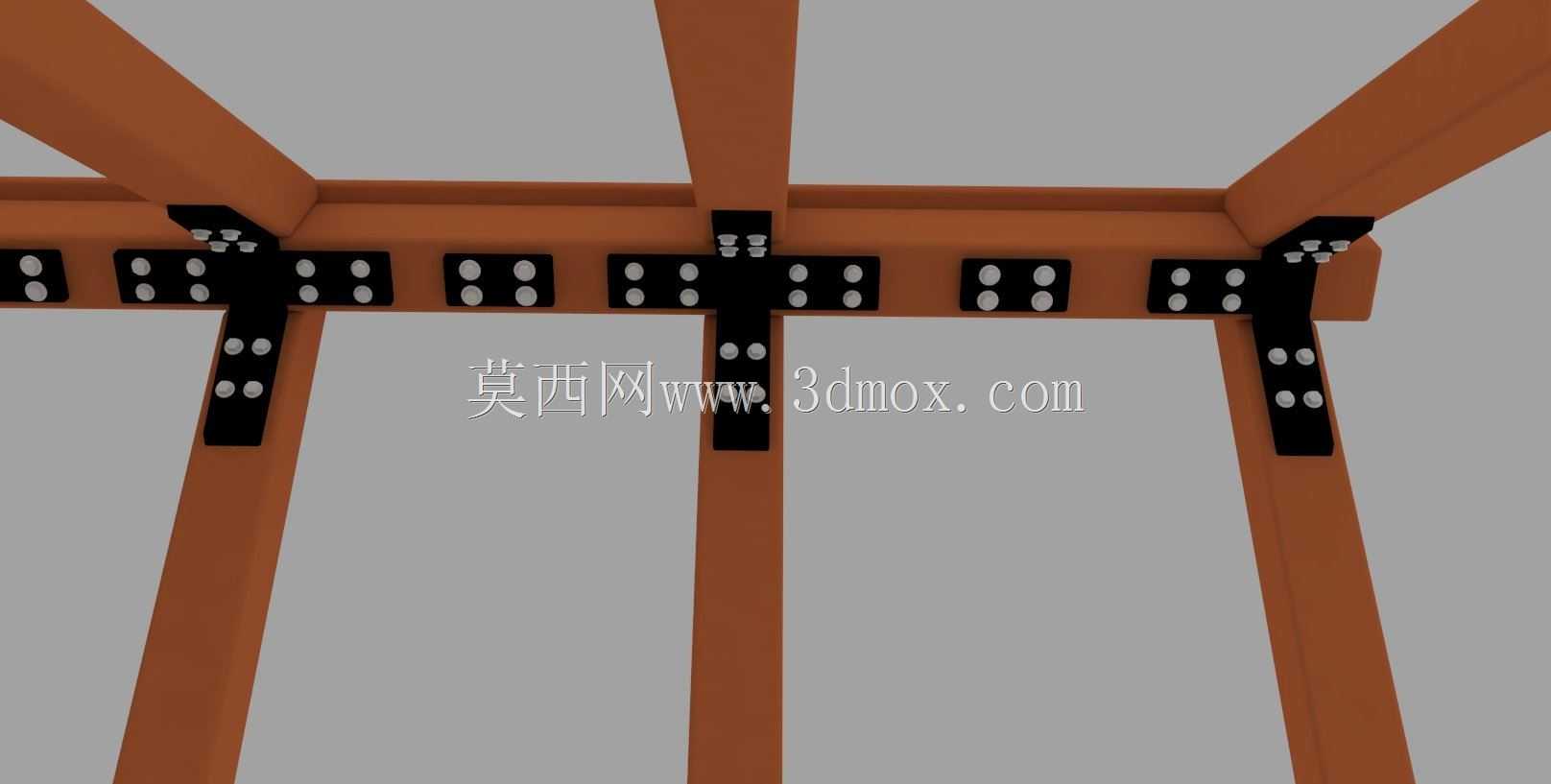

　　上层楼板的龙骨体系与下层墙体龙骨做对位排布，将上层荷载直接传导至竖向承重构件，避免楼板出现跨度过大导致的挠度变形。顶部棕色构件为坡屋顶三角桁架体系，多组桁架沿房屋进深方向等距布置，斜向构件同时承担屋面荷载的分力传导与屋面找形作用，桁架间的横向拉结构件可保证整个屋盖体系的侧向稳定性，抵抗风荷载作用下的侧向推力。设计过程中优先遵循木构建筑的模数化排布逻辑，所有构件的连接节点均预留标准木构件连接的操作空间，未出现异形非标构件占比过高的问题，可有效降低现场施工的难度。从安装边界来看，整个框架的外轮廓尺寸需匹配建筑规划的用地红线范围，底部支撑墩的排布位置需对应底梁的受力节点，避免底梁出现悬臂受力的情况；坡屋顶的挑檐伸出长度可根据当地降雨、

　　日照条件做对应调整，模型中预留了挑檐长度的参数调整空间，结构设计人员可根据项目实际工况修改对应构件长度后直接验证整体受力合理性。这类框架模型在实际项目中，可用于施工前的技术交底，让施工班组直观理解各构件的排布逻辑与连接关系，减少因二维图纸识图偏差导致的施工错误，也可用于装配式木构件的预拼装验证，提前排查构件干涉、连接位错位等生产问题。
