手动液压堆高升降搬运设备结构设计

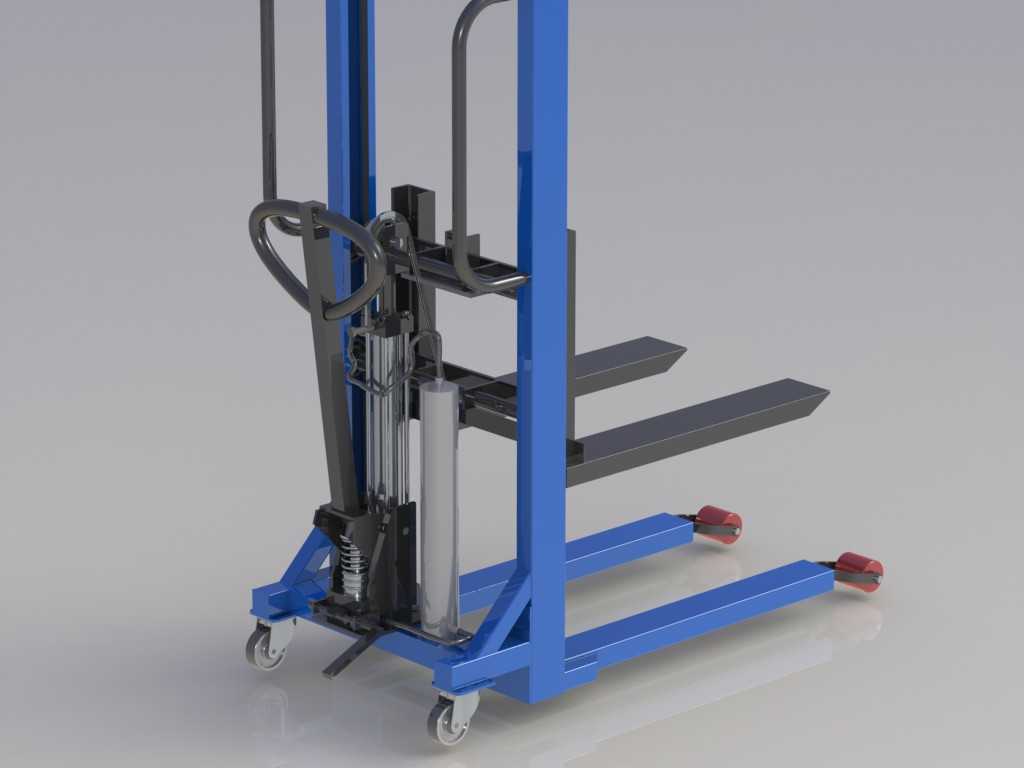

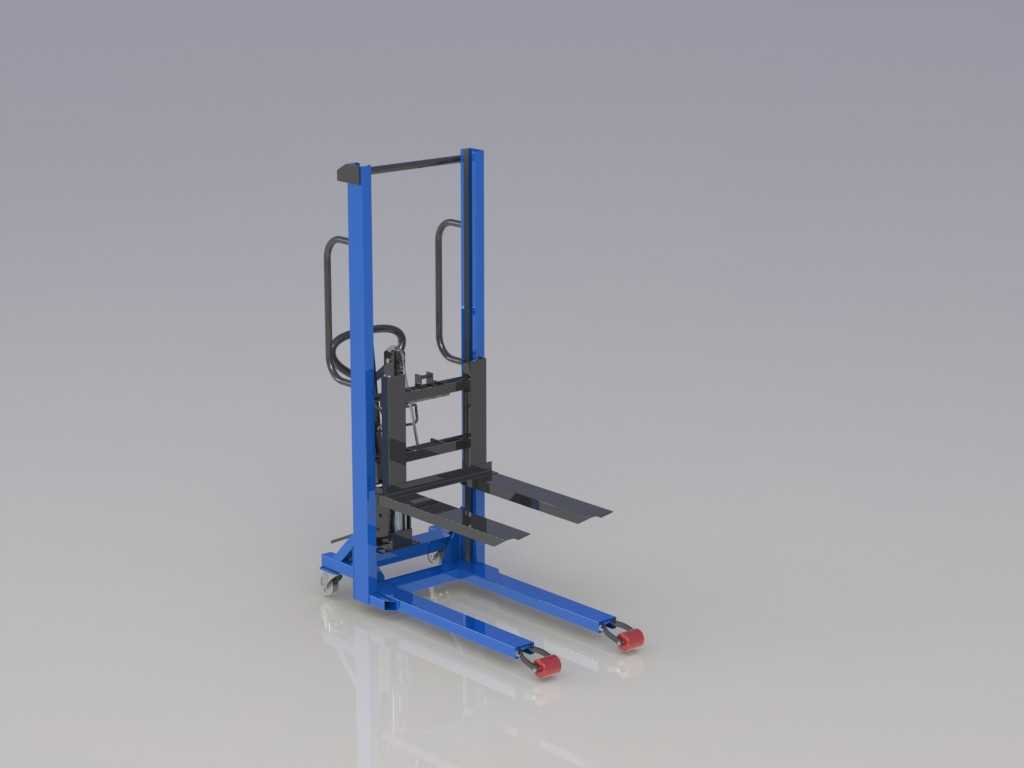

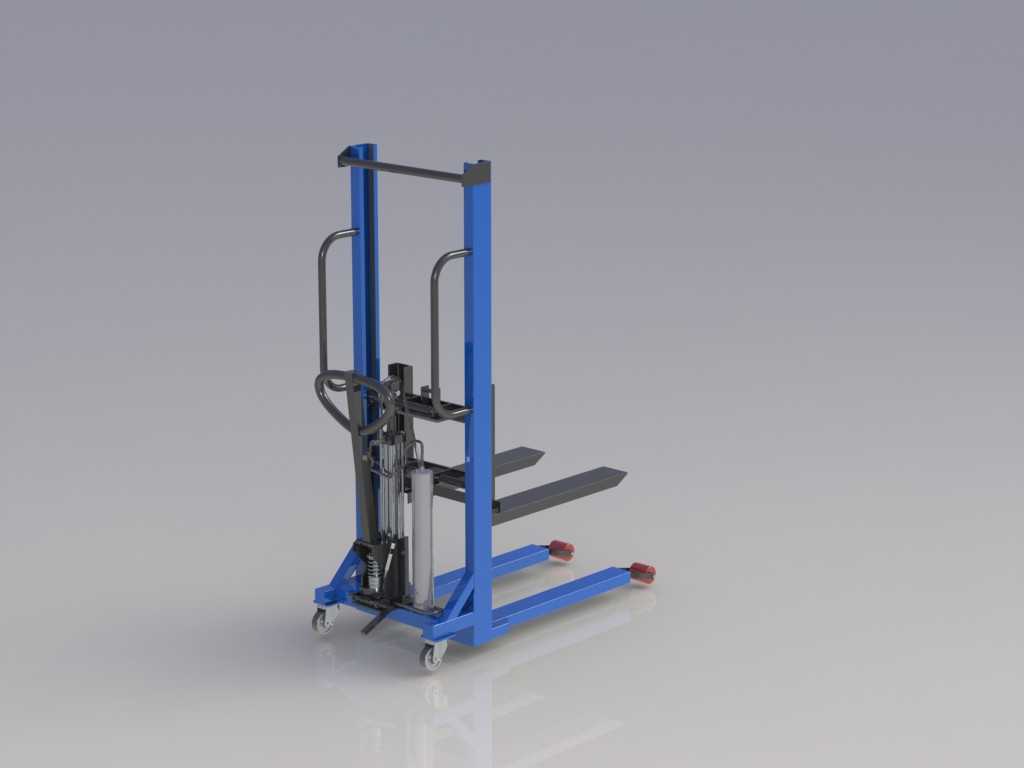

　　这款手动升降搬运设备主要面向中小型仓储场景、车间工位间的轻型物料转运与堆垛作业，适配无外接动力源的作业环境，可完成1吨以内载荷的托盘货物举升、短距离移位、低位堆码操作，在五金仓、零配件周转区、小型电商仓储的零散物料搬运场景中适配性较强，无需外接电源或气源，仅依靠人力操作即可完成全部作业动作，对作业场地的配套设施要求极低。从结构设计逻辑来看，设备采用双立柱门架作为承载主体，立柱选用矩形截面型钢焊接成型，门架内侧设置滑动导向槽，货叉架通过尼龙导向轮嵌装在槽内，升降过程中可有效限制侧向晃动，保证举升动作的直线度，避免载荷偏移带来的侧翻风险。驱动部分采用手动液压泵作为动力源，通过摇臂往复按压驱动柱塞泵输出压力油，

　　推动单作用液压缸完成举升动作，液压缸旁设置泄压阀，通过脚踏或手动扳动即可控制货叉平稳下降，下降速度可通过泄压阀开度微调，避免物料快速下落造成磕碰。底盘部分采用三点支撑结构，前部设置两个小直径承重脚轮，后部设置两个带刹车的万向转向轮，转向轮上方集成操作扶手，扶手处设置液压泵操作摇臂与下降控制扳手，操作人员站在设备后方即可完成转向、举升、下降的全部操作，作业时的操作力经过杠杆比优化，常规成年操作人员无需施加过大外力即可完成满载举升。货叉部分采用可调间距设计，可根据不同规格托盘的叉孔间距调整两个货叉的安装宽度，适配市面上主流的川字底、九脚底塑料托盘与木托盘，货叉前端做倒角处理，方便快速插入托盘叉孔，减少对位调整时间。外形尺寸方面，

　　设备整体宽度控制在0.8米以内，最小转弯半径小于1.5米，可在宽度2米以上的仓储通道内灵活转向，完全收拢状态下整机高度不超过2米，可顺利通过常规车间防火门与货梯入口，最大举升高度可覆盖常规1.6米以内的货架层位，满足低层货架的堆码需求。安装边界上，设备为整体式出厂结构，到场后仅需完成扶手、脚轮的紧固件装配即可投入使用，无需额外的地基固定或管线接驳，日常维护仅需定期检查液压油位、导向轮磨损情况、紧固件松紧度即可，维护成本极低，适合无专业设备维护人员的小型作业场景使用。门架底部设置的支撑腿可在货叉举升时插入托盘底部空隙，保证举升过程中整机重心始终落在支撑轮围成的支撑面内，满载状态下的纵向稳定性、横向稳定性均满足轻型搬运设备的安全要求，操作扶手处设置的防护挡板可避免操作人员手部与门架运动部件发生剐蹭，细节处的安全设计覆盖了常规手动搬运作业的风险点。
