八米高度立式塔架作业支撑结构设计

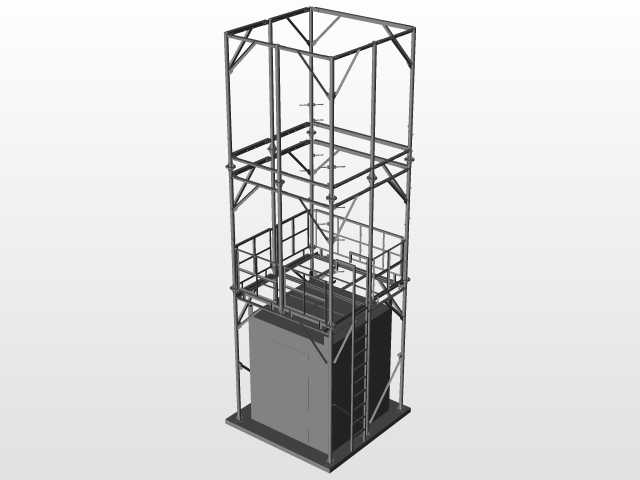

　　该立式塔架结构主要面向高空作业场景的承载支撑需求，常见于工业厂区内设备高位检修、生产线跨层物料临时转运、户外小型设施高空安装作业等工况，可作为独立作业承载单元搭配升降组件使用，也可作为固定高位操作平台配套外围防护结构落地安装。整体结构采用方形截面框架设计，总高度达到八米，底部设置整块方形安装底座，底座与地面基础通过膨胀螺栓刚性连接，安装时需保证底座平面水平度偏差不超过千分之二，避免上层框架受侧向偏载产生应力集中。框架主体采用标准型钢焊接拼接，竖向主承重梁沿四个角点通长布置，每间隔两米设置一层横向连接圈梁，圈梁之间加装斜向支撑筋，抵消水平方向风载与作业时的侧向冲击力，避免框架整体失稳。塔架中部设置带防护栏的中转作业平台，

　　平台周边护栏高度符合高空作业防护标准，护栏横杆间距不大于三百五十毫米，平台踏板采用防滑花纹钢板铺设，可承载两名作业人员及随身工具的总重量，平台一侧设置连续爬梯，爬梯踏步间距控制在三百毫米，爬梯外侧加装半包围防护笼，防止作业人员攀爬时失足坠落。塔架顶部设置方形安装基准面，可根据实际使用需求加装小型起重组件、检测设备支架或者顶部作业平台，顶部框架预留了通用安装孔位，孔位间距适配多数常规工业设备的安装尺寸，无需二次打孔即可完成配套设备固定。设计过程中优先考虑结构的模块化拆分，整塔可拆分为底部基座段、中部两层标准段、顶部安装段四个运输单元，每个单元长度不超过三米，方便普通货运车辆转运，现场安装时通过法兰盘与高强度螺栓拼接，无需现场焊接作业，

　　降低现场安装的施工难度与安全风险。结构受力计算时，按照顶部承载五百公斤、中部平台承载三百公斤的工况做了静力学仿真，对斜撑与主横梁连接位置做了加强筋补强，避免长期受载出现焊缝开裂问题，框架所有外露钢材表面均做了除锈喷塑处理，可适应户外露天环境的防腐蚀需求，减少后期维护成本。
