陆地石油钻井作业成套装备结构展示

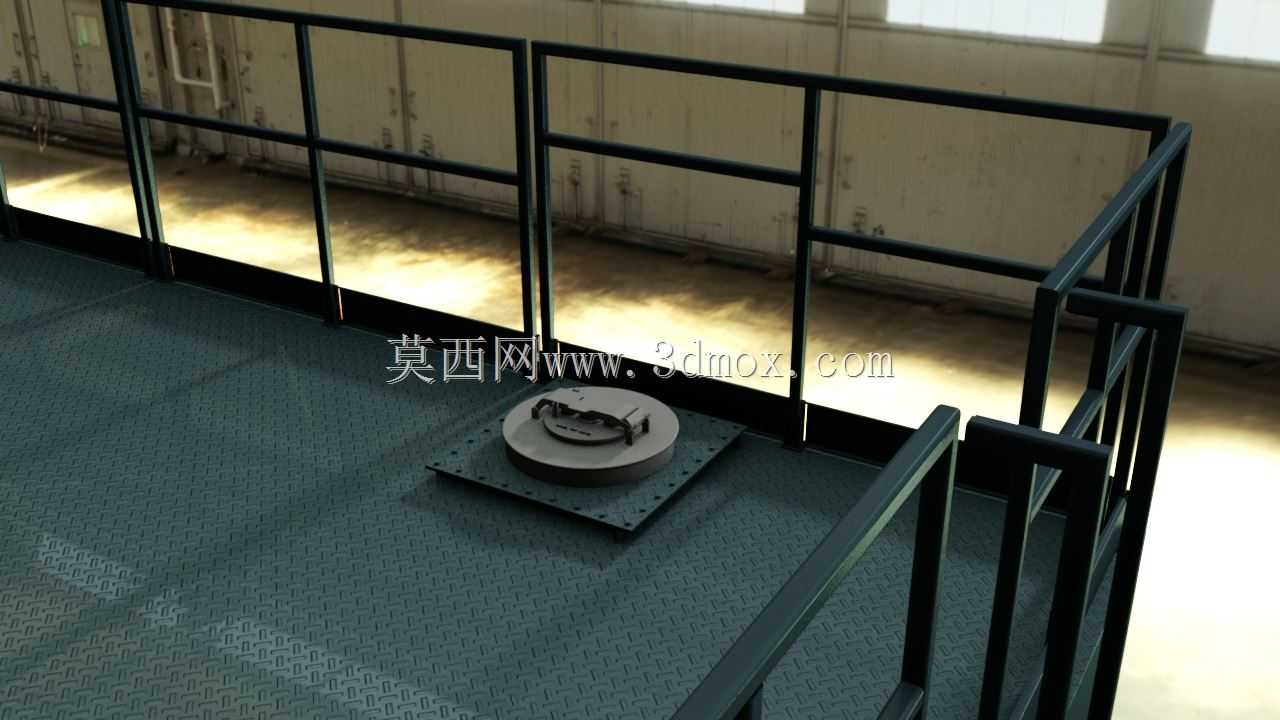

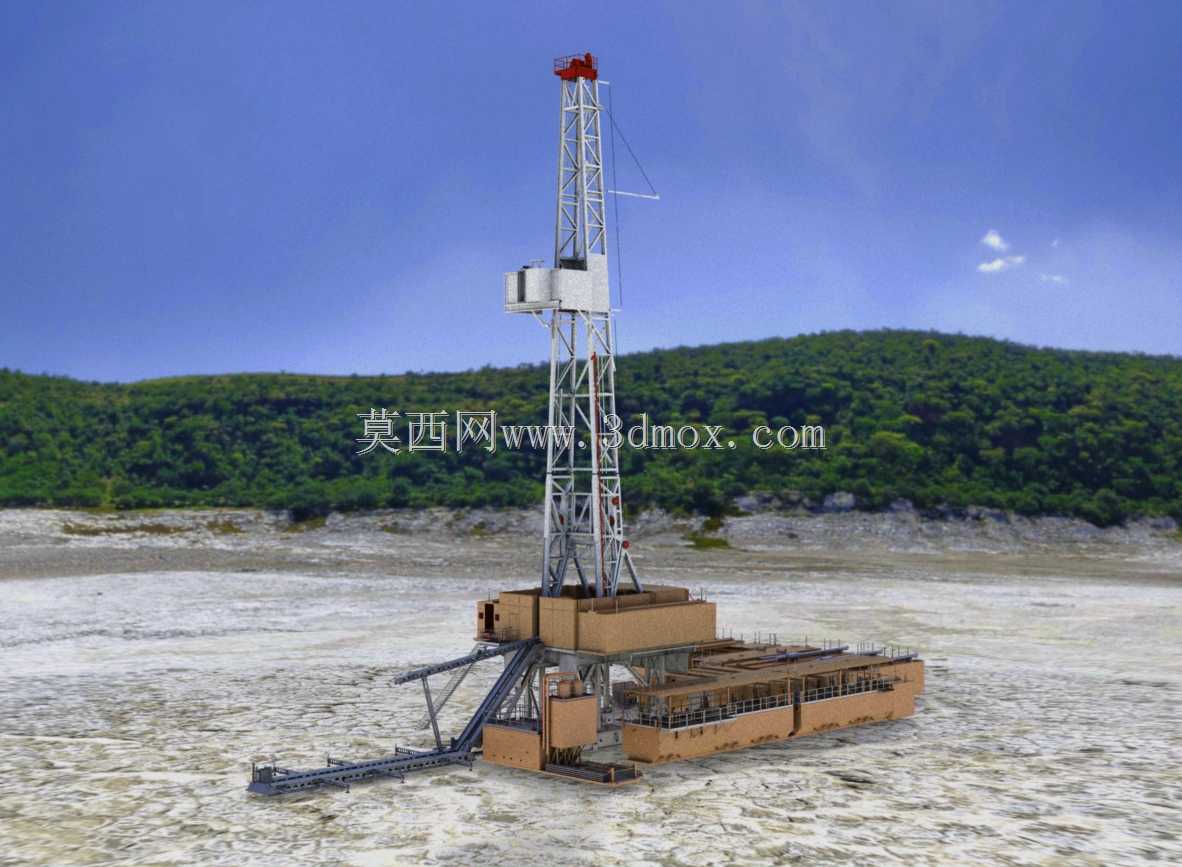

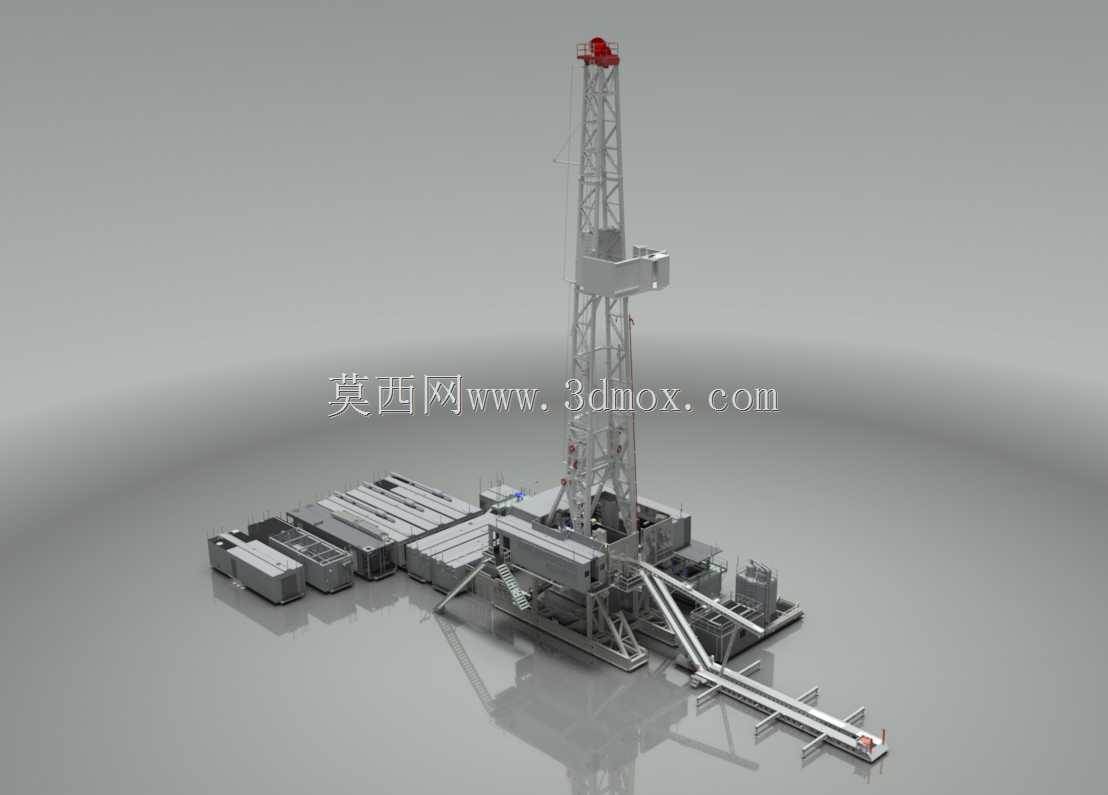

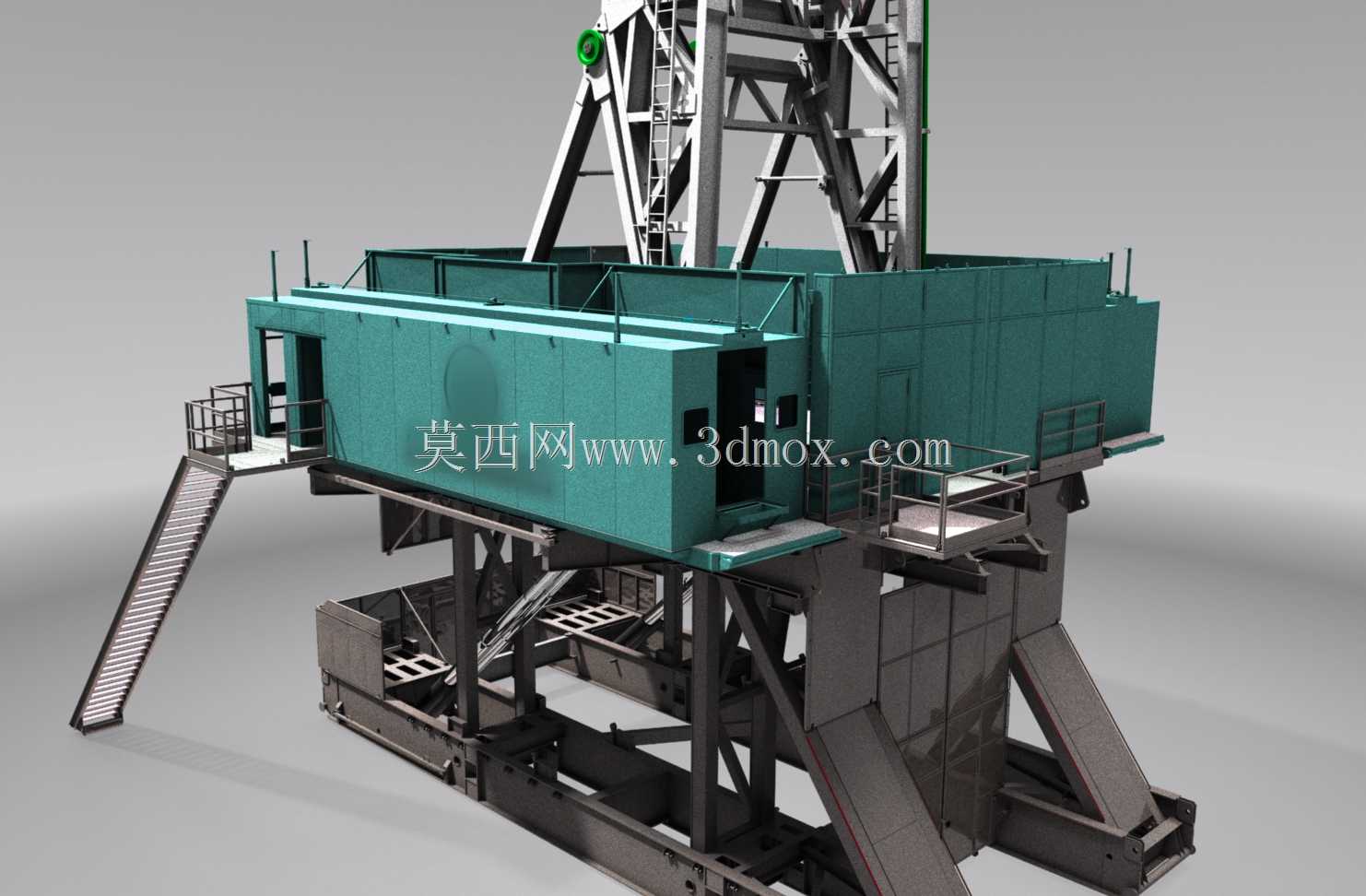

　　这套三维呈现的陆地石油钻机成套装备，对应陆上油气勘探开发的常规井场作业场景，覆盖从井口钻具输送、钻井动力输出、井架承载到井场配套辅助单元的全流程作业模块，可直观展现常规陆地钻井作业的设备排布逻辑与各组件的装配关系。井架主体采用桁架式格构结构设计，这种结构在保证足够承载能力的前提下，能大幅降低自身结构重量，同时有效抵抗野外作业场景下的风载与作业振动载荷，井架顶部设置的天车安装位预留了足够的滑轮组装配空间，可匹配不同吨位的游车大钩作业需求，满足不同深度钻井作业的提升载荷要求。井架底部的钻台区域整合了转盘安装位、井口操作平台与管具处理通道，钻台高度预留了防喷器组的安装空间，可适配常规井口压力控制设备的装配尺寸，

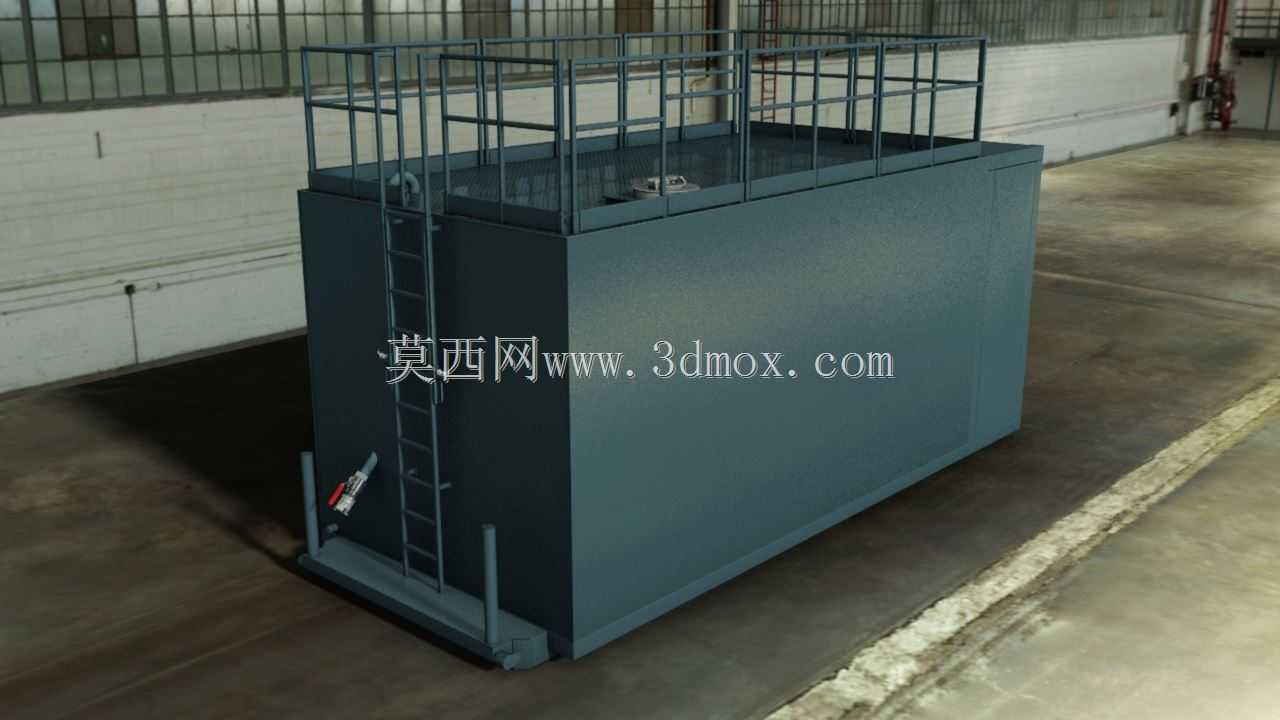

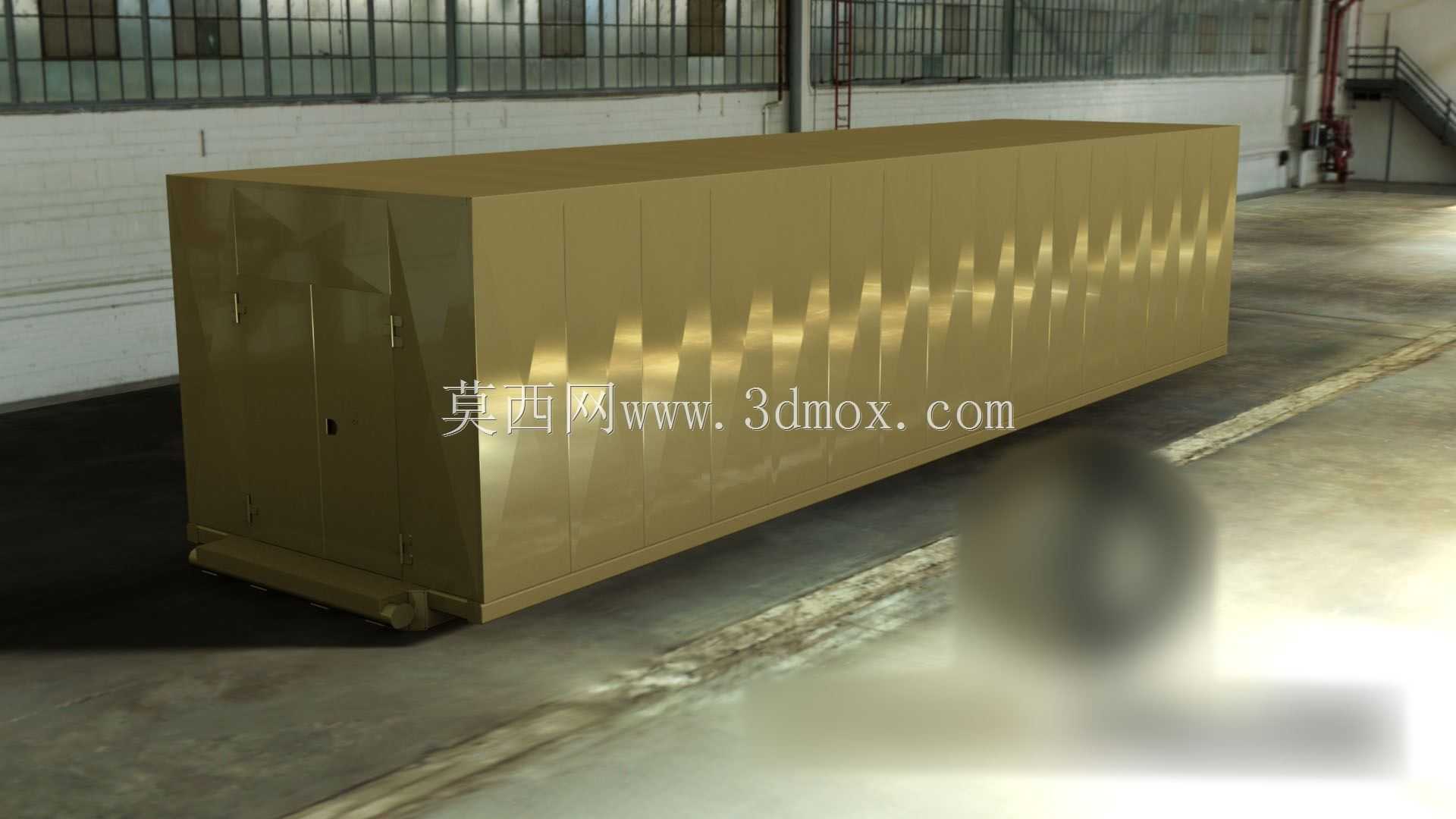

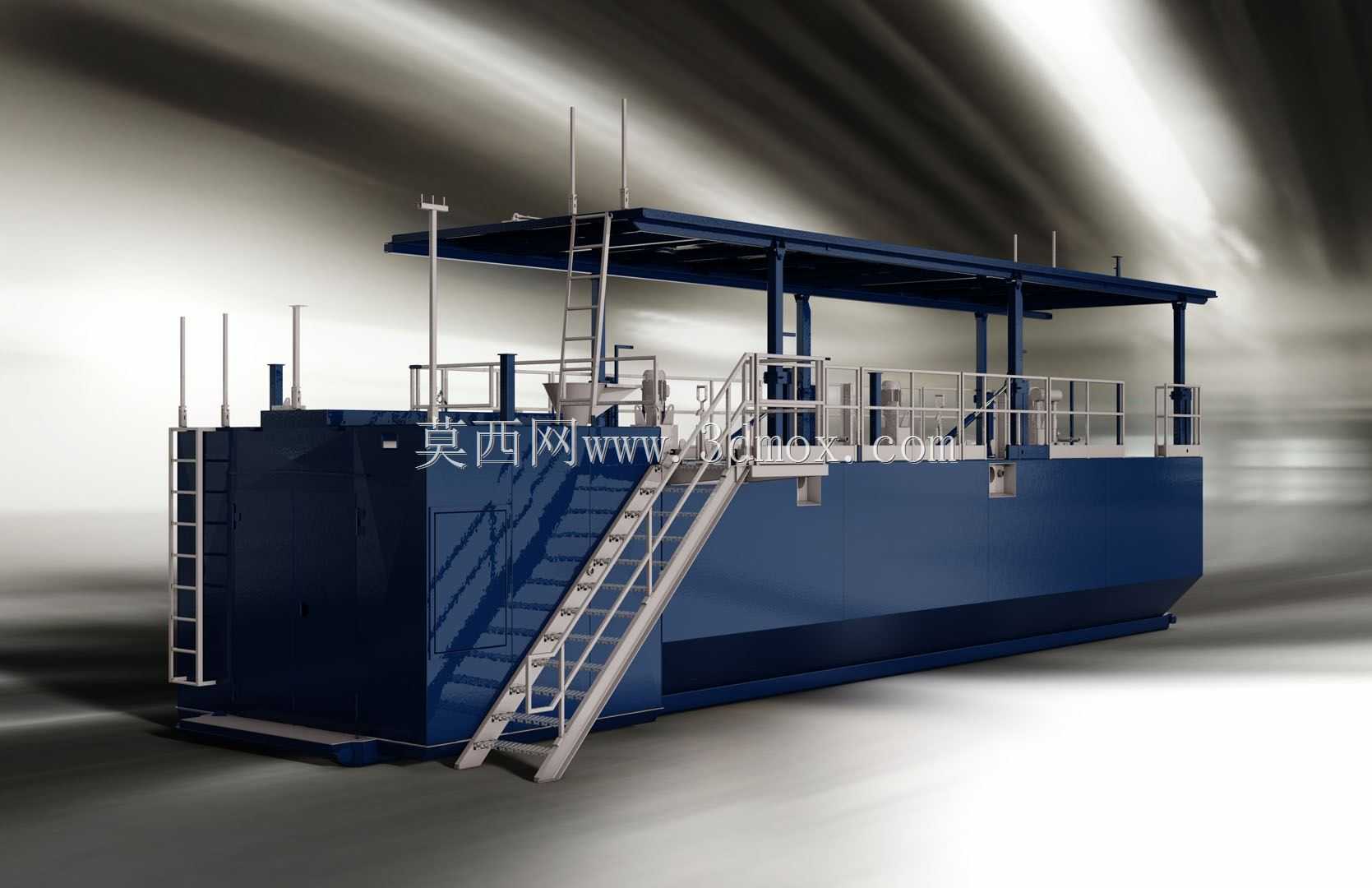

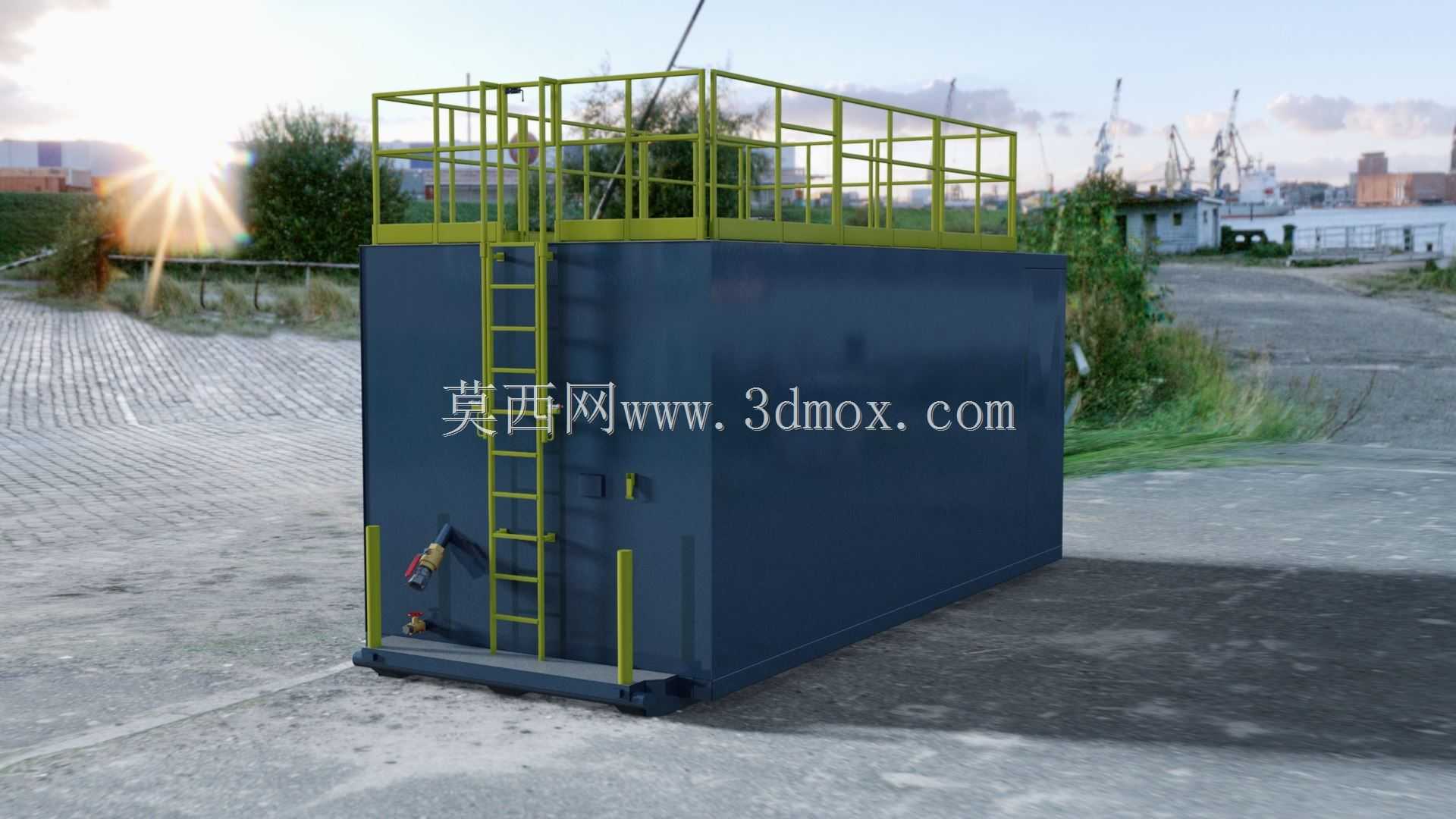

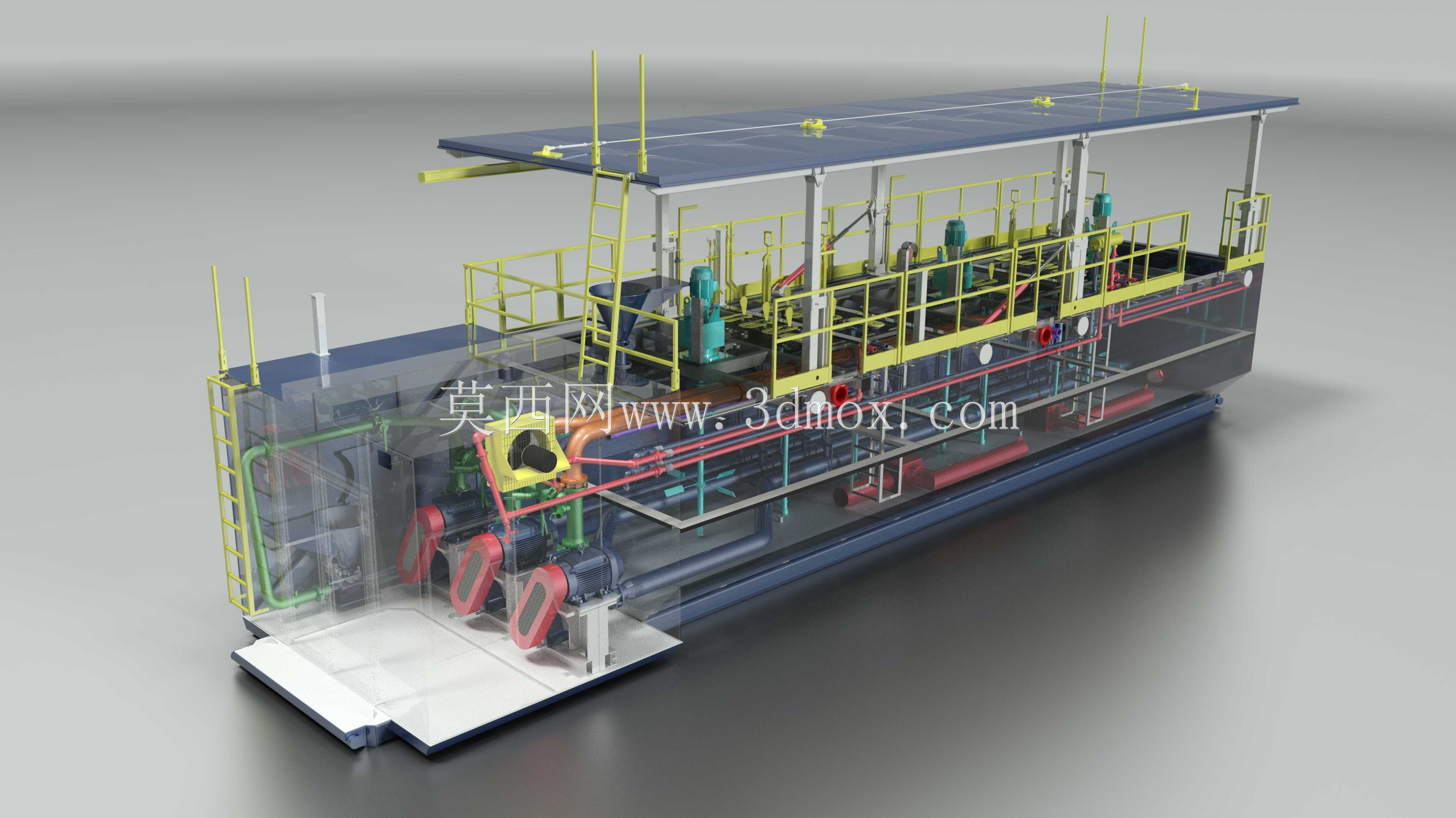

　　周边设置的走道与护栏结构完全匹配现场作业的安全操作边界，避免作业人员与运转部件发生干涉。钻台侧方延伸的管具输送滑道采用倾斜式布局，可直接将地面摆放的钻杆、套管等管材输送至钻台作业面，省去人工搬运管具的冗余工序，滑道的支撑结构采用可调节式支腿设计，可根据不同井场的地面平整度调整支撑高度，保证管具输送过程的稳定性。井场周边排布的多个箱式模块分别对应动力机组、电控系统、固控设备、泥浆循环单元与值班房功能，各模块之间预留了标准的管线连接通道与检修通行空间，模块的排布位置完全符合陆上井场的安全防火间距要求，动力模块与井口区域保持足够安全距离，避免钻井作业过程中溢出的油气接触高温动力部件引发安全风险。

　　整套装备的建模过程严格遵循陆上石油钻机的实际装配公差要求，各部件的连接位置、运动部件的行程范围都做了对应约束，可直观模拟钻具起升、管具输送、泥浆循环等作业流程的动作逻辑，结构设计阶段充分考虑了野外井场的拆装运输需求，各大型模块均采用可拆分式连接结构，可满足公路运输的尺寸边界要求，无需额外做超限运输审批即可完成跨井场转场作业。
