钣金加工用矩形交叉冲孔成型工装

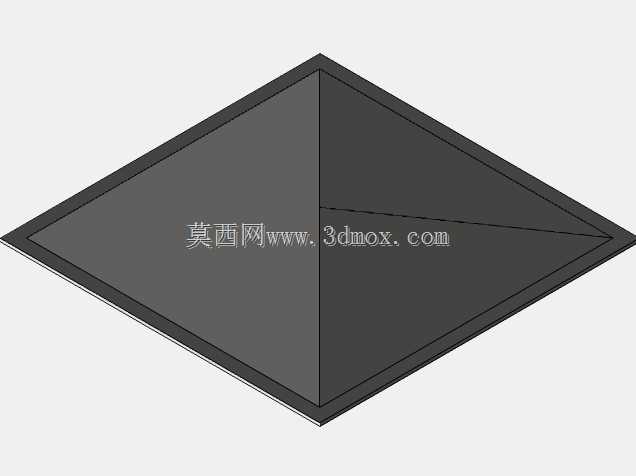

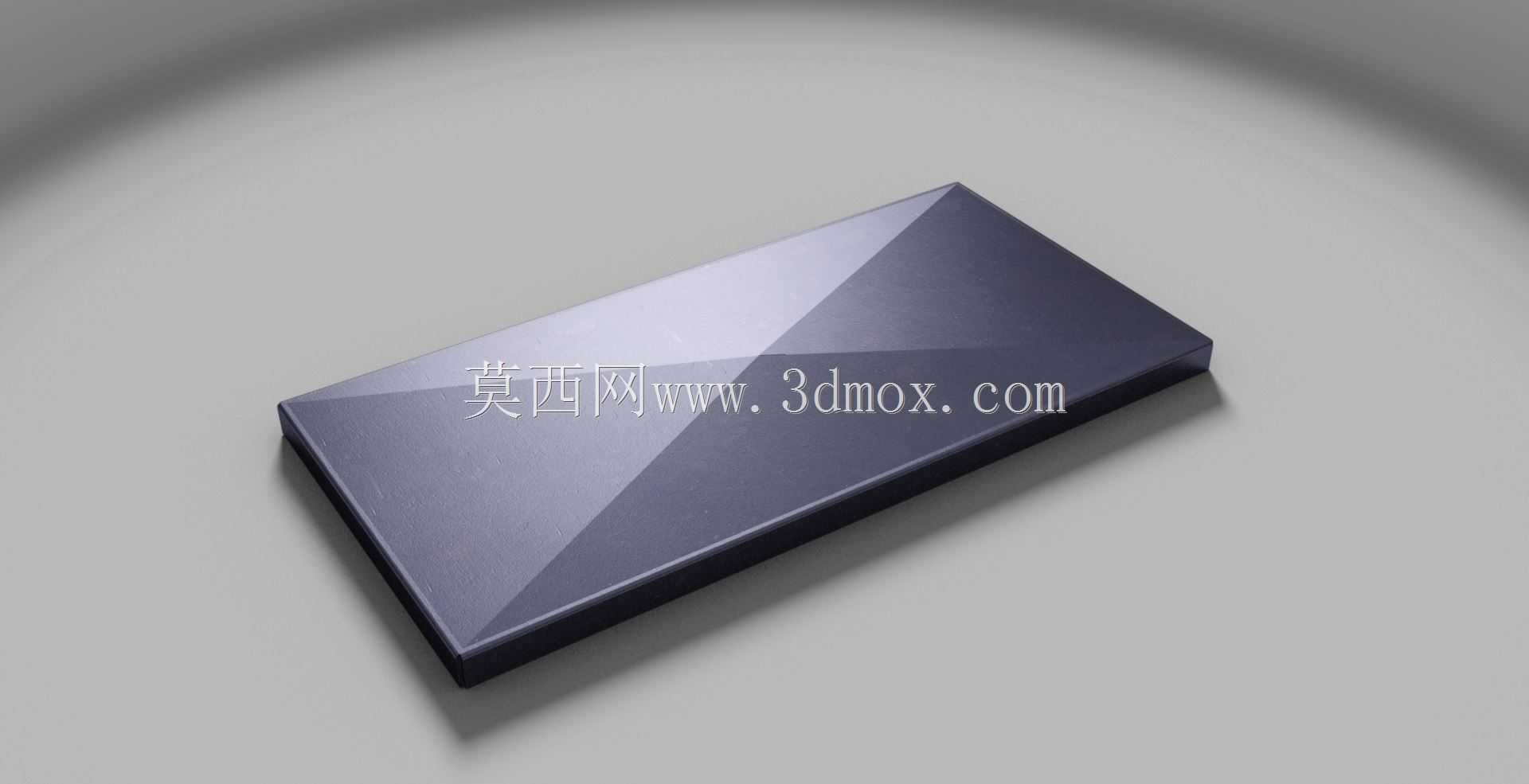

　　在钣金箱体、机柜、金属外壳类产品的批量加工场景中，矩形交叉位置的冲裁成型一直是容易出现毛刺、形变、接缝错位的工序难点，传统单刃冲头在处理交叉点位时，往往需要两次定位冲裁，不仅加工效率低，两次装夹的定位误差还容易导致冲口错位，后续需要大量人工打磨修正，直接影响钣金件的装配精度与外观一致性。这款交叉冲孔工装正是针对这类加工痛点设计，专门适配钣金件矩形交叉位置的一次冲制成型需求，无需二次装夹定位，就能在单次冲压行程中完成交叉位置的完整冲裁，冲口边缘平整无拉扯形变，接缝处贴合度高，能直接满足后续折弯、拼接、装配的精度要求，不需要额外的后处理工序。从结构设计逻辑来看，这款工装的冲头刃口采用对称式交叉布局，刃口的接合位置做了微小的圆弧过渡处理，

　　避免冲裁过程中应力集中导致的刃口崩损，同时也能减少冲裁瞬间对钣金基材的拉扯，降低冲口边缘的毛刺高度。工装的基座部分做了平整的定位基准面，安装时可以直接贴合压力机的工作台面，不需要额外加工适配垫板，安装边界规整，能适配多数常规吨位的台式压力机、冲床的装夹尺寸，不需要对现有设备做定制化改造。在实际生产应用中，这类冲孔工装多用于电气机柜的框架拼接位、金属机箱的交叉加强筋位、钣金外壳的组装卡口位加工，针对0.5mm到3mm厚度的冷轧钢板、铝板、镀锌板都能稳定完成冲裁，冲裁后的板材交叉位置无明显塌角，拼接时间隙能控制在0.1mm以内，完全满足常规钣金产品的装配公差要求。设计过程中充分考虑了工装的耐用性，冲头部分采用整体式硬质合金材质，

　　刃口经过淬火硬化处理，连续冲压工况下的刃口磨损量远低于普通分体式冲头，基座部分采用调质钢加工，整体刚性充足，冲压过程中无明显形变，能长期保持冲裁精度。和传统的钻孔、铣削加工交叉位的方式相比，采用这款冲孔工装加工单个交叉位的耗时不到1秒，加工效率是传统切削方式的数十倍，而且加工出来的冲口一致性好，不会出现切削加工导致的板材变形、切口倾斜等问题，非常适合批量钣金加工产线使用。工装的整体外形为规整矩形，安装孔位采用标准间距设计，更换不同规格的冲头时不需要重新调整设备的装夹位置，能快速完成不同尺寸交叉冲口的加工切换，适配多品种小批量的钣金加工需求。
