钢管框架式越野全地形车底盘结构设计

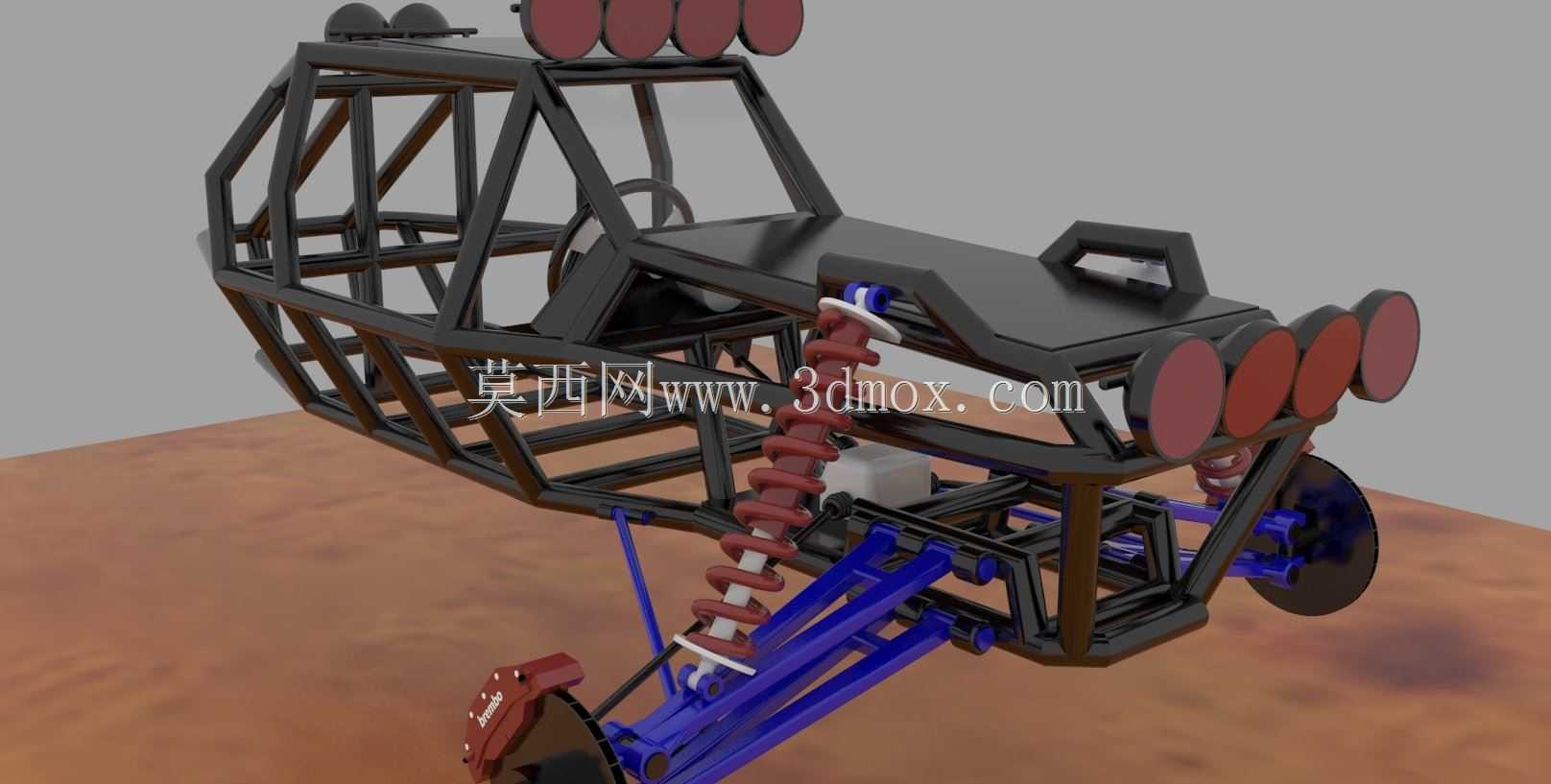

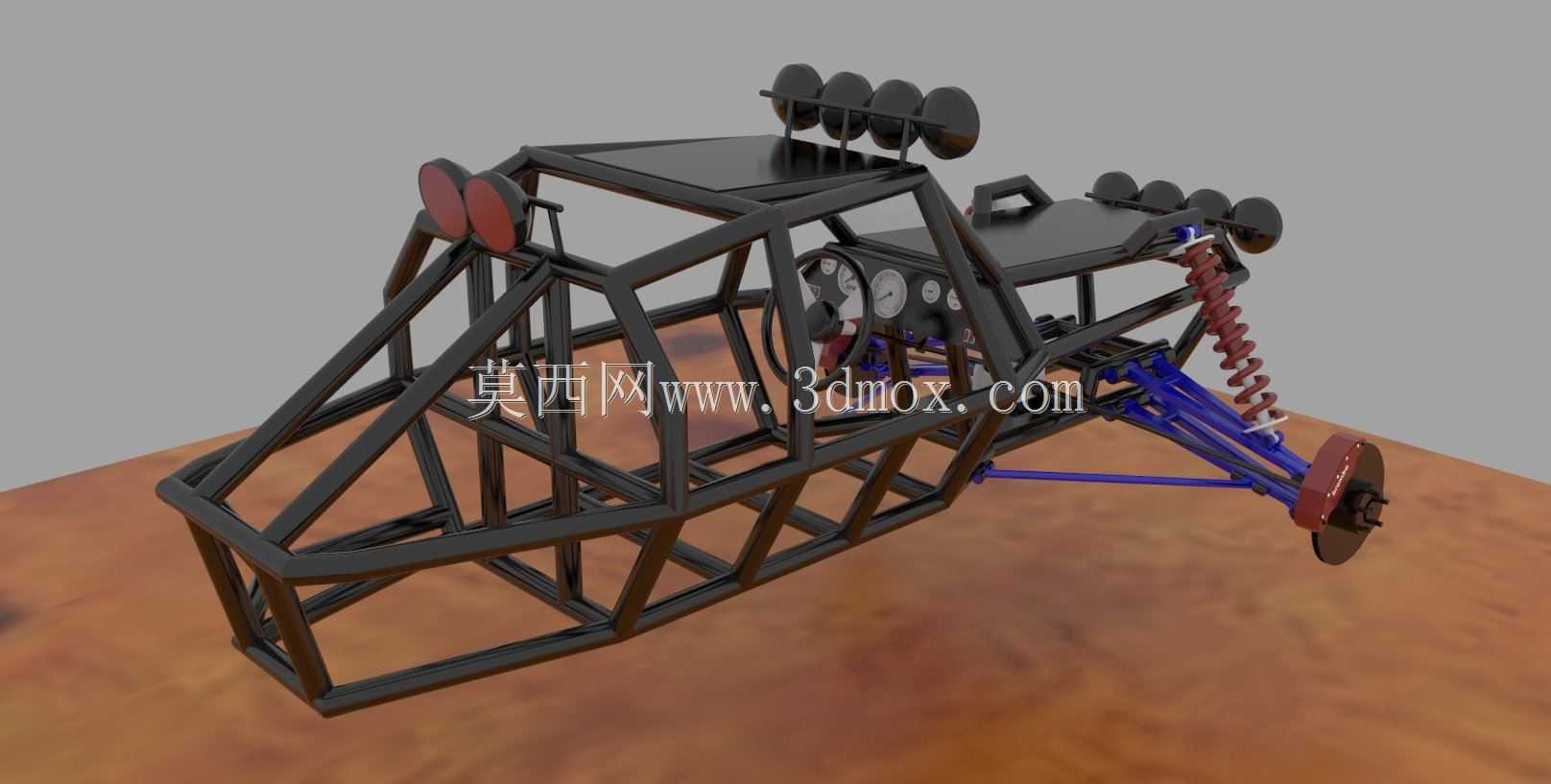

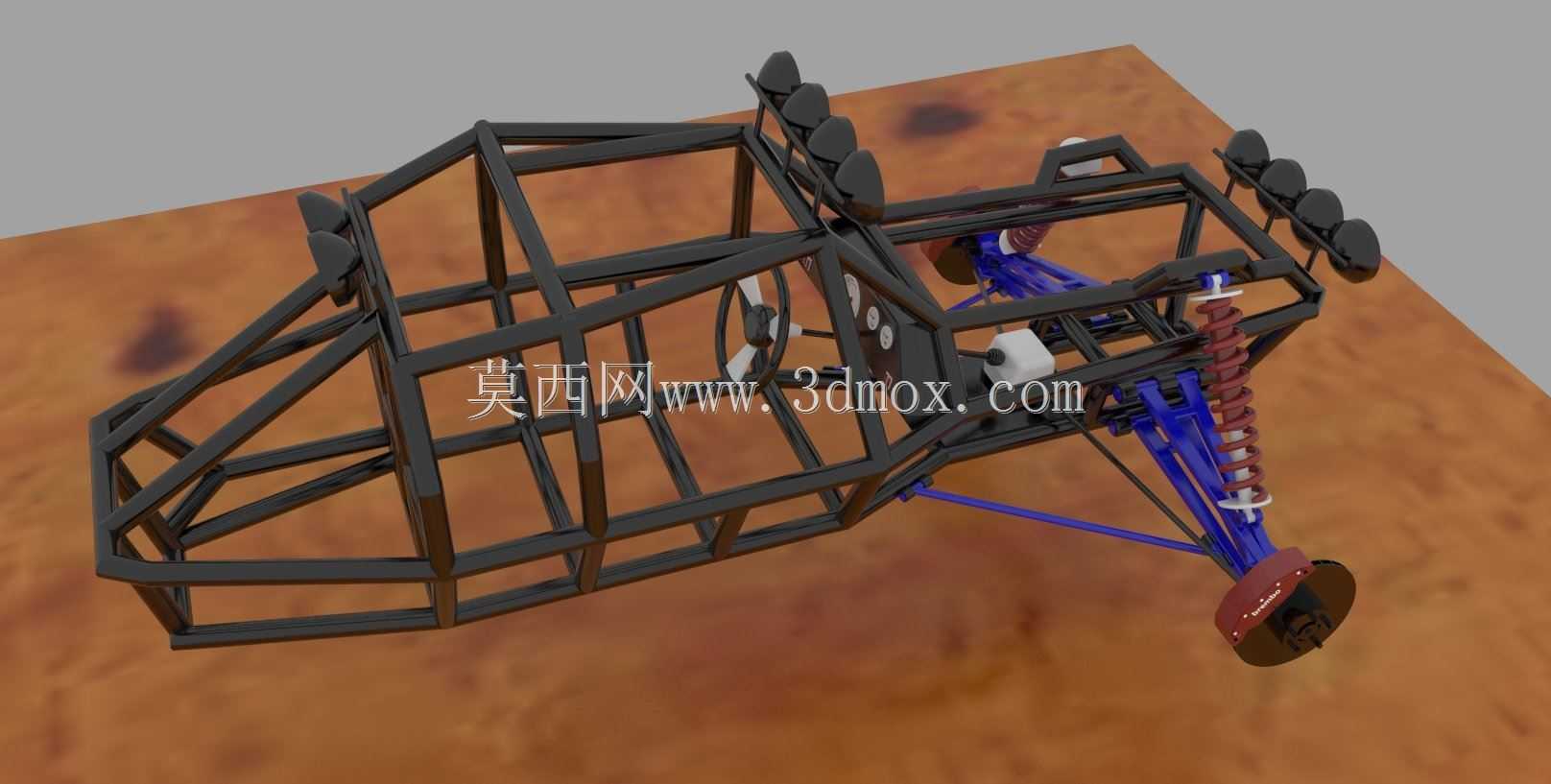

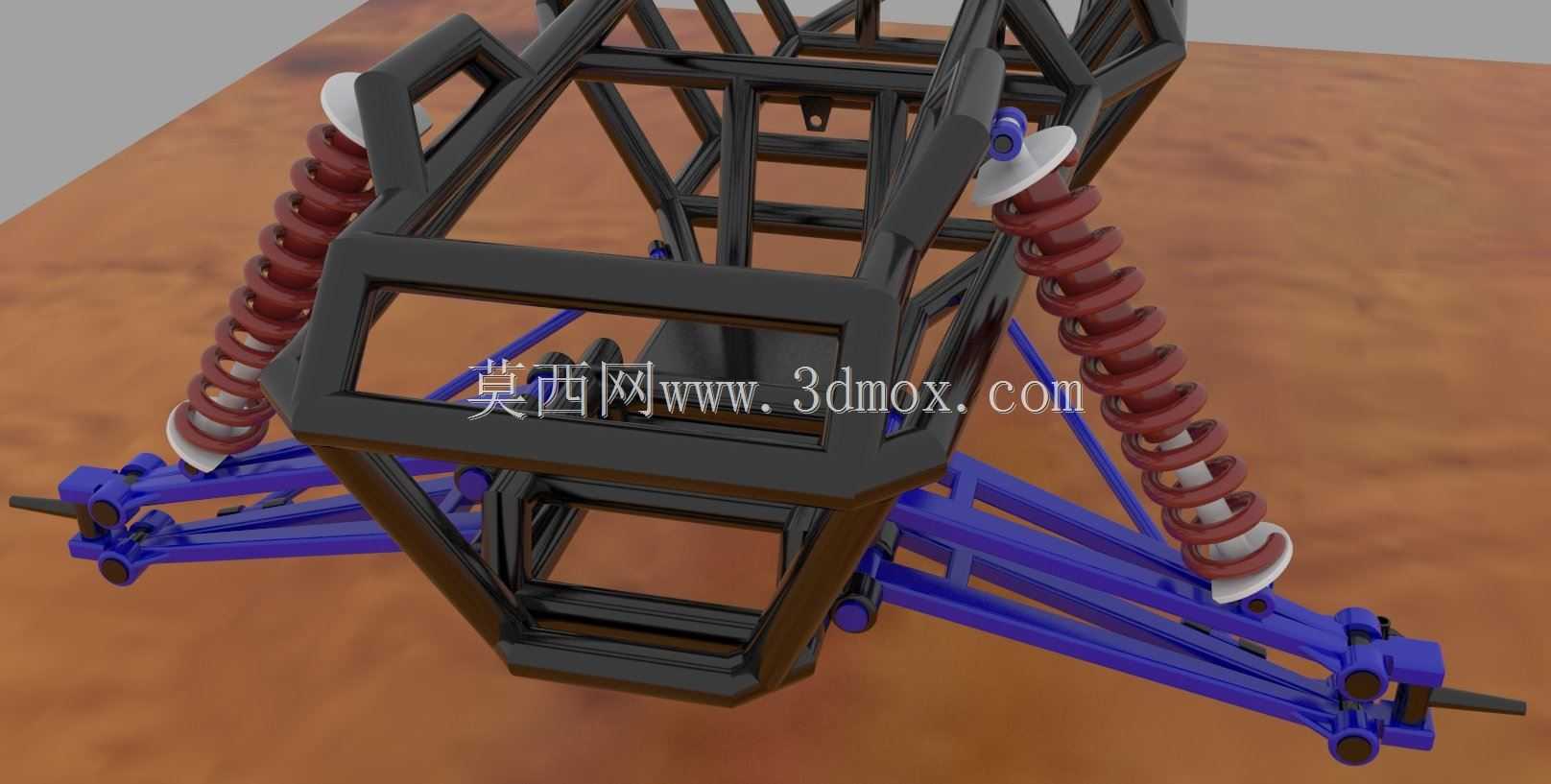

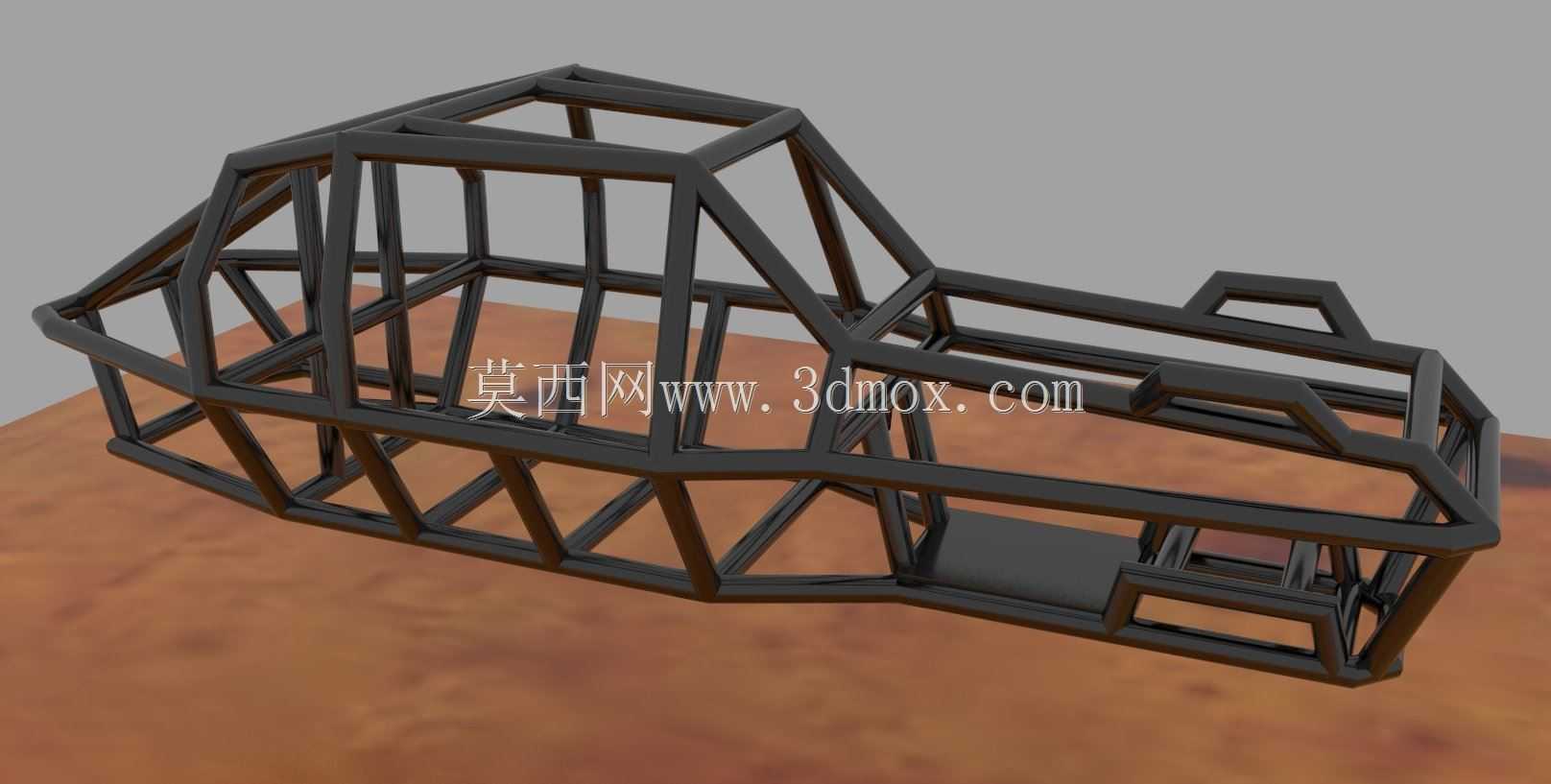

　　这款管架结构的越野全地形车底盘，核心面向非铺装路面的户外穿越、复杂地形作业等场景设计，区别于量产乘用车辆的承载式车身结构，采用空间钢管桁架作为核心承载基体，能够在极端颠簸、路面落差较大的工况下分散应力，避免局部应力集中导致的结构失效。从结构布局来看，车架采用不等径钢管拼接的空间笼式结构，主承力管沿乘员舱周边形成闭环框架，前部预留动力总成安装位，上部设置多组外置照明组件的安装基座，前后悬均采用长行程双叉臂独立悬架结构，匹配螺旋弹簧与液压阻尼减震器组合的减震单元，减震器安装角度经过倾斜优化，能够在车轮大幅跳动时提供充足的行程余量，避免硬冲击传递到车架主体。设计过程中优先考虑了改装适配性，车架的管梁间距预留了通用动力总成、

　　传动组件的安装边界，前后轮距、轴距参数按照小型全地形车的通过性要求设定，接近角、离去角均预留了足够的冗余，能够应对陡坡、沟壑等复杂地形的通行需求。悬架的摆臂采用高强度型材焊接成型，摆臂与车架、转向节的连接点均设置了铰接安装位，可适配不同阻尼系数的减震器更换，满足不同载重、不同地形场景下的调校需求。车架上部的防滚结构与主框架一体焊接成型，无需额外加装防滚架即可满足越野场景下的乘员防护要求，前部的多组灯组安装位可适配不同规格的越野照明组件，满足夜间低能见度场景下的通行照明需求。从安装边界来看，车架中部的乘员舱预留了座椅、转向机构、操纵组件的安装点位，下部预留了电池、燃油箱等附属部件的安装空间，所有安装孔位均按照通用改装件的尺寸规范设定，

　　无需二次大规模改孔即可完成常规组件的装配。车轮端的连接结构兼容常规越野轮胎的安装尺寸，制动组件的安装位预留了盘式制动器的装配空间，可根据使用需求选配不同规格的制动盘与卡钳，满足不同载重下的制动性能要求。整个结构在设计阶段就考虑了野外维修的便捷性，所有承力节点的焊接位置均预留了检修空间，易损部件的安装位置无多余结构遮挡，可在野外无专业举升设备的条件下完成减震器、摆臂衬套等易损件的更换作业。
