轻量化内外联动飞机支架结构设计

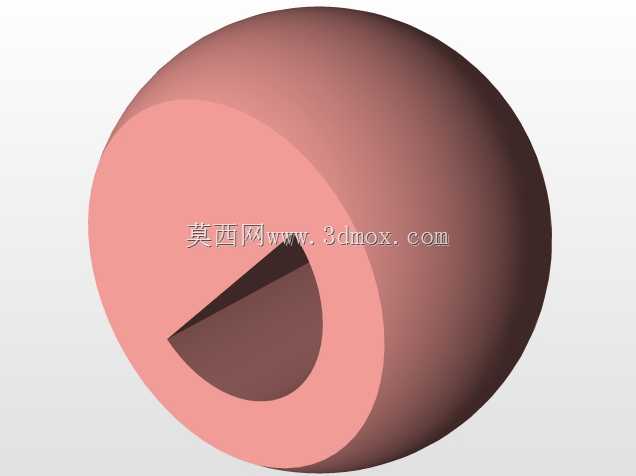

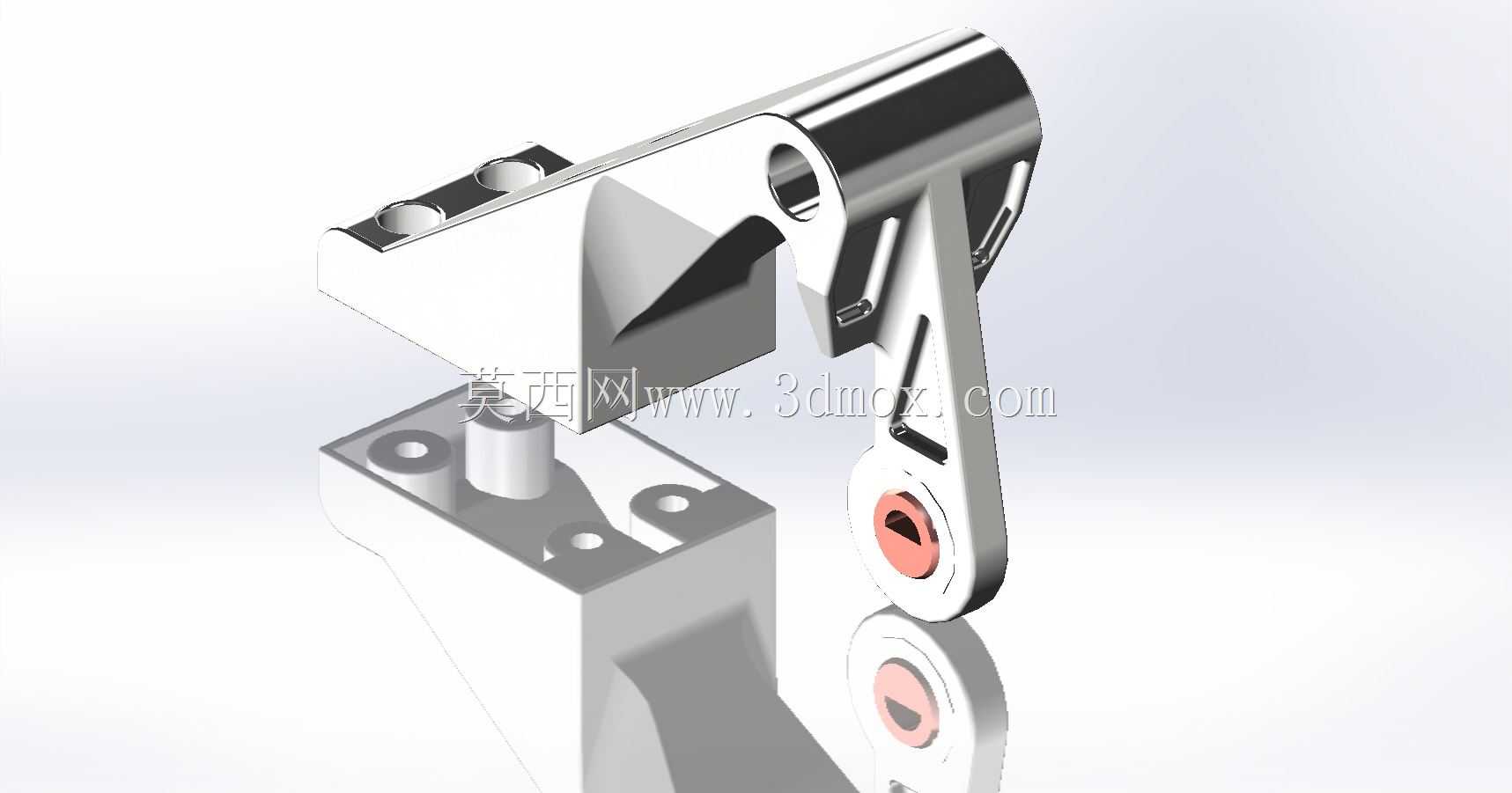

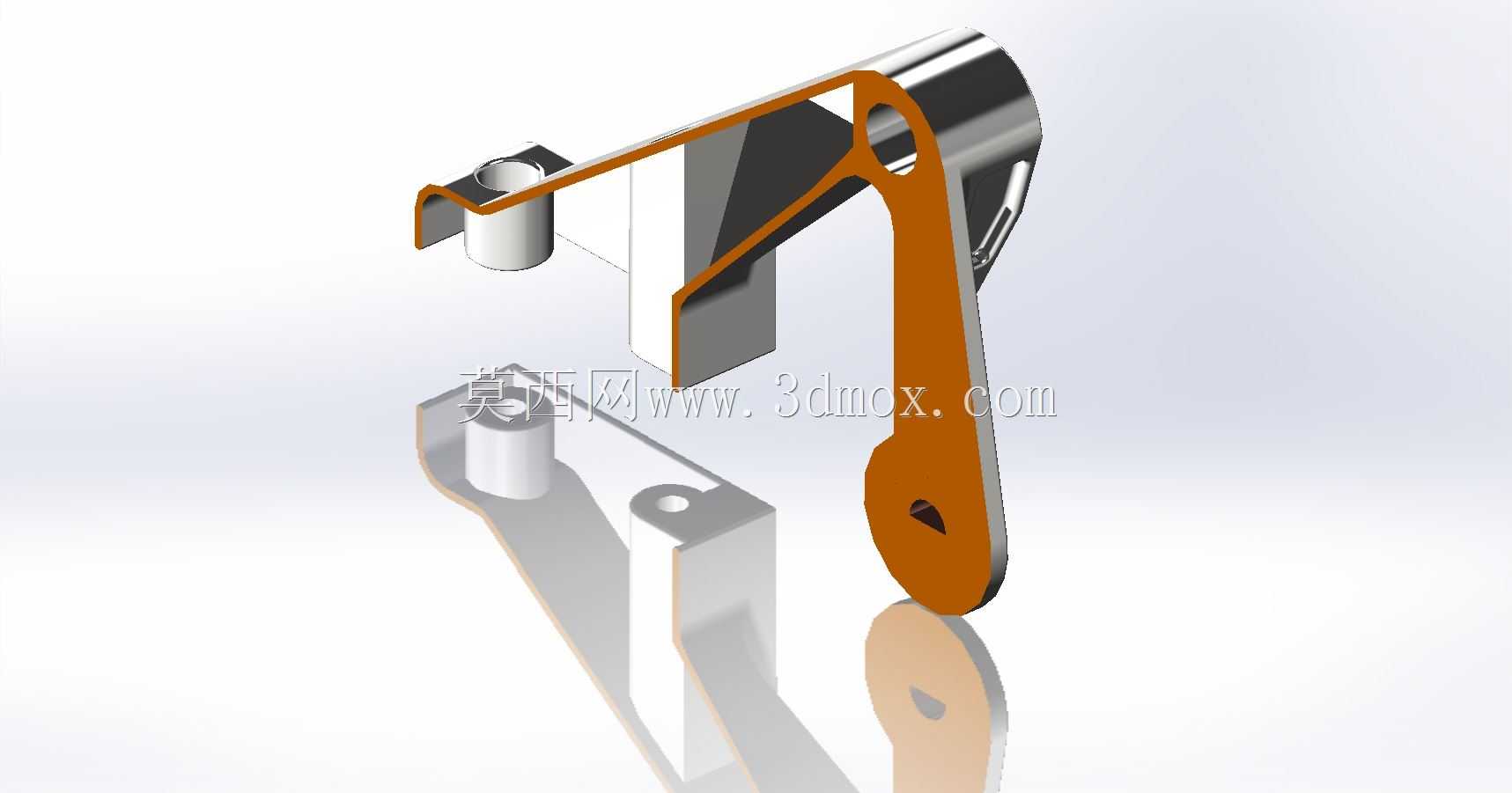

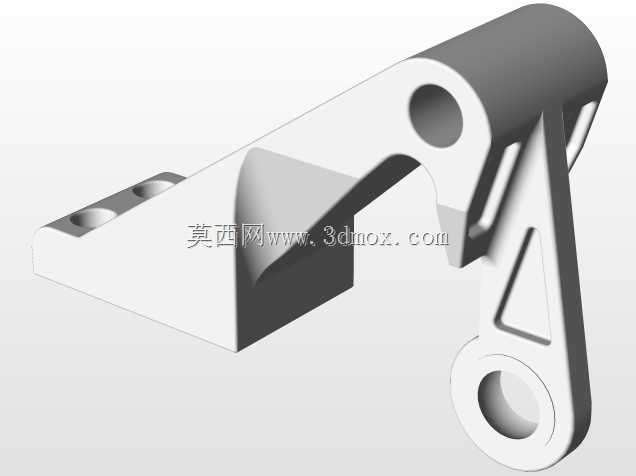

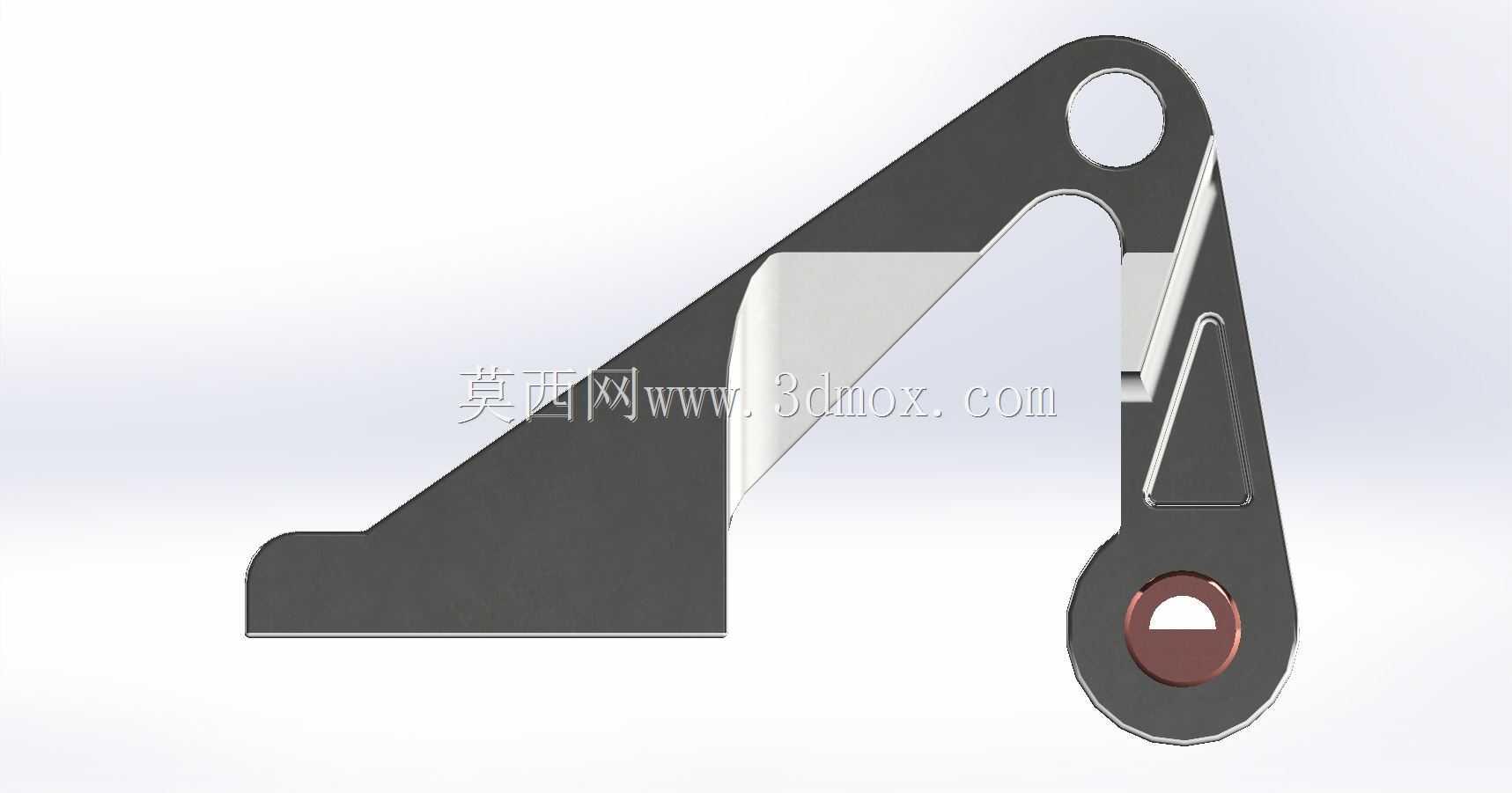

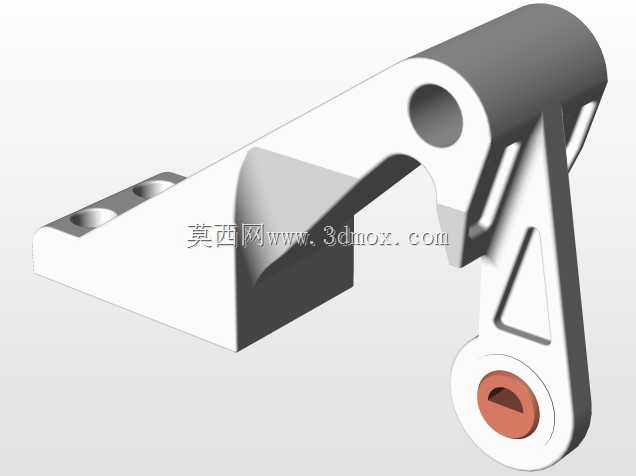

　　航空领域的结构件设计始终在强度冗余与重量控制之间寻找最优平衡点，这款内外联动式飞机支架，正是针对机载设备安装、操纵系统传动支撑场景开发的专用结构件。在实际装机场景中，这类支架需要同时承担静态载荷承载与动态工况下的交变应力传导，既要保证连接部位的定位精度，又要尽可能降低自身重量，减少整机无效载荷。从结构设计逻辑来看，该支架采用分体组合式构型，下部为带多组安装孔位的基座，通过螺栓与机身主承力结构刚性连接，基座上设置的定位凸台能够保证安装时的同轴度要求，避免装配应力集中。上部的铰接臂通过销轴与基座形成转动副，臂身采用镂空式结构设计，在不削弱关键截面抗弯抗扭强度的前提下，去除了非受力区域的多余材料，实现了重量的大幅降低，

　　封套部位的厚度经过反复校核，既满足铰接部位的耐磨要求，又不会造成材料浪费。在功能特性上，支架的内外联动结构能够适配操纵系统的行程需求，铰接部位的衬套设计可以减少转动过程中的摩擦损耗，端部的连接孔位可直接与操纵拉杆或机载设备安装座对接，安装边界经过精准校核，相邻运动部件之间预留了足够的安全间隙，不会在极限行程下发生运动干涉。从工程应用角度出发，这类支架的设计需要充分考虑航空工况下的温度变化、振动载荷影响，所有的转角位置都做了圆弧过渡处理，避免应力集中导致的疲劳失效，安装孔位的间距、孔径公差严格匹配航空标准件的装配要求，不需要二次加工即可直接完成装机适配。结构建模过程中，对每一处受力截面都做了力学性能验算，在保证结构安全系数满足航空设计规范的前提下，最大化去除冗余材料，实现了减重目标与结构可靠性的平衡，铰接部位的转动阻尼经过优化，既能够保证运动顺畅，又不会出现旷量影响操纵精度。
