车库用标准钢型材DIY起重轨道结构

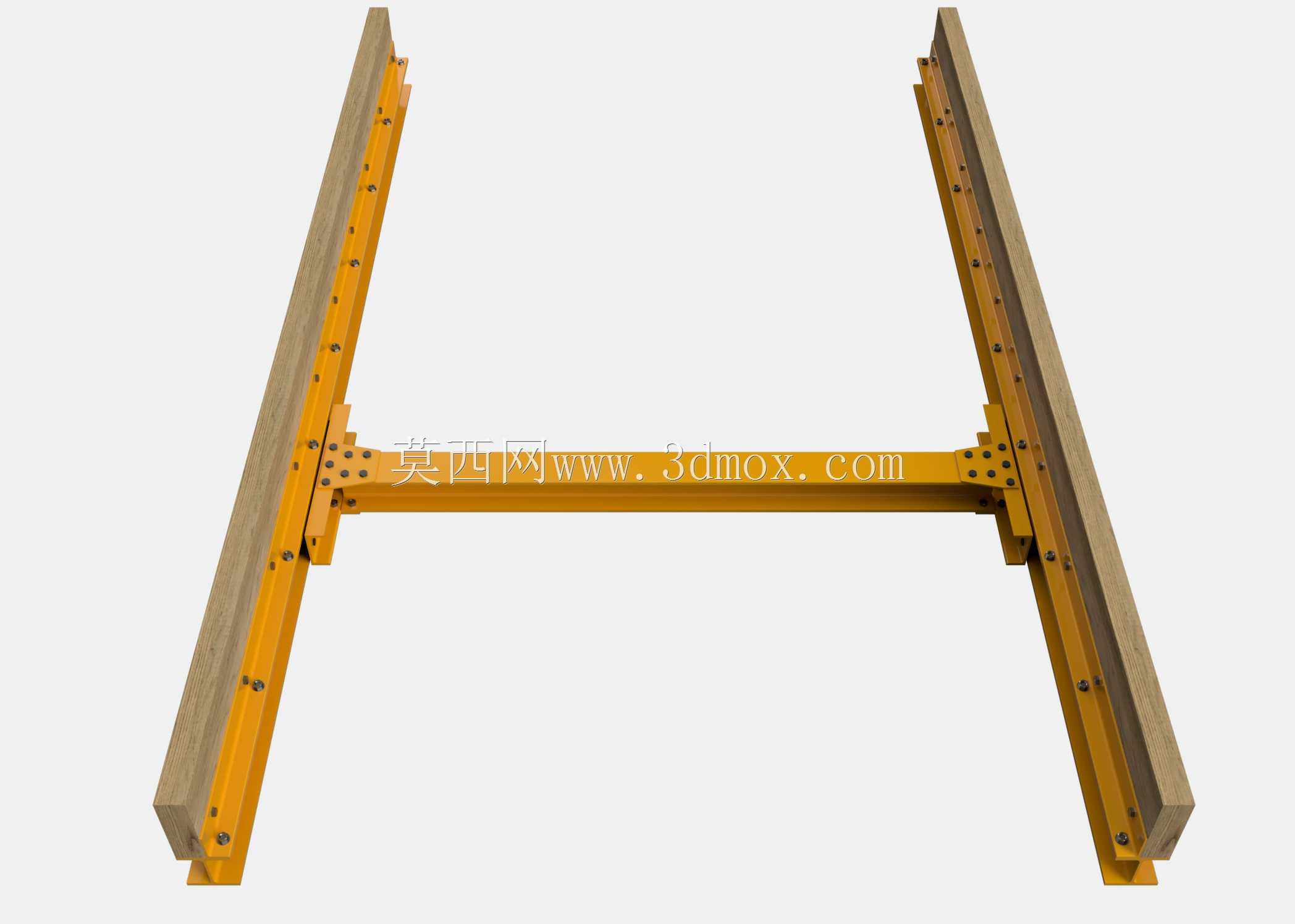

　　这套起重轨道结构主要面向小型车库、私人维修工坊这类空间有限、吊装需求频次不高但对承重稳定性有明确要求的场景，适配额定载荷1000kg的标准GIS起重小车，额定工作载荷设定为750kg，兼顾结构冗余与材料成本控制。整体采用双平行主梁搭配横向连接横梁的门架式布局，两根纵向主梁作为起重小车的行走承载轨道，直接选用市场通用的标准型钢加工，无需定制特殊截面型材，普通机械加工门店即可完成下料、钻孔、焊接工序，大幅降低制作门槛与物料采购成本。纵向轨道的截面选型经过承重校核，轨道上预钻有等间距的安装孔位，既可以通过螺栓组件将轨道直接固定在车库顶部的混凝土预埋结构上，也可根据现场层高加装竖向支撑立柱实现落地式安装，适配不同车库的顶部承重条件，

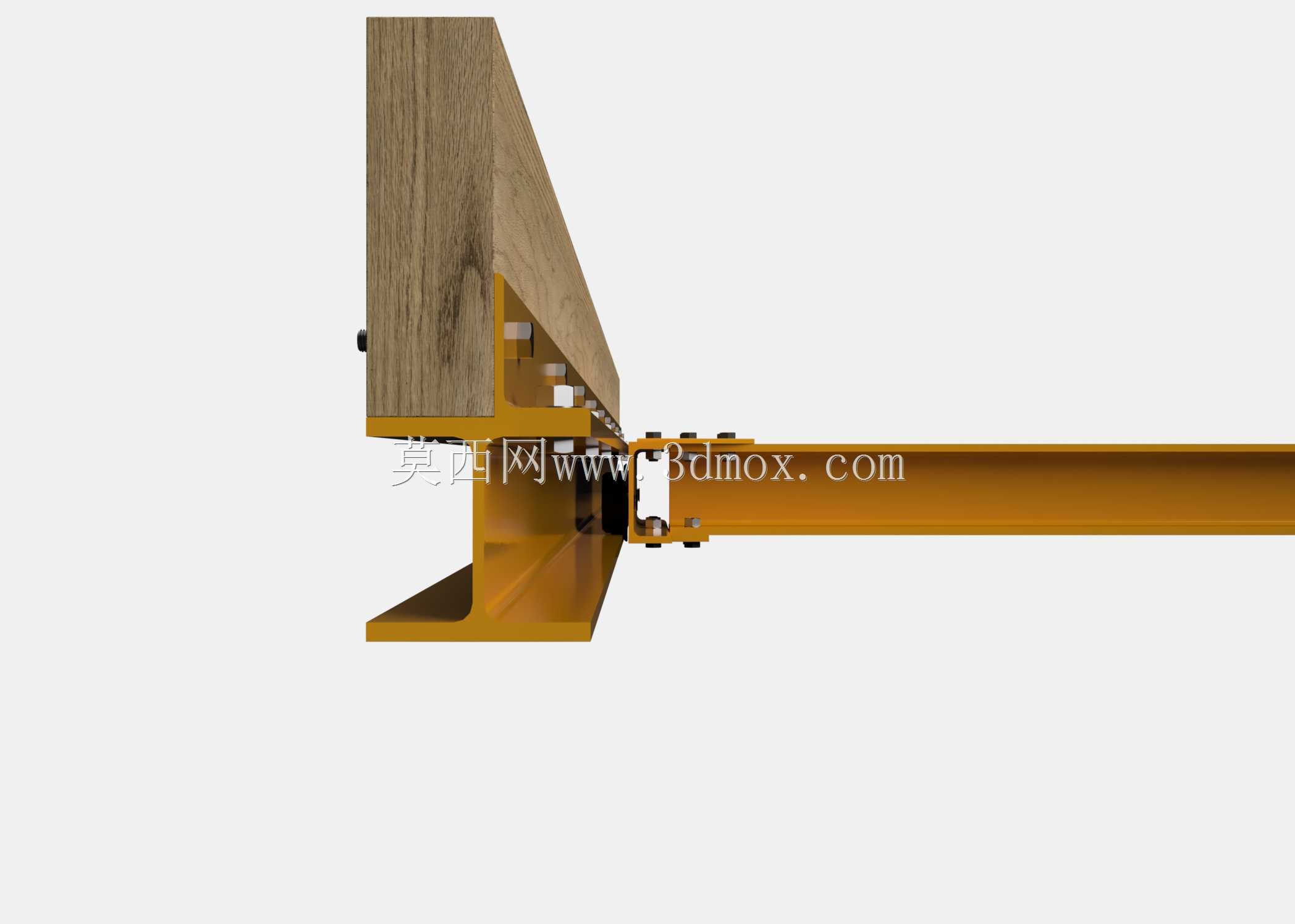

　　避免对原有建筑结构造成额外载荷损伤。横向连接横梁设置在两根纵向轨道的中段位置，通过螺栓与两侧轨道的腹板紧固连接，一方面抵消起重小车行走时产生的侧向倾覆力矩，避免单根轨道受偏载出现形变，另一方面可作为整体结构的吊装定位基准，安装时只需先固定横梁位置再调整两侧轨道的平行度，即可保证小车行走轮与轨道面的贴合度，减少行走卡滞、轮缘磨损过快的问题。轨道与小车接触的行走面经过铣平处理，去除型钢轧制过程中产生的表面氧化层与尺寸公差偏差，保证小车行走时的平顺性，轨道两端设置有限位挡块安装位，可加装橡胶缓冲块与行程限位开关，防止小车行至轨道端点出现脱轨坠落风险。整套结构的安装边界可根据实际车库的开间尺寸灵活调整纵向轨道的长度，

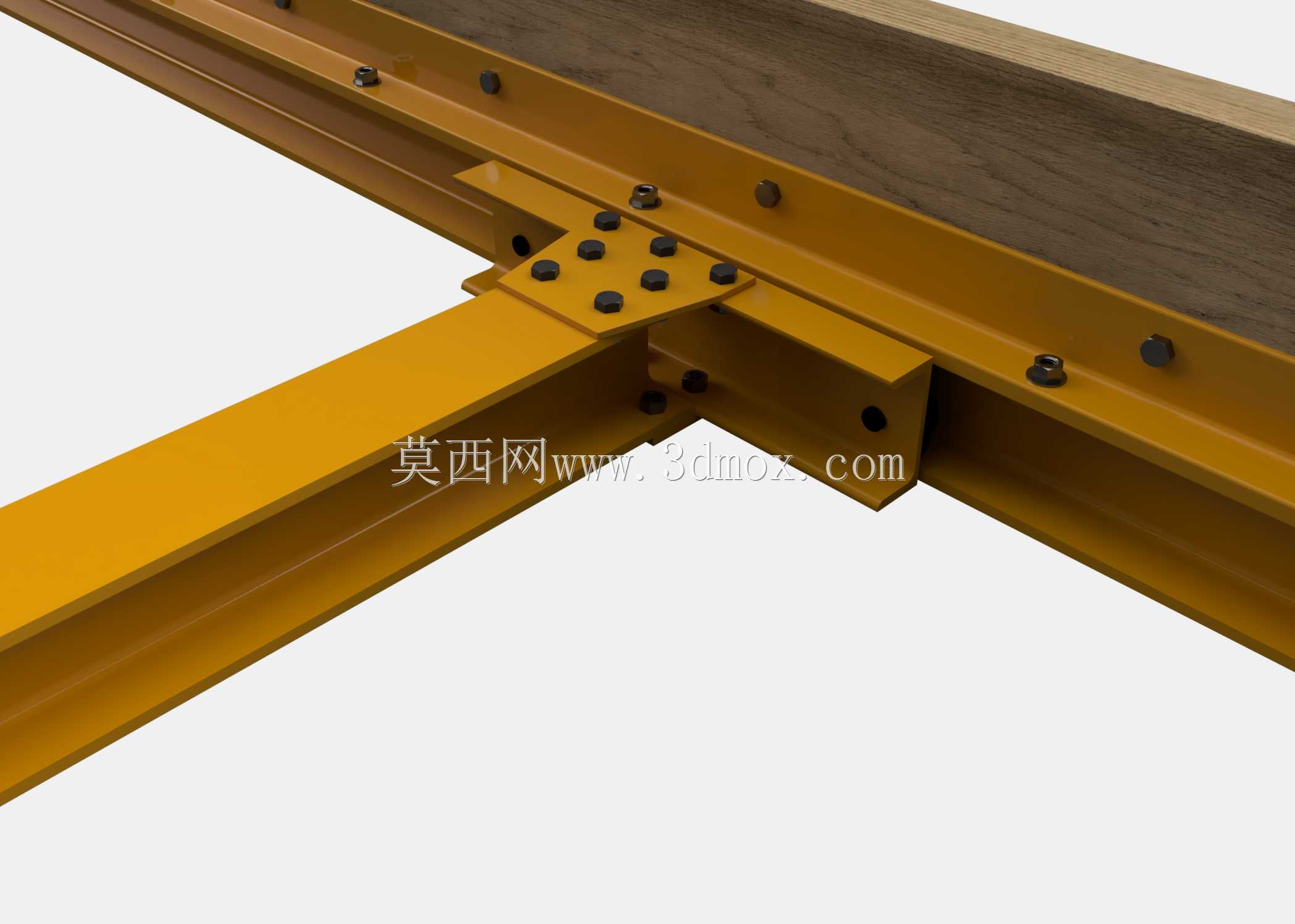

　　横向连接横梁的位置也可根据现场吊装点位的分布沿轨道纵向滑移调整，无需重新加工构件，对于需要在车库内完成汽车零部件拆装、重型工具移位、小型设备吊装的用户来说，无需采购成品重型起重设备，利用常规型钢即可快速搭建出满足使用需求的起重行走路径，结构所有连接节点均采用螺栓紧固的装配式设计，后期如果需要调整工位或者搬迁场地，可全部拆解后重新组装，不会产生焊接结构无法拆分的问题。在结构受力设计上，纵向轨道的支撑点间距经过挠度校核，在额定载荷下轨道的最大下挠量控制在允许范围内，避免长期承重出现永久形变，连接横梁与轨道的连接节点采用多螺栓组排布，分散节点处的集中应力，防止长期受交变载荷出现螺栓松动或者连接部位开裂。轨道侧面预留有辅助附件安装孔位，可根据使用需求加装电缆滑线、气动管路拖链、照明支架等附属配件，拓展轨道的使用功能，适配不同类型的起重小车与吊装作业需求。
