动力竖井施工用5吨龙门起重设备结构

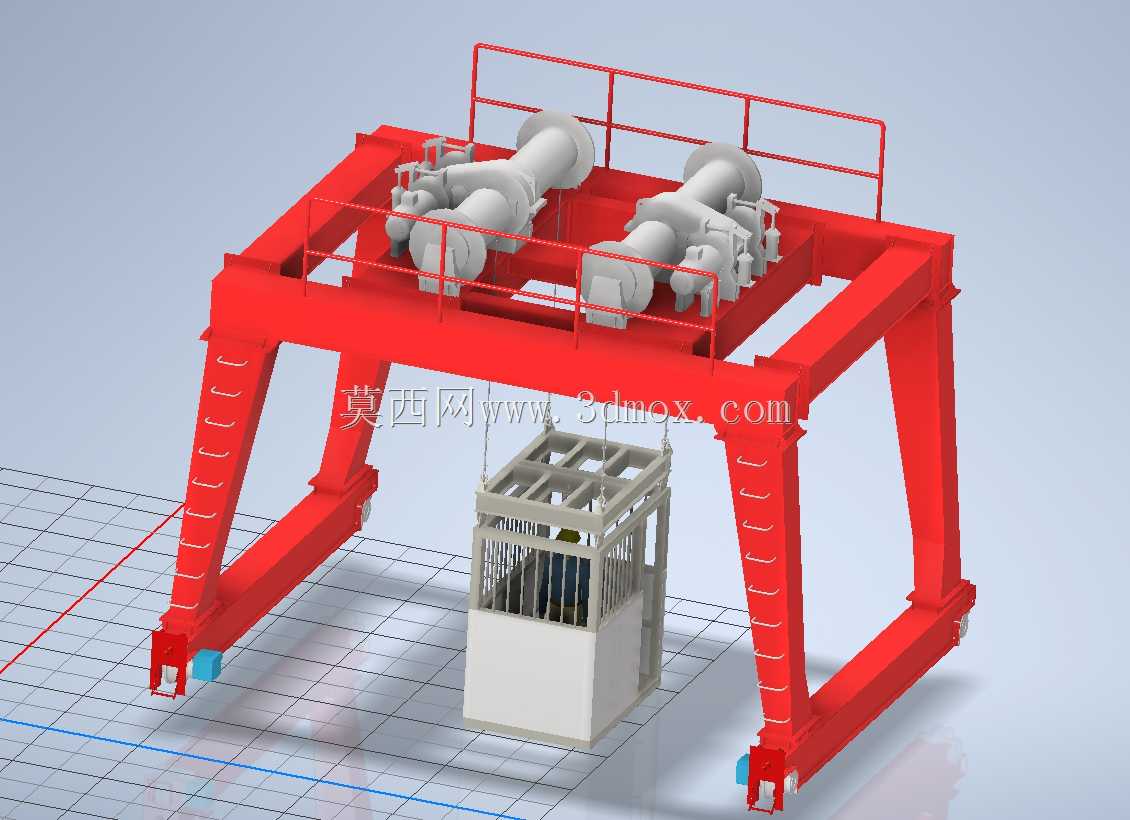

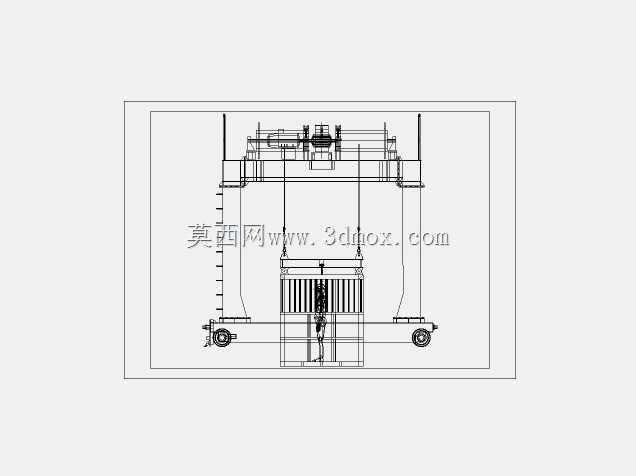

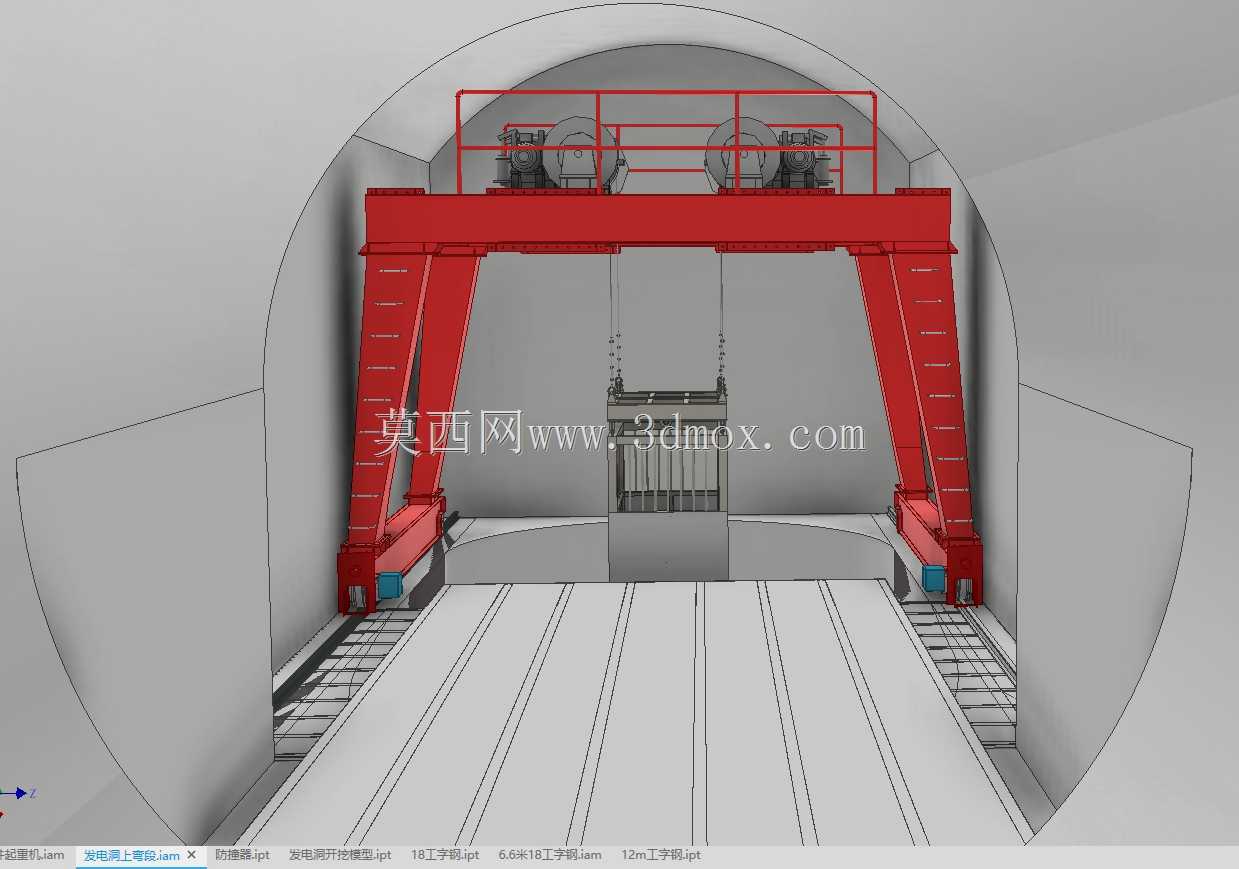

　　在城市地下空间开发、水利水电竖井、矿山基建等垂直深度较大的作业场景中，常规起重设备受场地边界、作业半径限制，很难适配竖井井口固定点位的垂直物料、人员、机具转运需求，这款龙门式起重结构正是针对这类封闭井口作业场景开发的专用起重载体。从结构布局来看，该设备采用双支腿门型框架作为承载主体，整体跨距适配7.0m宽度的井口作业面，整机高度方向预留5.6m的净空作业空间，纵向沿轨道方向的作业覆盖长度为5.6m，安装时仅需在井口两侧铺设平行轨道即可完成走行定位，不需要额外搭建复杂的附着支撑结构，对于井口周边场地狭窄、临时施工场景的适配性较强。设备上部设置双组卷扬提升机构，两组提升单元可独立运行也可同步联动，单组额定承载能力覆盖2.5t载荷，

　　双组同步作业时可满足5t额定起重量的吊装需求，相比单卷筒提升结构，双组布局既可以分担吊点载荷，降低单根钢丝绳的受力负荷，也能在吊笼升降过程中通过双吊点约束减少吊笼的横向摆动，尤其适配竖井内长尺寸机具、渣土容器的平稳升降需求。吊笼部分采用框架式围蔽结构，侧面设置刚性防护栏与安全联锁门，既可以承载施工人员上下竖井，也可转运小型施工机具、爆破器材、支护构件等物料，吊笼与门架支腿内侧设置导向限位结构，升降过程中沿预设导向轨迹运行，避免因井口侧风、载荷偏载导致的吊笼剐蹭井壁问题。设计阶段针对竖井作业的特殊工况做了针对性优化：支腿下部设置走行轮组与夹轨锁紧机构，非作业状态下可沿轨道横移让出井口空间，方便大型钻机、

　　盾构始发构件等大尺寸设备从井口直接吊入，作业时夹轨器锁死轨道，保证起吊过程中整机不会发生位移偏移；门架顶部设置检修防护栏杆，方便运维人员定期对卷扬机构、钢丝绳、滑轮组做日常检查维护；支腿主体采用变截面箱型梁结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低整机自重，减少临时轨道的基础承载压力。从实际作业逻辑来看，该设备完全围绕竖井施工的全流程需求设计：初期竖井开挖阶段，可通过吊笼提升渣土斗完成出渣作业，同步转运支护钢拱架、喷射混凝土机具等下井；竖井衬砌阶段，可吊装模板、混凝土料斗完成衬砌作业；后期竖井附属设施安装阶段，可转运管线、电梯构件、检修设备完成安装作业，覆盖竖井从开挖到运维全周期的垂直转运需求。结构建模过程中，

　　对各部件的连接节点做了精细化还原：卷扬机构与门架主梁采用高强度螺栓组连接，支腿与主梁采用焊接加劲肋的刚性连接节点，走行轮组与支腿下部采用铰接结构适配轨道安装的微小不平度，所有转动部件都预留了润滑维护的操作空间，方便现场运维人员开展日常保养作业。
