AR-15步枪螺旋长笛枪口消焰器

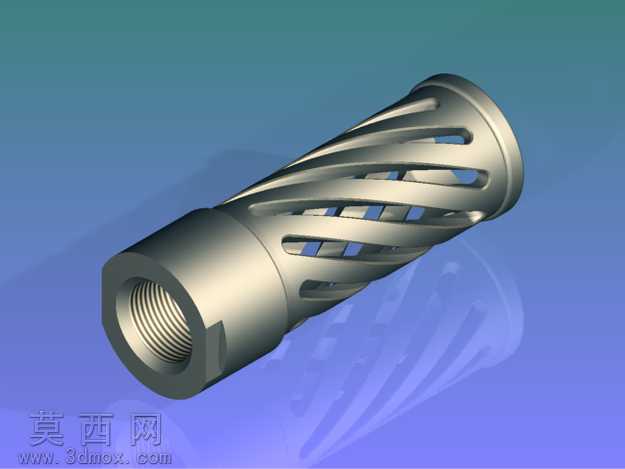

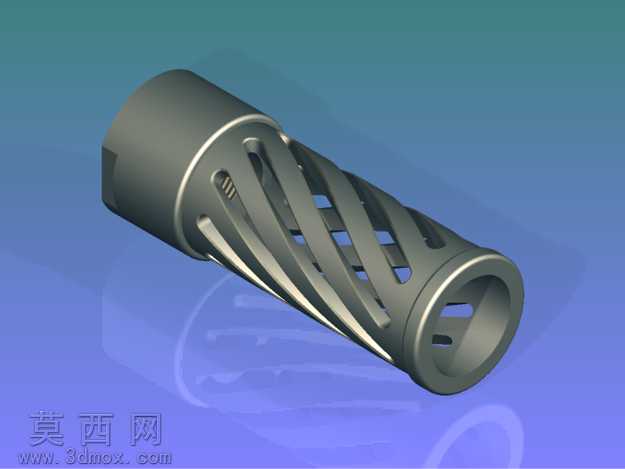

本作品为适配AR-15步枪的螺旋长笛型枪口消焰器三维模型，采用Autodesk Inventor完成参数化建模，整体为同轴回转类筒状结构，建模过程中以中心轴线为基准，先通过旋转特征构建出两端带安装接口的筒体基体，一端为适配步枪枪口的内孔安装段，设置有对应的定位贴合面与装配限位结构，保证与枪口连接的同轴度与装配稳固性，另一端为敞口的排气端。模型核心的螺旋开槽结构采用螺旋扫掠切除特征完成，共设计9条均匀分布的螺旋长笛形开口，建模时严格控制螺旋升角、开槽宽度与槽体深度参数，保证各条槽道沿筒体周向均匀排布，螺旋走向流畅顺滑，槽体边缘做了微小的圆角过渡处理，避免尖锐应力集中，同时还原真实产品的工艺细节。材质设定上采用哑光合金钢材质，渲染阶段调整金属粗糙度、环境反射参数，还原枪械配件表面的氧化处理质感，通过蓝紫渐变背景配合定向打光，突出筒体表面的曲面光影变化与螺旋槽的立体结构，清晰展现槽道内部的结构形态。设计思路围绕鸟笼型消焰器的核心功能展开，区别于传统直槽消焰器，螺旋长开槽结构能够在弹头出膛瞬间，对枪口喷出的高压火药燃气进行多方向的螺旋导流，让高温燃气通过螺旋槽道逐步分流、膨胀、冷却，打乱燃气喷出的轴向流场，减少枪口焰的形成与枪口上跳幅度，同时均匀分布的9条开槽能够平衡燃气导出的反作用力，提升射击时的枪口稳定性。建模过程中对筒体壁厚做了等比例还原，保证结构强度的同时控制整体重量，所有装配面的尺寸公差均按照真实枪械配件的装配标准设定，模型可直接用于结构展示、3D打印验证或者枪械配件的设计参考，整体结构无破面、无重叠特征，参数化建模的特征树清晰可编辑，可根据不同口径的适配需求调整内孔尺寸与开槽参数。
