共形曲线环形导向传动工装结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:473481
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构
  • 共形曲线环形导向传动工装结构

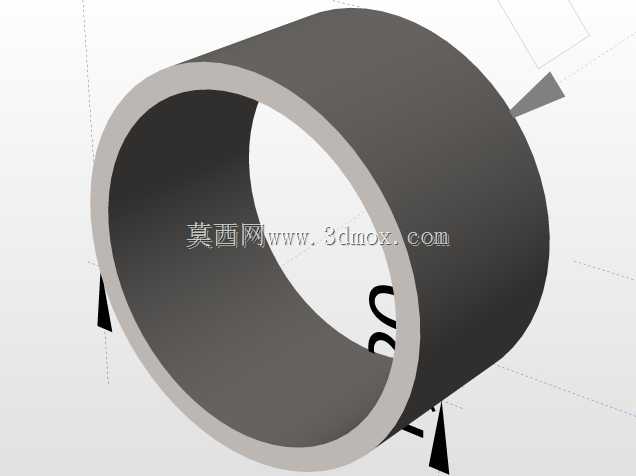

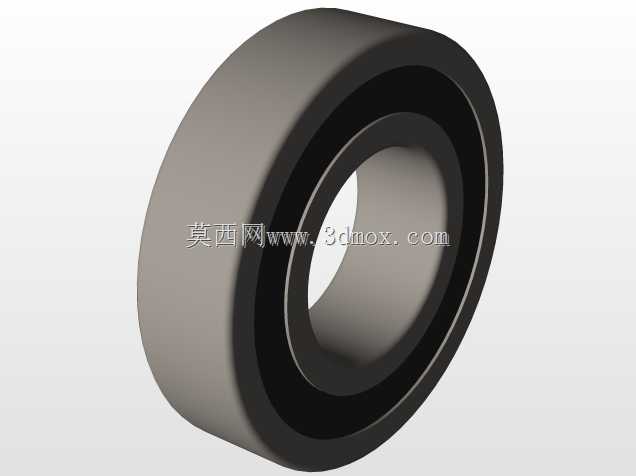

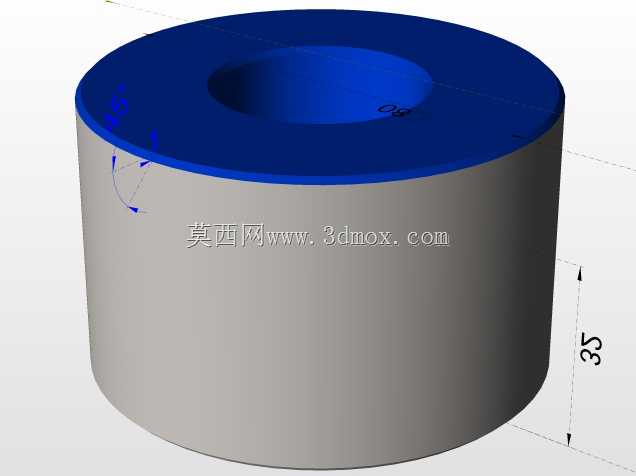

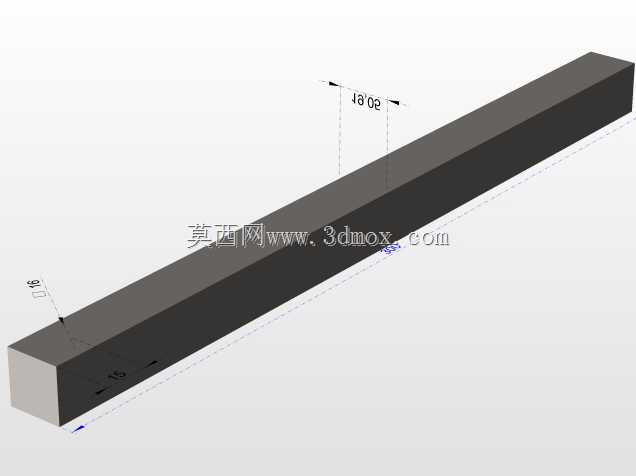

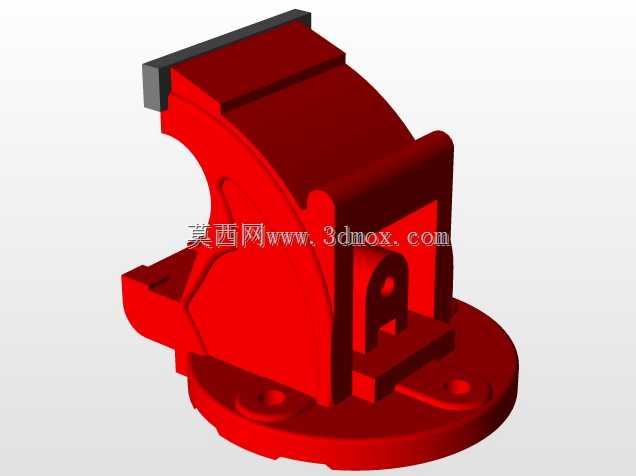

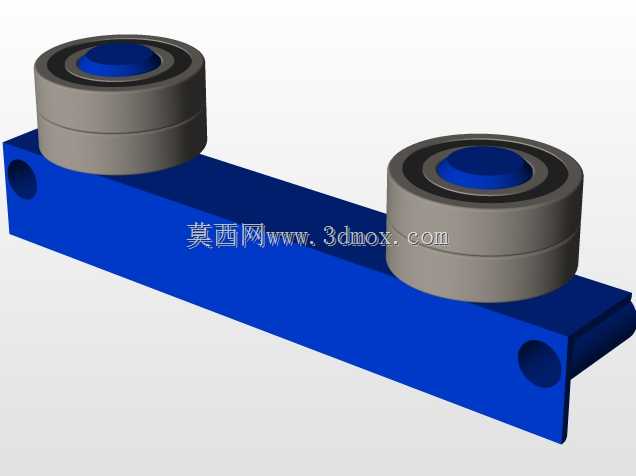

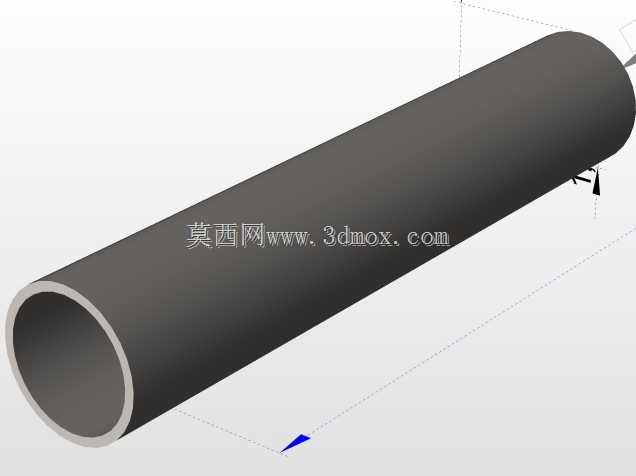

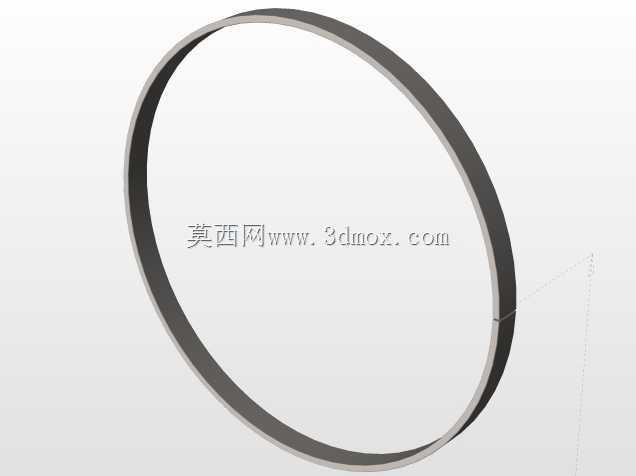

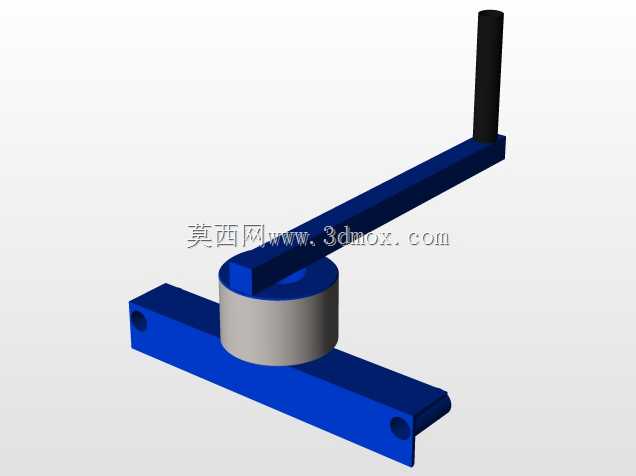

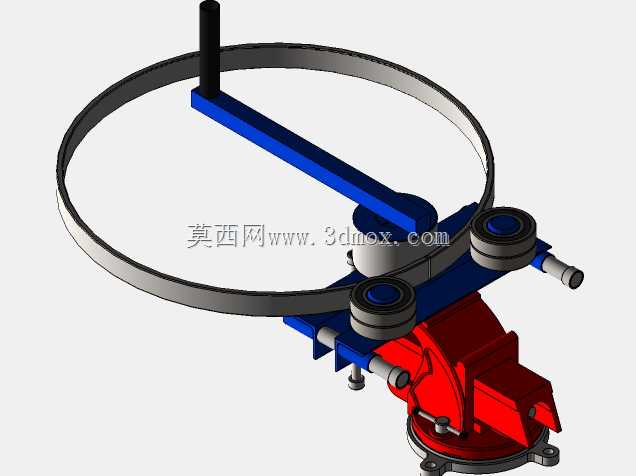

  这套环形曲线导向传动结构,主要面向需要环形轨迹往复或连续输送、作业的工业场景,常见于电子元器件组装工位的循环输送线、小型工件检测工位的回转工装、食品包装环节的环形供料单元,可替代传统皮带线搭配回转台的冗余结构,压缩工位排布的空间占用。从结构设计逻辑来看,主体采用闭合式环形扁钢轨道作为承载基准,轨道截面为矩形扁条形态,适配标注的1/4英寸×2英寸扁钢型材规格,轨道内侧与外侧的接触面均做了粗糙度管控,保证滚轮滚动时无卡滞、无偏磨。轨道下方的支撑组件采用三个V型槽滚轮作为抱紧约束,两个滚轮布置在轨道外侧、一个布置在轨道内侧,形成过定位约束抵消轨道径向的窜动余量,滚轮内置深沟球轴承,可承受径向与少量轴向载荷,适配中低速连续运转的工况。

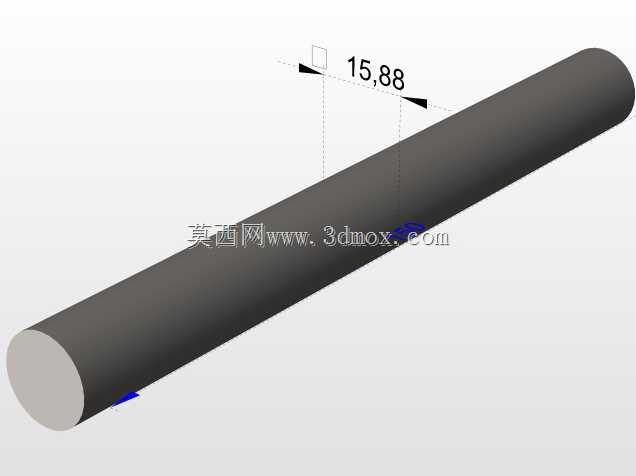

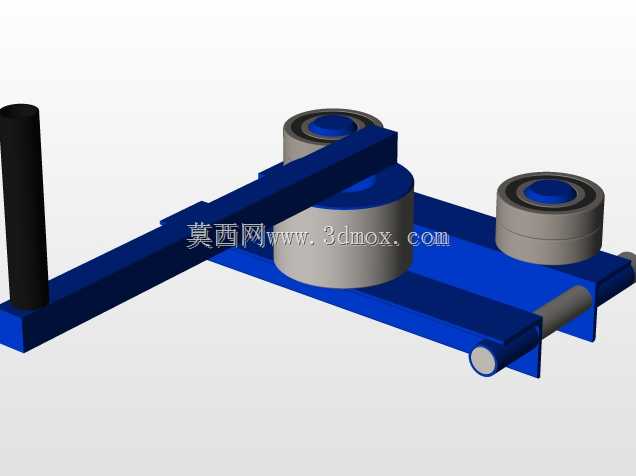

  滚轮安装座采用可调式腰型孔设计,安装时可通过调整螺栓位置改变滚轮与轨道的预紧间隙,补偿轨道加工产生的形位公差,避免装配后出现滚轮悬空或压接过紧的问题。驱动端采用蜗轮蜗杆式回转减速单元作为动力输入,减速单元的输出轴与摆臂刚性连接,摆臂末端设置导向销轴与轨道上的滑动座配合,将减速单元的回转运动转化为滑动座沿环形轨道的循环运动,摆臂长度经过精确计算,运动过程中销轴与滑动座的配合间隙控制在0.1mm以内,避免传动过程中出现冲击与回程误差。安装边界方面,整套结构的环形轨道外径可根据工位需求调整,当前结构的安装底座预留了四个M8的螺栓安装孔,可直接固定在铝型材工作台或钢制机架上,底座与减速单元之间设置了定位止口,保证装配时的同轴度要求。

  轨道上方设置的竖向定位杆,可用于安装作业执行端的夹具、检测探头或喷码头等功能部件,随滑动座沿环形轨迹完成多工位循环作业。设计过程中特意将滚轮组件的润滑通道预留出来,日常维护时可直接在滚轮注油嘴加注润滑脂,无需拆解结构,降低运维成本。轨道的拼接位置采用45度斜接接口,接口处打磨平整后用连接块固定,保证轨道接缝处的平滑过渡,避免滚轮经过接缝时产生跳动。整套结构的载荷重心集中在底座安装面上方150mm范围内,高速运转时不会出现倾覆力矩过大的问题,适配10kg以内的负载搭载需求,可根据实际使用场景更换不同材质的轨道与滚轮,比如洁净室场景可采用不锈钢轨道搭配聚氨酯滚轮,降低运转噪音与粉尘产生。
