户外便携折叠式炭烤炉结构设计

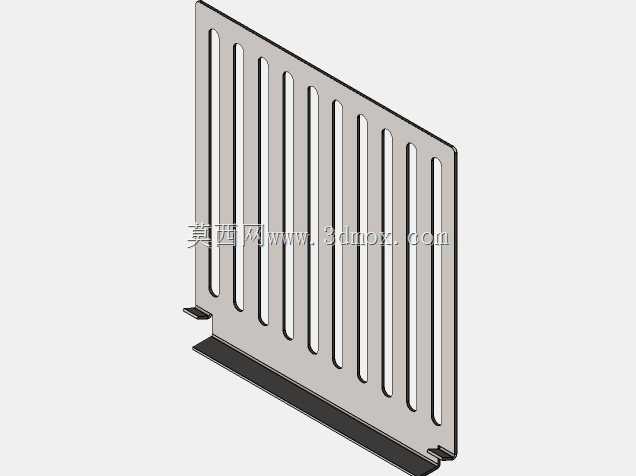

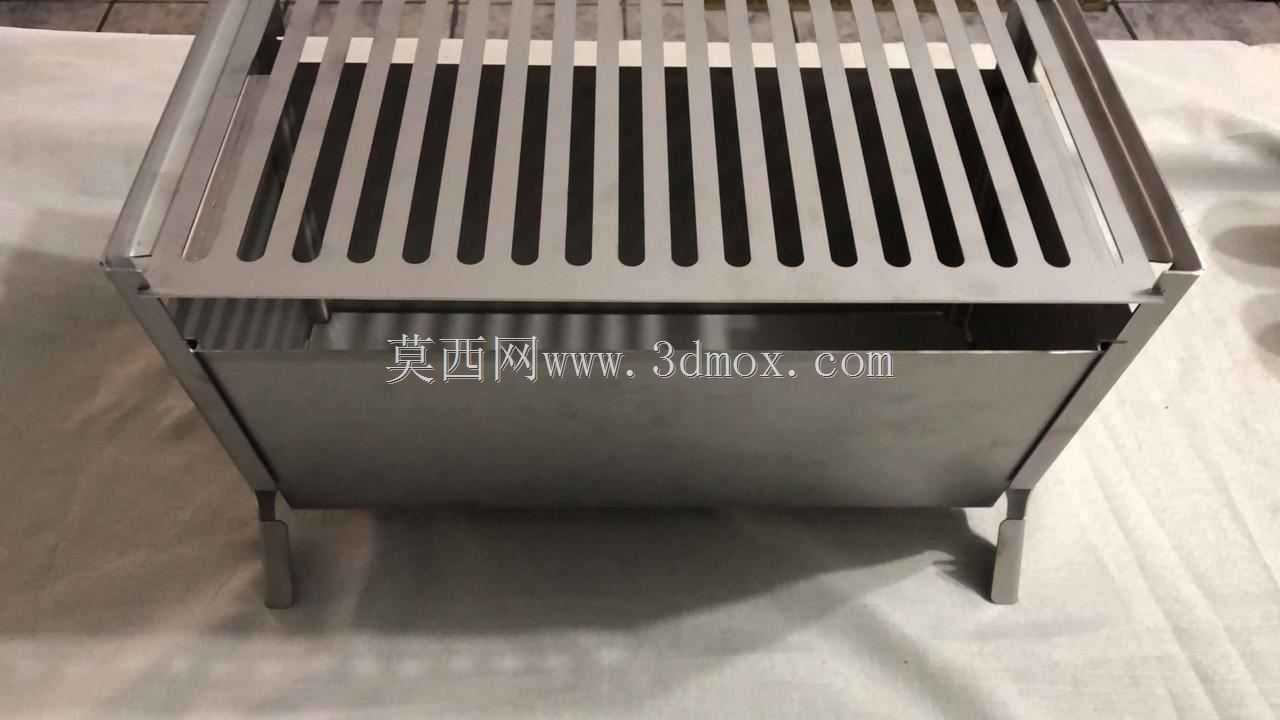

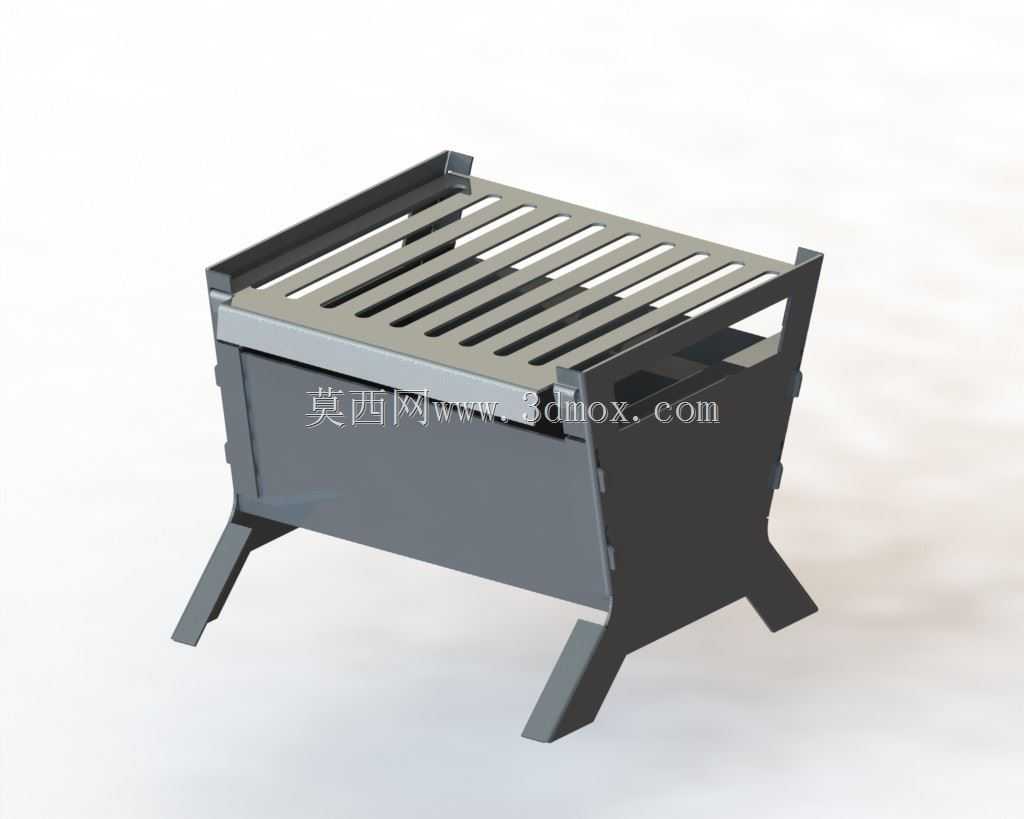

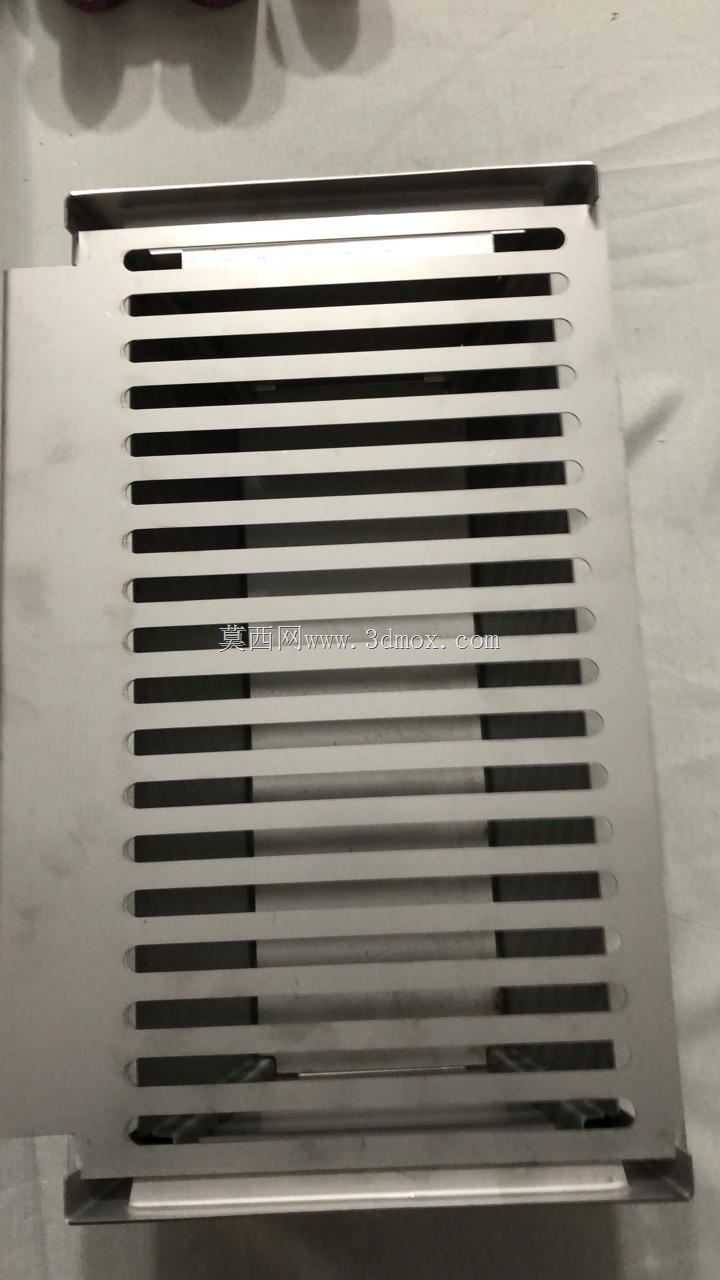

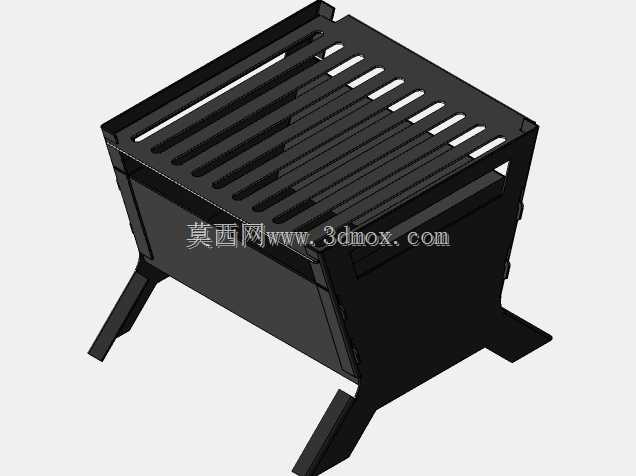

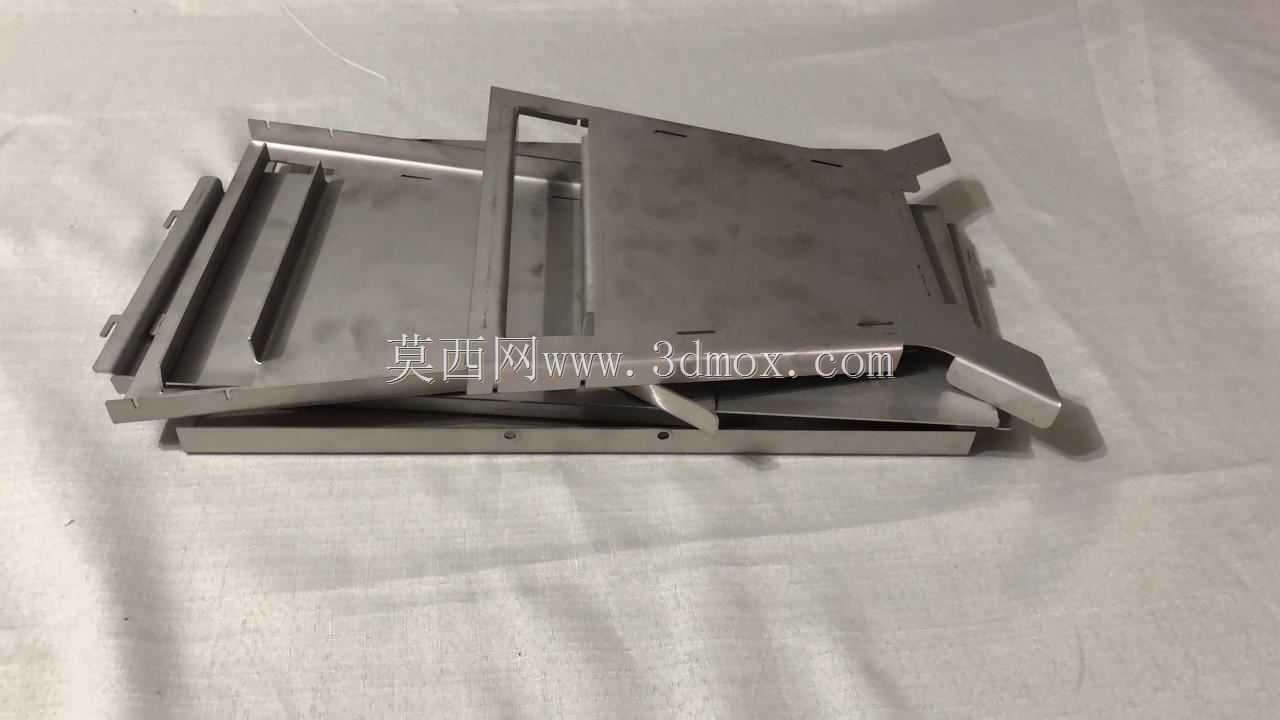

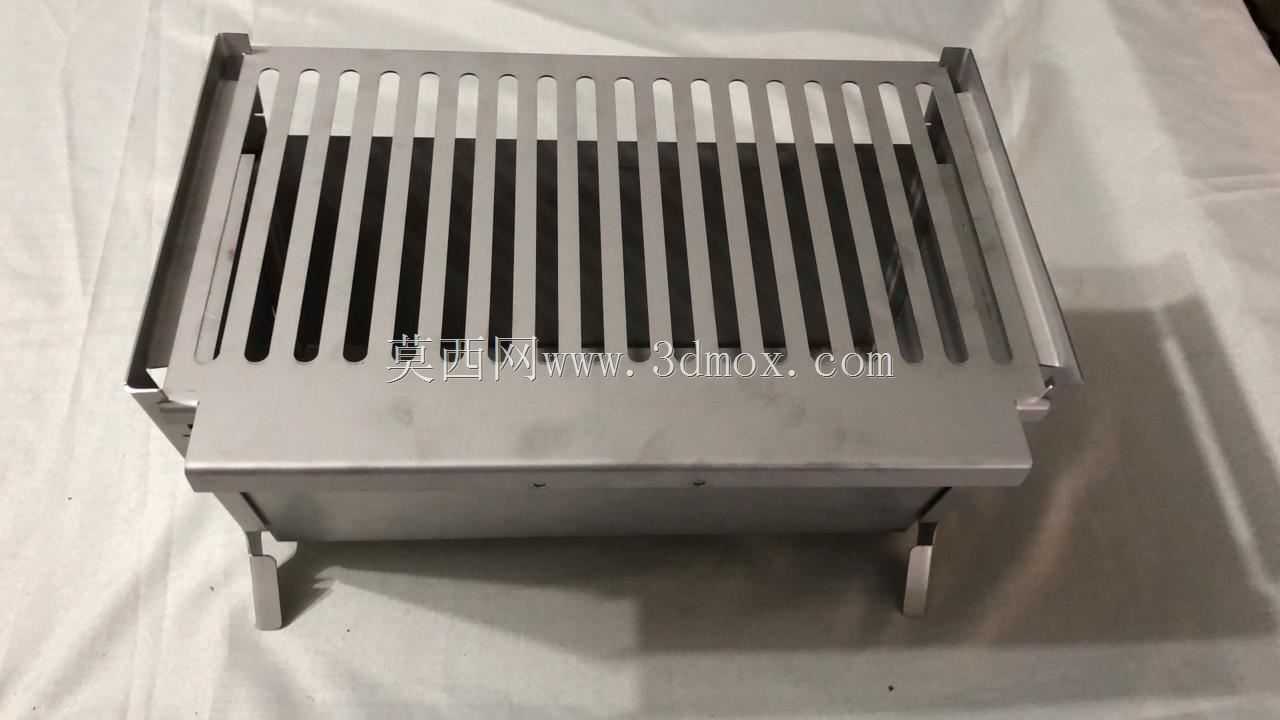

　　这款折叠炭烤炉的结构设计，核心围绕户外露营、庭院聚餐、短途自驾野炊等场景的使用需求展开，区别于传统固定式烤炉的笨重形态，整体采用无额外紧固件的插接折叠逻辑，所有支撑腿与炉体侧板均通过钣金折弯形成的卡扣结构实现装配，无需额外工具即可完成快速展开与收纳，收纳状态下整体为规整平板形态，可轻松放入车载储物格、露营装备箱内，大幅降低户外携带的空间占用。从功能特性来看，炉体上部采用等间距排布的格栅式烤网，格栅间隙经过反复校核，既可以保证炭火的热量均匀向上传导，避免食材局部焦糊，又能防止小块食材掉落至炭仓内；烤网边缘做了翻边折弯处理，既提升了整体结构强度，避免长期高温烘烤出现形变，也能防止烤网在搬运过程中从炉体滑脱。下部炭仓采用围合式钣金结构，

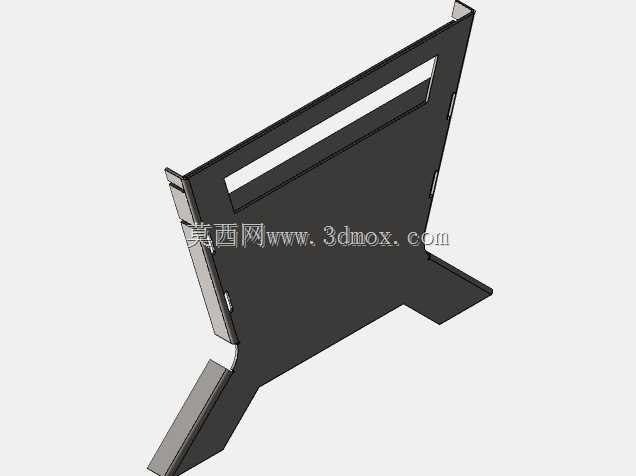

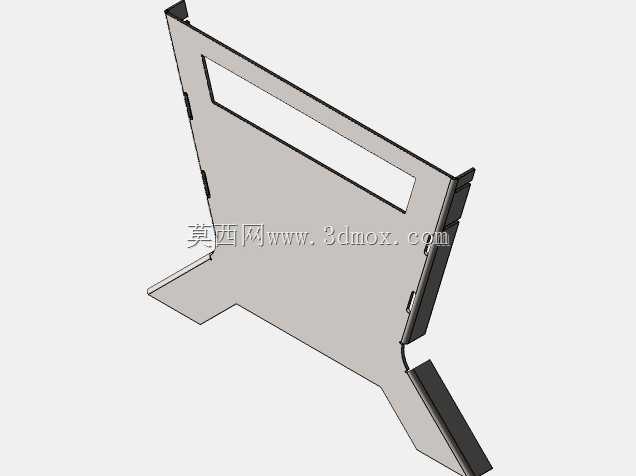

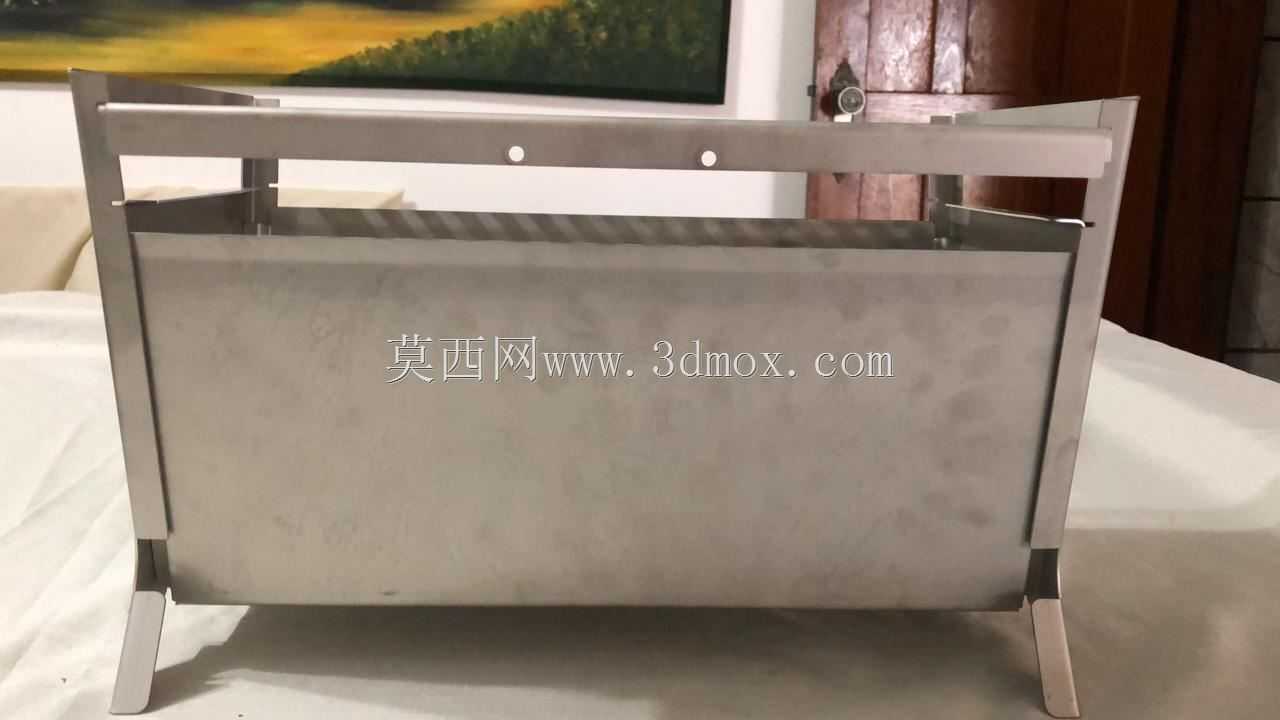

　　侧板之间通过咬合式折边连接，拼接缝隙控制在1mm以内，可有效防止炭灰从缝隙漏出污染使用场地，同时围合结构能够在炉内形成稳定的热对流环境，减少户外侧风对炭火燃烧效率的影响，无需额外加装挡风板即可在三级风力环境下正常使用。支撑腿采用外扩式斜角设计，四个支脚的落点形成的支撑面尺寸大于炉体投影尺寸，结合支脚底部的折弯平边结构，放置在草地、砂石地等不平整户外地面时，可通过轻微调整支脚角度实现稳定放置，避免使用过程中出现侧翻风险；支腿与炉体的连接位置设置了多道限位折边，展开后可自动卡入限位位，承重状态下不会出现意外折叠，整体静态承重可达15kg，能够满足常规家庭聚餐的食材烤制承载需求。设计过程中充分考虑了钣金加工的工艺可行性，

　　所有零部件均采用等厚度冷轧钢板冲压折弯成型，无复杂曲面结构，无需焊接工序即可完成整机组装，既降低了加工制造成本，也方便用户后期对损坏的单个部件进行更换；炉体所有外露边缘均做了卷边或倒钝处理，避免组装、使用过程中出现划伤风险。从安装边界来看，展开状态下整体占地尺寸适配常规露营桌的摆放空间，也可直接放置在地面使用，炉体高度符合人体站立操作的舒适区间，无需过度弯腰即可完成食材翻面、撒料等操作；收纳状态下的平板形态可堆叠存放，适合户外装备租赁商家批量存储运输，也可作为应急炊具配备在户外救援、野外作业的装备清单中。炭仓内部预留了足够的炭火盛放空间，一次添加木炭可满足两小时以上的烤制需求，炭仓底部预留了通风间隙，可自然进风助燃，无需额外配置电动送风装置，完全依靠自然通风即可维持炭火稳定燃烧。
