索普拉离心式通风机结构设计

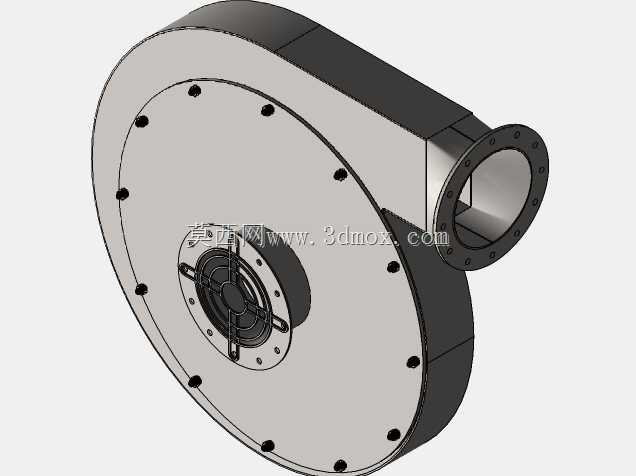

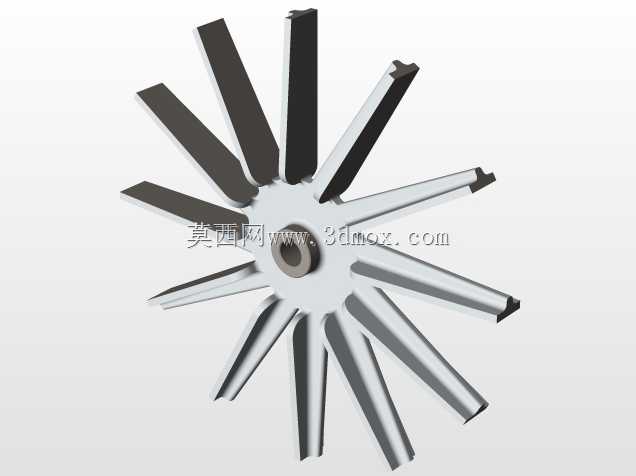

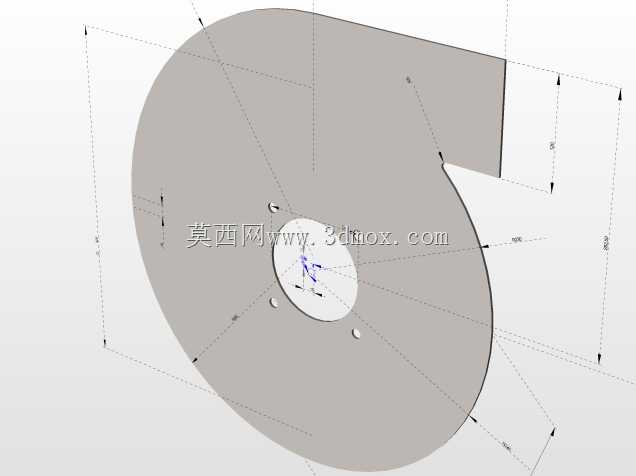

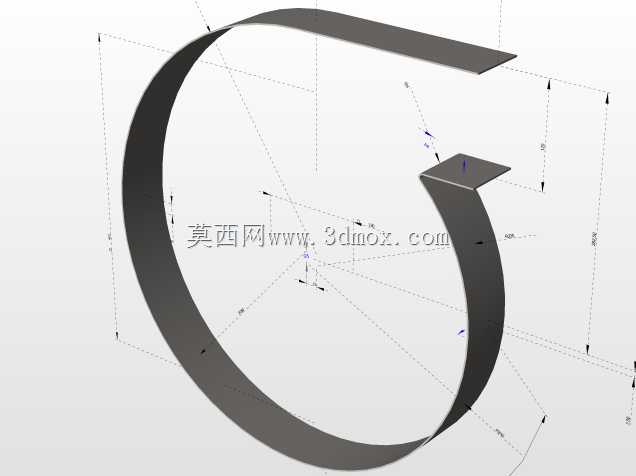

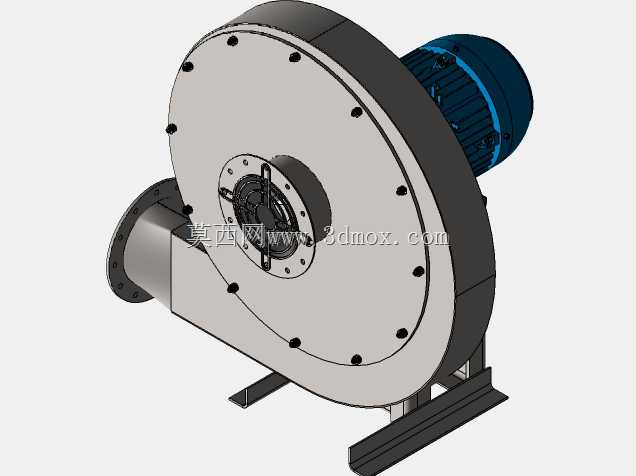

　　这款索普拉离心风机的三维结构，核心围绕小流量高压送风的工况需求展开，额定工况下风量可达30立方米每分钟，适配车间局部排风、小型设备风送、除尘系统末端引风等多种工业场景。从结构布局来看，模型完整还原了蜗壳、叶轮、传动连接段、驱动电机、安装底架的全部装配关系，蜗壳采用焊接式钢板拼合结构，型线按照对数螺旋线轨迹设计，能够最大程度降低气流在壳体内的湍流损耗，将叶轮甩出的高速气流平顺导向出风口，减少局部压损。叶轮部分采用前弯式叶片设计，相比后弯叶片能够在相同叶轮直径下获得更高的出口风压，适配需要较高送风压力但风量需求不大的管路系统，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，避免应力集中，同时减少气流在叶道内的分离损失。

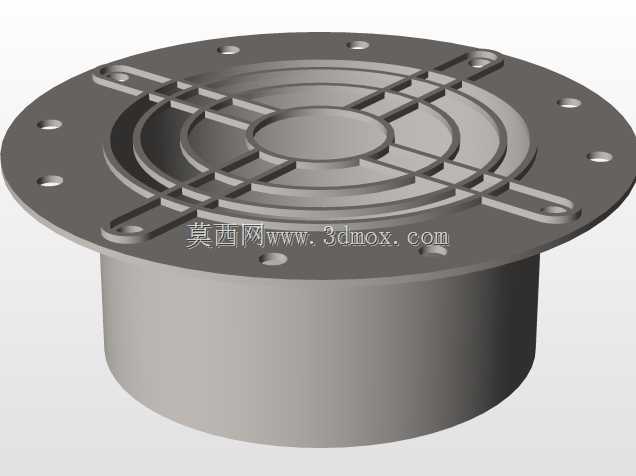

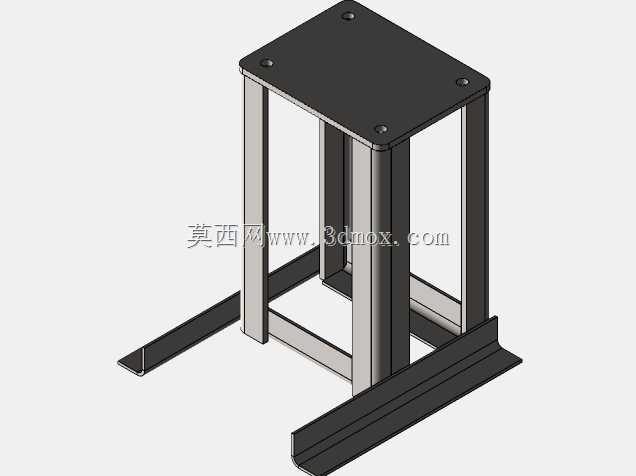

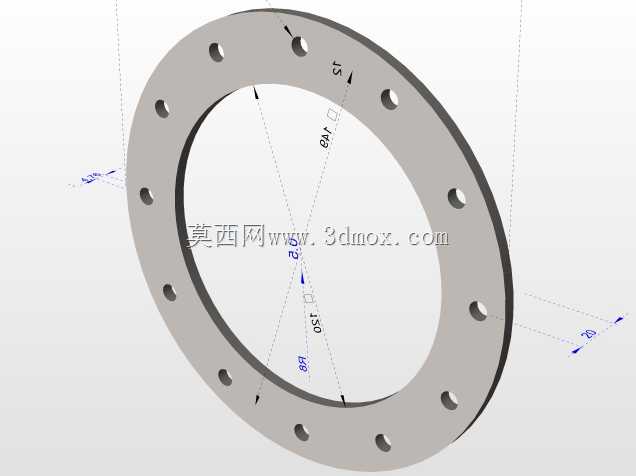

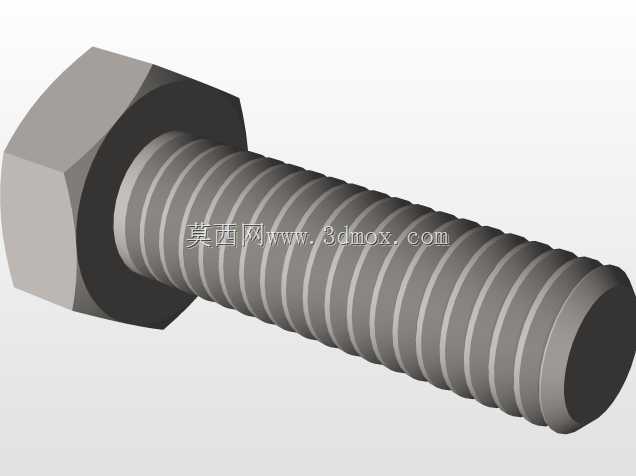

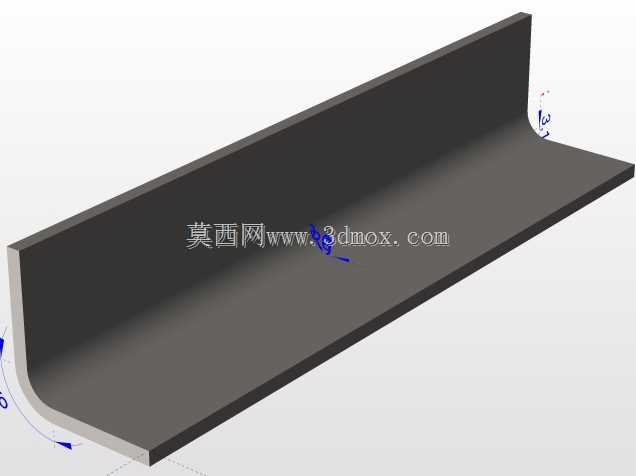

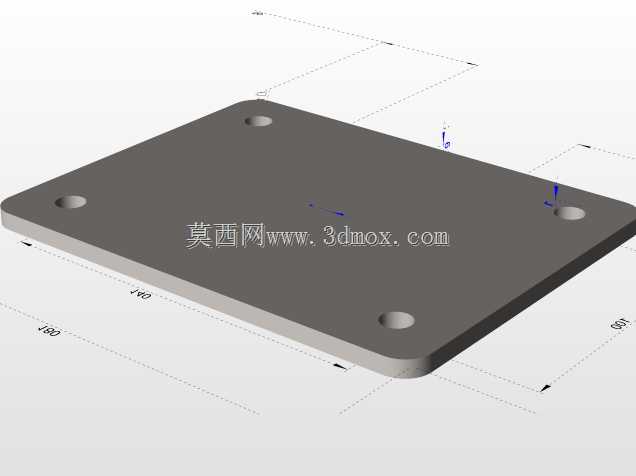

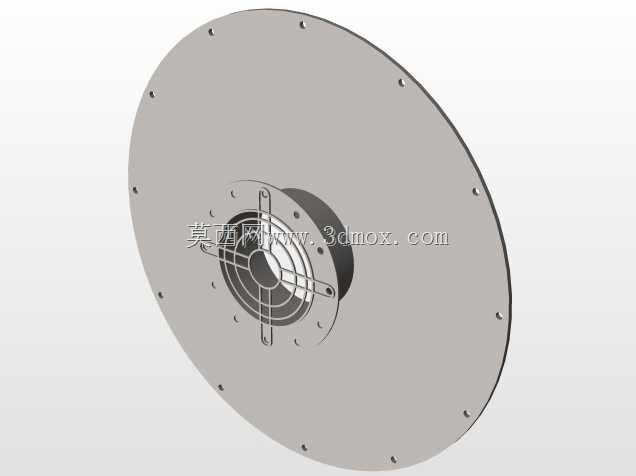

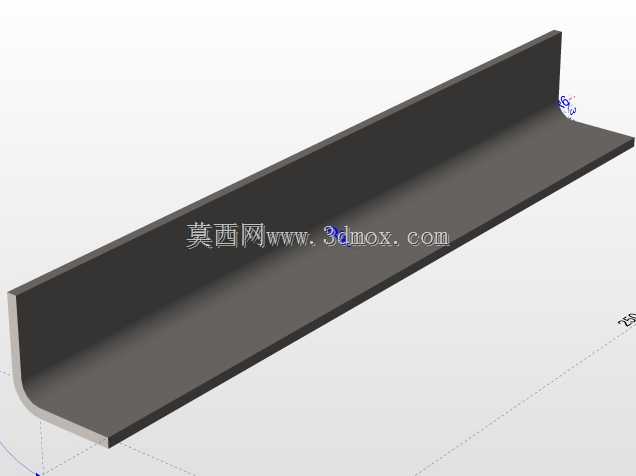

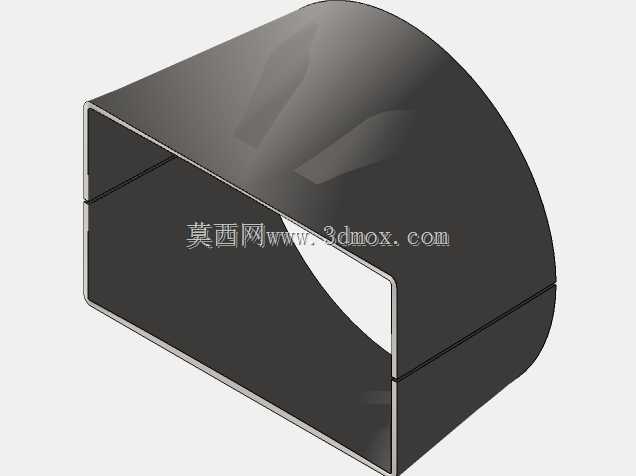

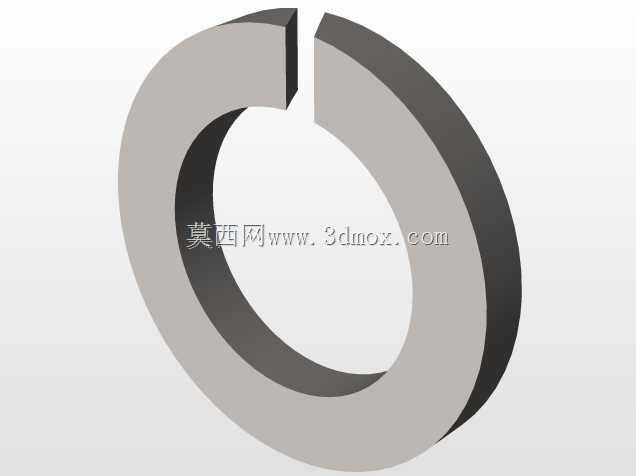

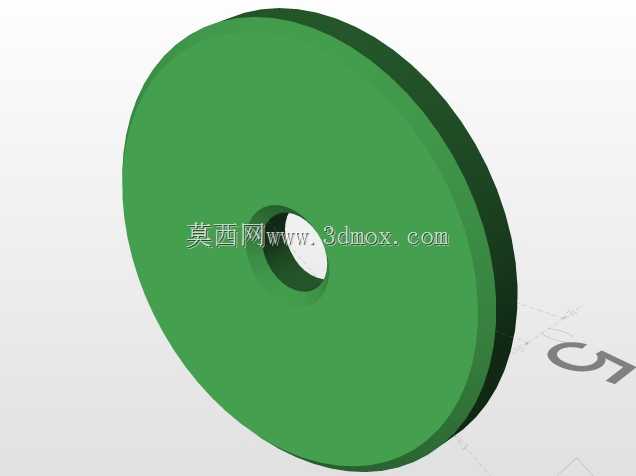

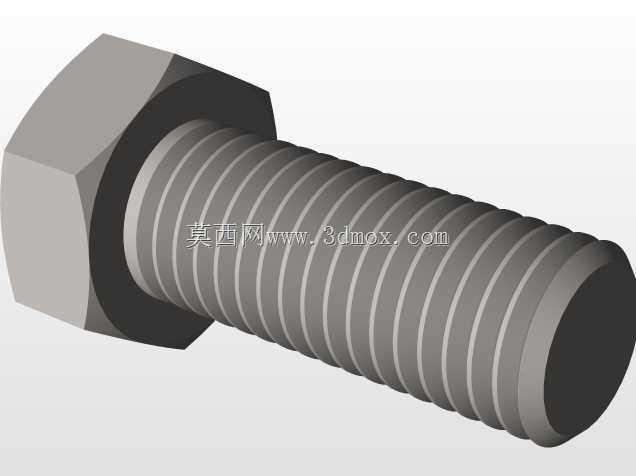

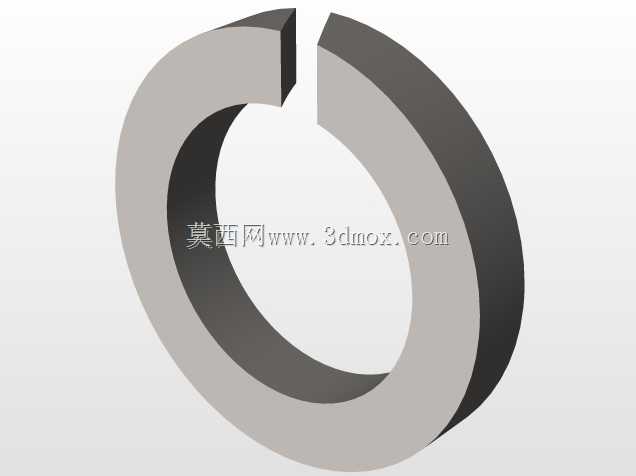

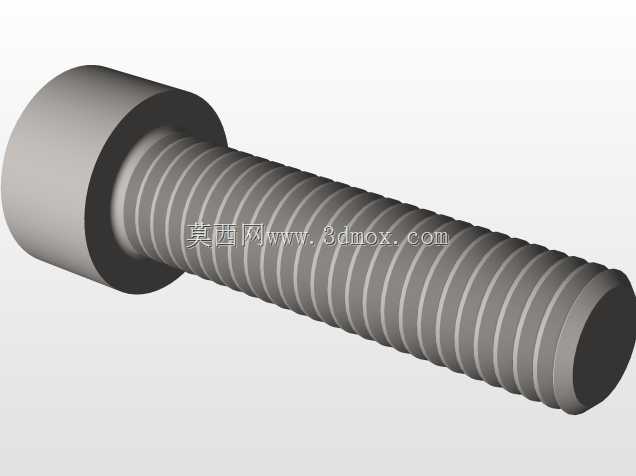

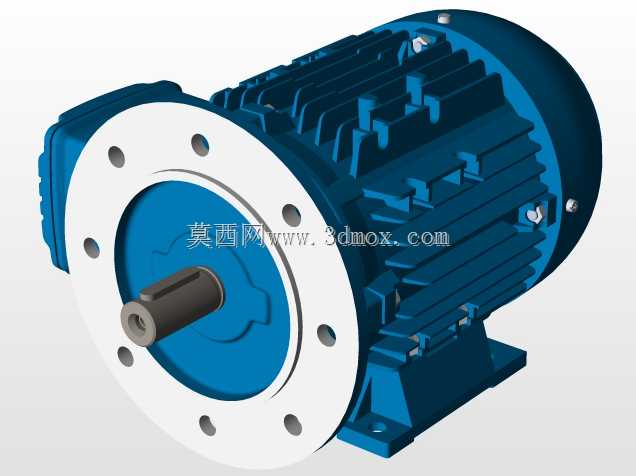

　　驱动端采用直联传动结构，电机轴通过法兰联轴器与叶轮主轴直接连接，省去了皮带传动的张紧结构与维护成本，传动效率更高，结构更紧凑，电机外壳的散热筋结构也在模型中完整还原，能够直观体现电机运行时的散热路径，避免选型时忽略电机散热空间预留的问题。安装结构上，设备底部采用型钢焊接的一体式底架，底架上预留了地脚螺栓安装孔，安装时需要注意底架的水平度校准，避免运行时叶轮与蜗壳产生刮蹭；出风口采用圆形法兰连接结构，法兰上的螺栓孔均匀分布，可直接对接同管径的通风管路，进风口位于蜗壳侧端面中心，采用收敛式集流器结构，能够引导气流均匀进入叶轮叶道，降低进口涡流损失。在建模逻辑上，所有配合面都按照实际装配公差做了间隙预留，比如叶轮与蜗壳侧壁的间隙、

　　联轴器的配合间隙、轴承位的装配尺寸都符合机械设计手册的相关要求，结构工程师可以直接参考该模型的布局，调整叶轮直径、蜗壳宽度、电机功率等参数，快速衍生出不同风压风量参数的同系列风机结构，也可用于设备配套时的安装空间校核，提前确认风机与周边设备、管路的干涉情况，避免现场安装时出现尺寸冲突。
