壁挂式鼓形杠铃训练架结构设计

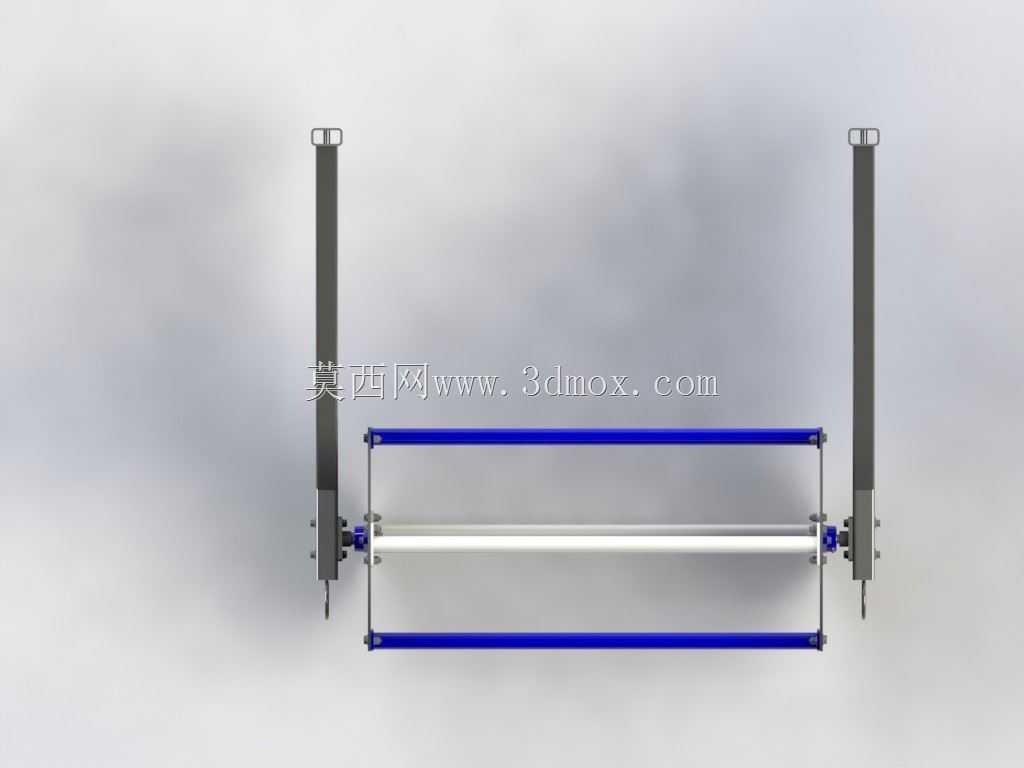

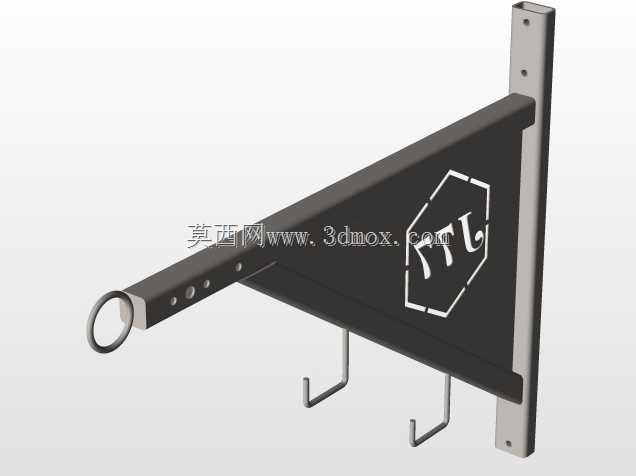

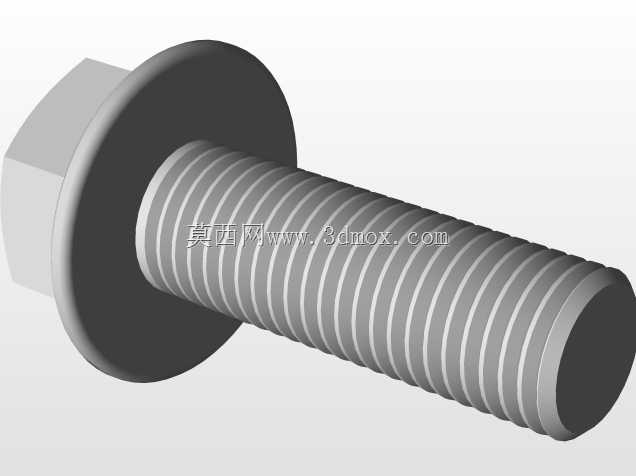

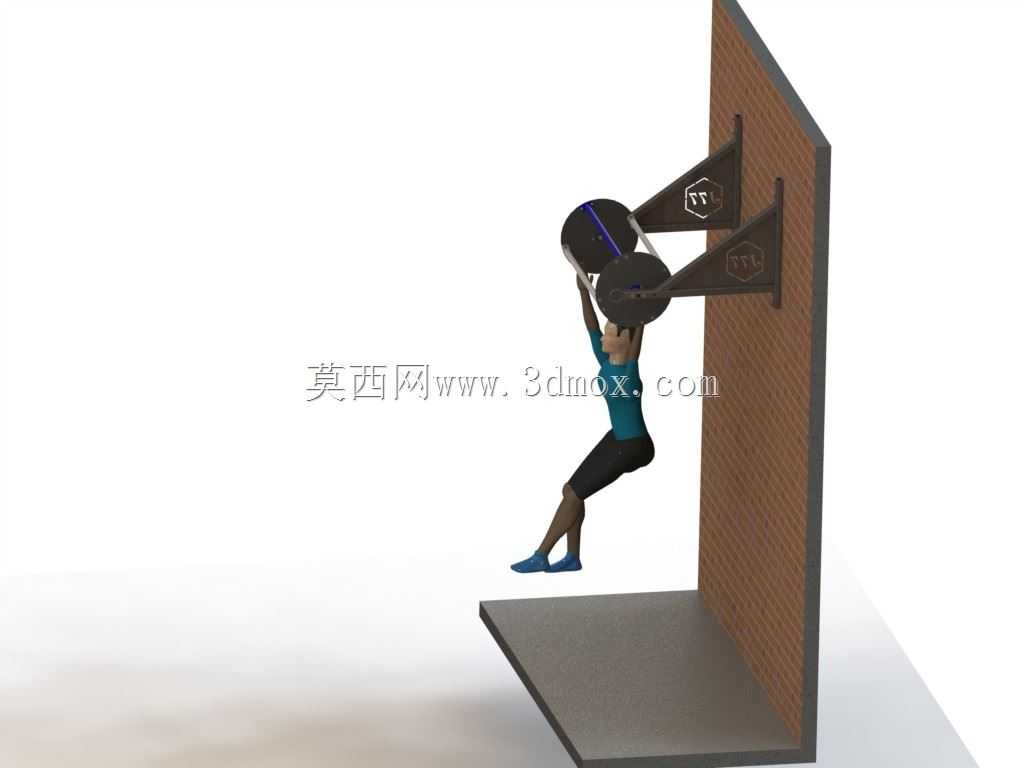

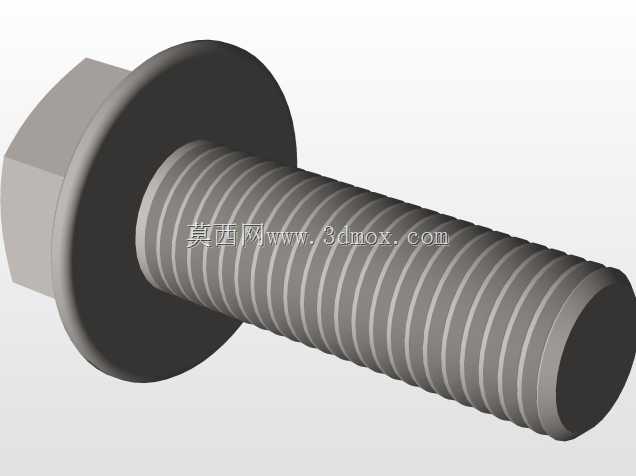

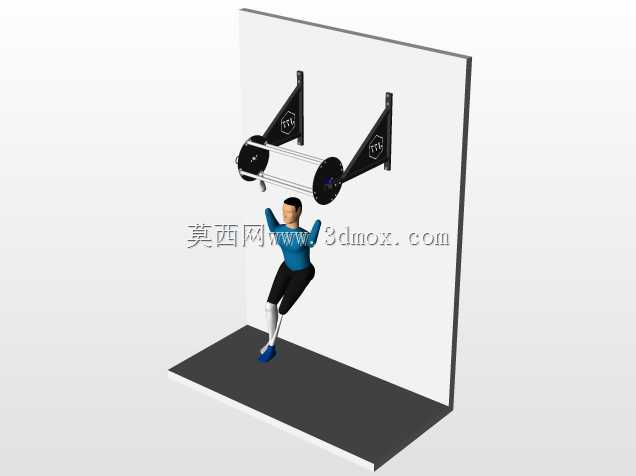

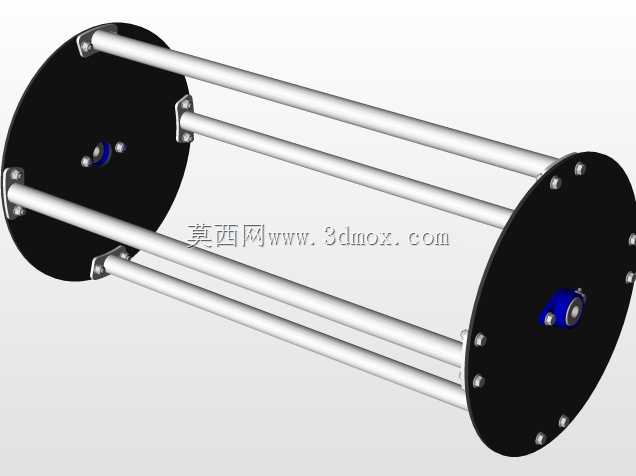

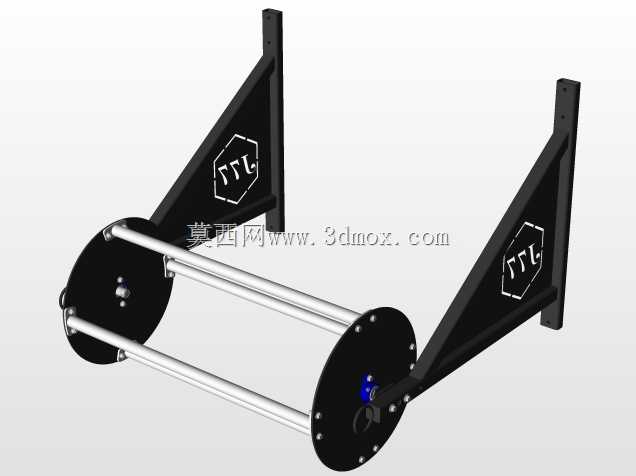

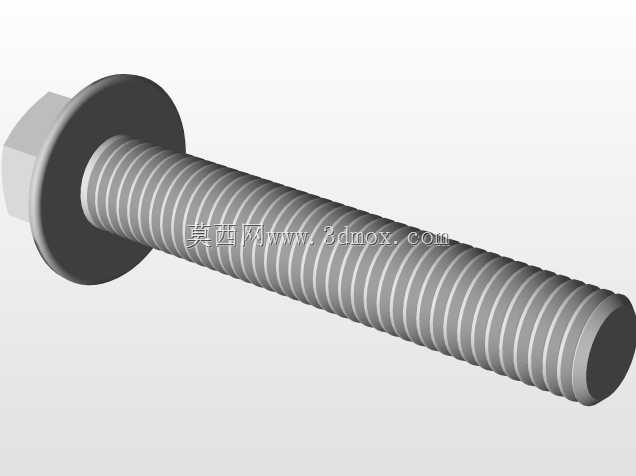

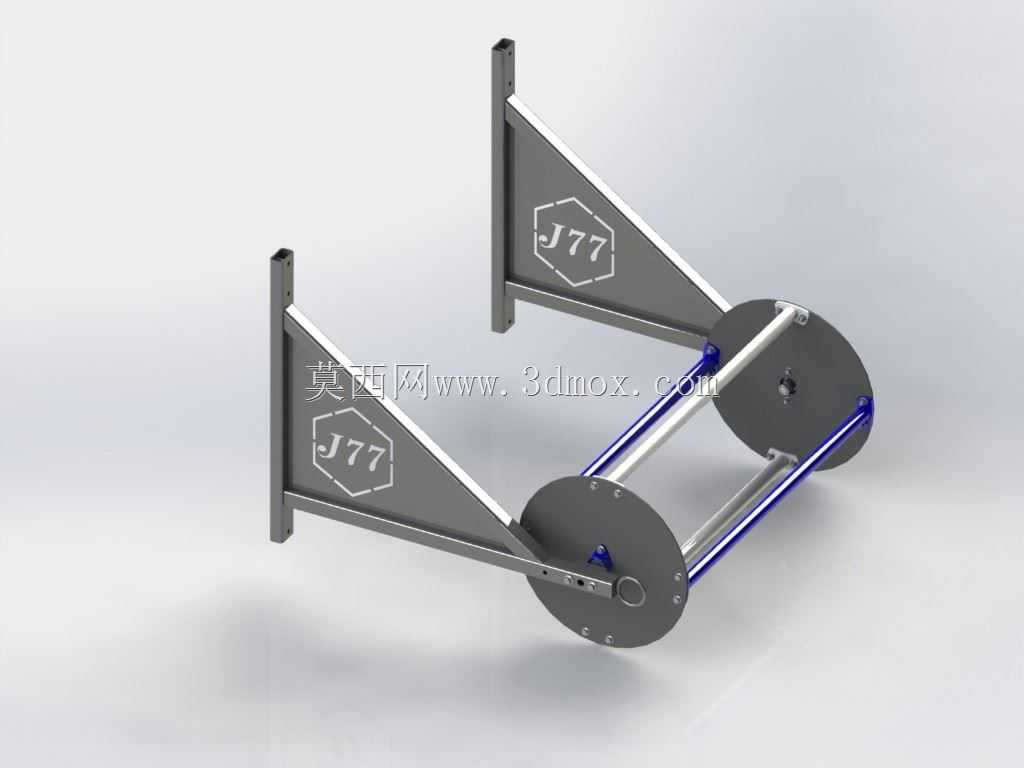

　　这款壁挂式训练支架主要面向商用健身房、小型工作室及家庭健身场景设计，核心用途是承载鼓形杠铃完成推举、提拉类上肢力量训练动作，相比落地式训练架可大幅节省地面占用空间，适配层高有限的室内训练区域。支架采用三角斜撑式受力结构，两个对称布置的壁挂支座通过膨胀螺栓与实心砖墙完成刚性连接，支座与墙面的贴合面做了防滑压纹处理，避免大重量承载时出现滑移错位，斜撑臂与水平承托臂之间采用满焊连接，焊缝处做了圆弧过渡处理，分散应力集中点，提升长期重载下的结构疲劳寿命。水平承托臂上设置了限位卡槽，可适配不同直径的鼓形杠铃杆，卡槽内侧粘贴有耐磨橡胶垫，既可以避免杠铃杆金属表面与支架硬接触产生磕碰划痕，也能在取放杠铃时降低金属碰撞噪音。

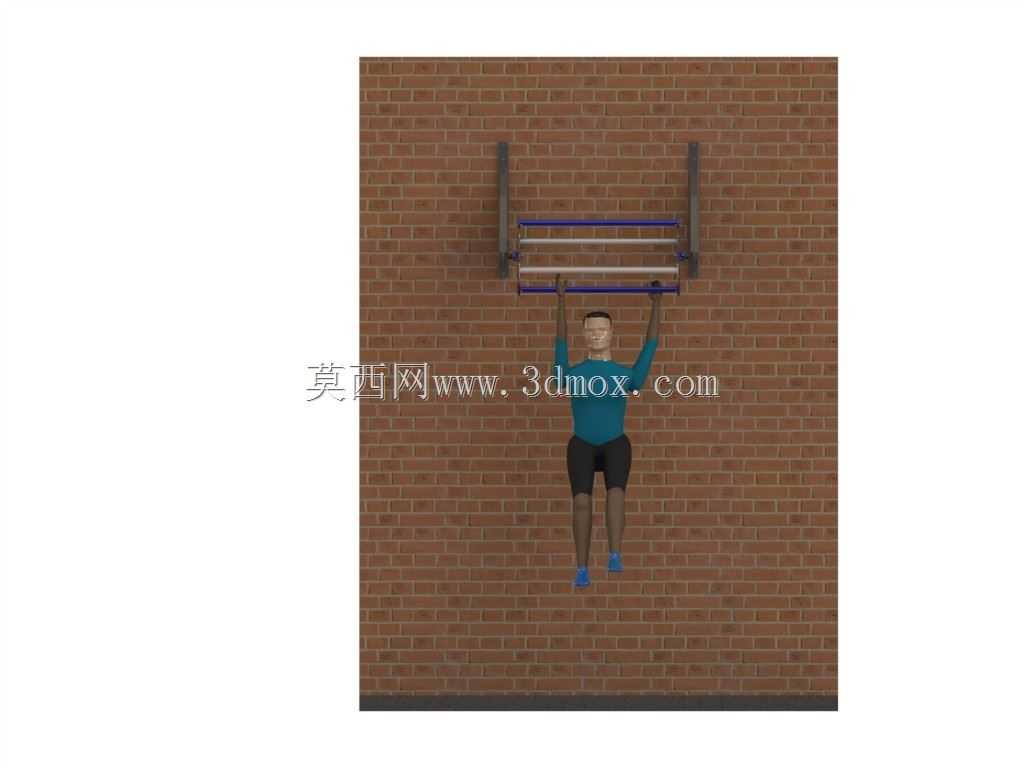

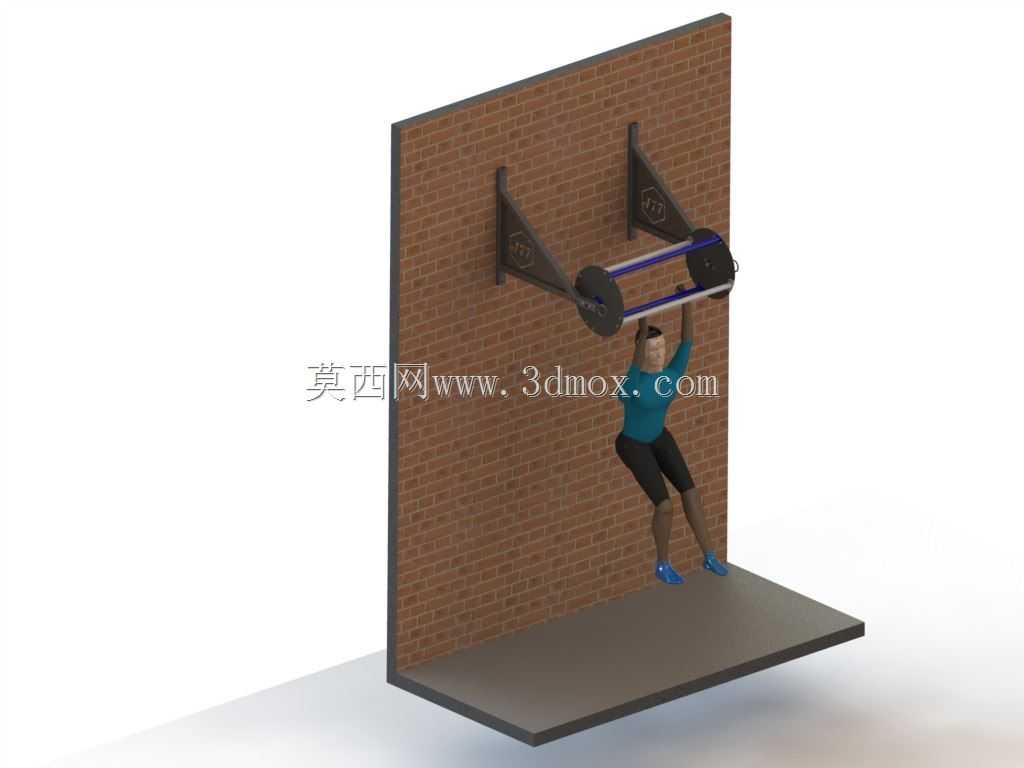

　　支架的安装边界需要提前确认墙体结构，仅可在厚度不小于240mm的实心红砖墙体或同等强度的混凝土剪力墙上安装，禁止在空心砖墙、轻质隔墙上布设，安装时需保证两个支座的水平高度差控制在2mm以内，避免杠铃放置后出现倾斜滑脱风险。承托臂的伸出长度经过人体工程学核算，训练者站立时杠铃的初始位置刚好位于肩部正上方，完成推举动作时不会与墙面产生干涉，支架下方预留的站立区域可适配身高160cm至190cm的训练者使用，无需额外调整支架高度。从结构设计逻辑来看，这款支架优先保障承载可靠性，整体采用厚壁矩形钢管焊接成型，表面做哑光喷塑处理，兼顾防锈性能与视觉质感，没有多余的装饰性结构，所有外露棱边都做了R3以上的圆角处理，避免训练过程中磕碰划伤。

　　在实际使用场景中，这类壁挂支架常被布置在健身房的边角墙面区域，充分利用闲置墙面空间，搭配杠铃片收纳架使用时，可形成独立的上肢力量训练工位，相比龙门架、史密斯架等大型综合训练器械，采购与安装成本更低，维护难度极小，日常仅需定期检查连接螺栓的紧固状态即可，无需复杂的润滑或校准操作。
