可调式直角定位夹持工装结构设计

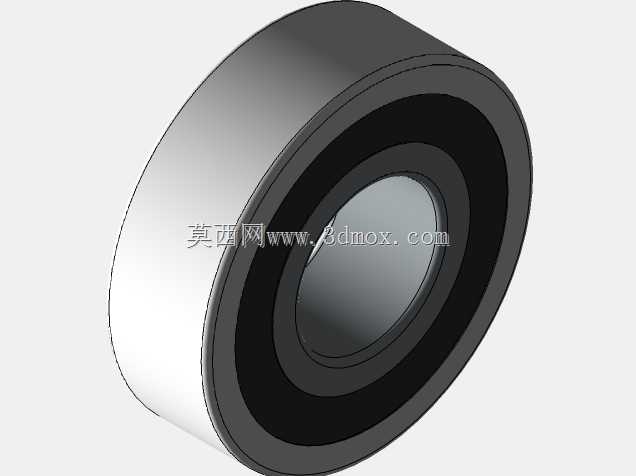

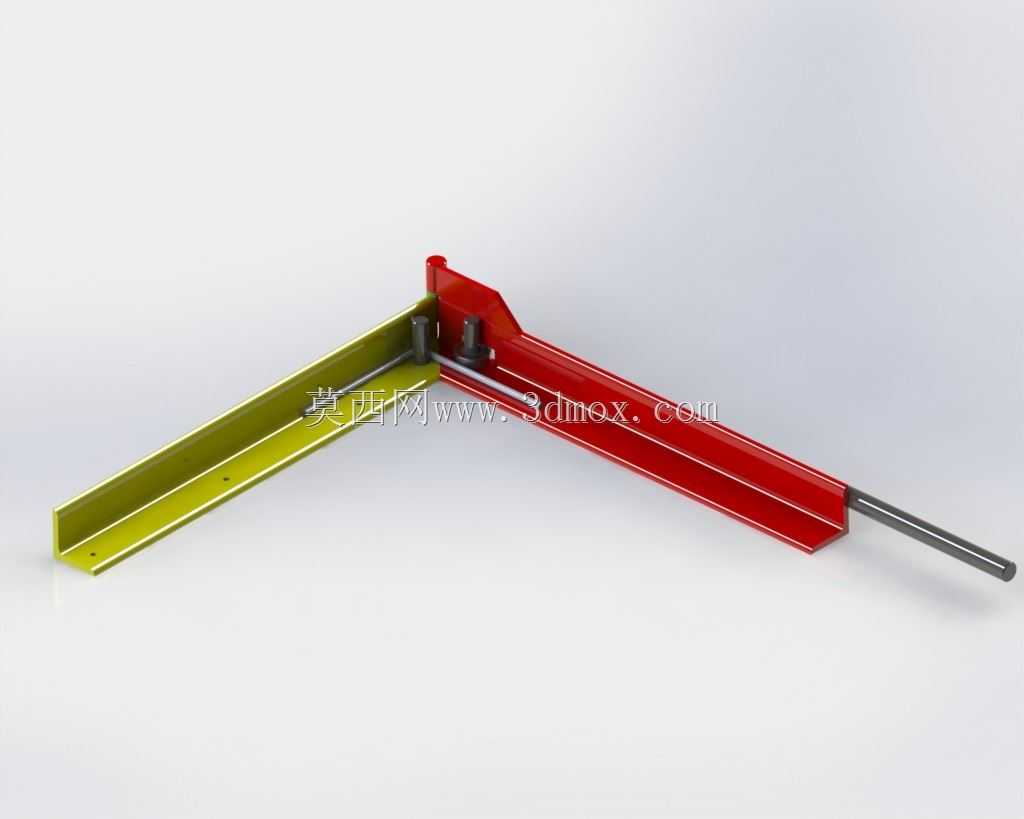

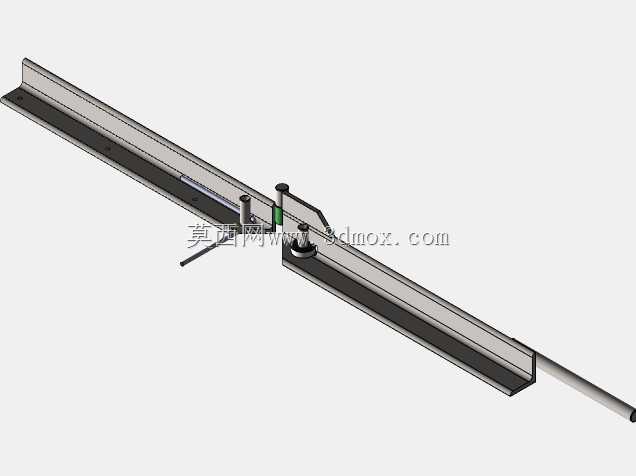

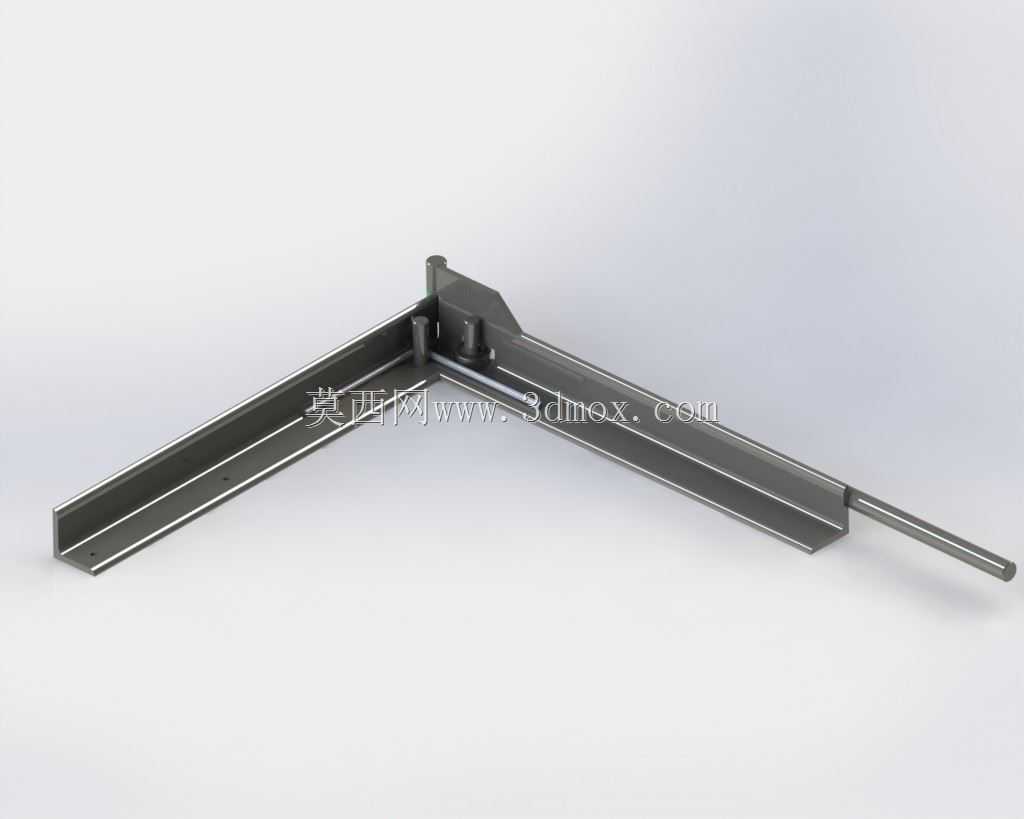

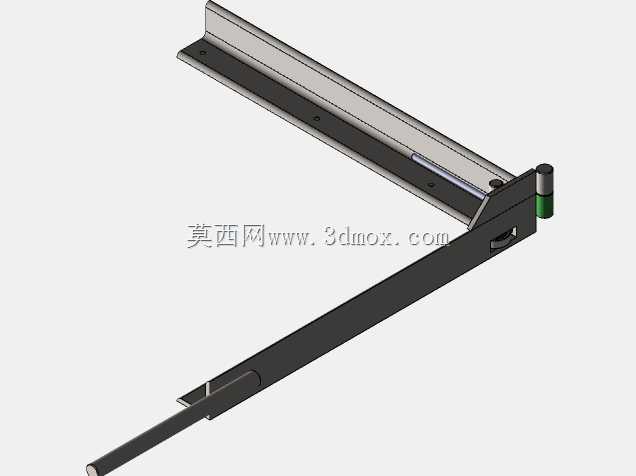

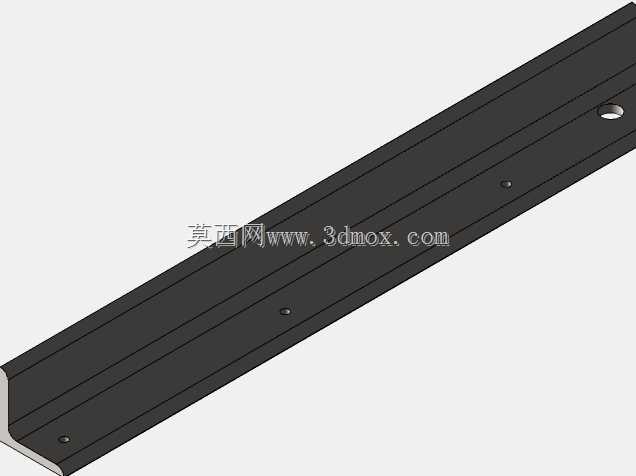

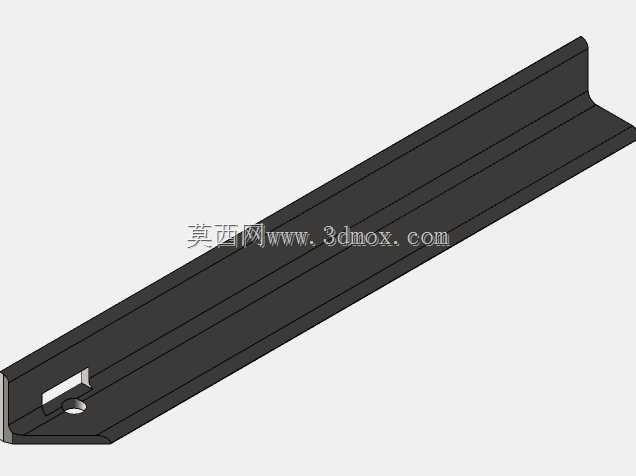

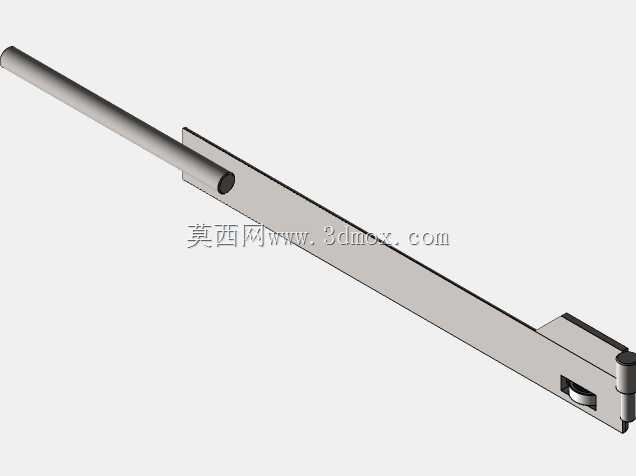

　　这类直角夹持定位件，常出现在小型钣金加工工位、型材框架拼接现场、家装木工作业以及DIY手工制作场景中，核心作用是在两个垂直面的拼接、粘接、铆接或焊接工序里，提供稳定的直角约束，避免工件在固化或紧固过程中出现角度偏移。从结构上看，两个L型布置的槽型钢构件作为基准贴合面，槽型截面的设计既提升了构件自身的抗弯折刚度，也预留了工件贴合时的避让空间，不会因为工件边缘的微小毛刺影响定位精度。红色构件上集成的可调锁紧结构，搭配贯穿的金属推杆，可根据待固定工件的尺寸灵活调整夹持范围，适配1/4英寸到3/8英寸区间的不同厚度工件，推杆表面做了光滑处理，调整过程中不会出现卡滞，锁紧块的压紧面做了防滑纹路处理，锁紧后不会出现工件滑移的问题。

　　设计阶段优先考虑了现场操作的便捷性，没有采用复杂的多连杆锁紧结构，而是用最直接的滑动压紧方式，作业人员单手即可完成调整与锁紧动作，不需要额外搭配专用工具，能大幅缩短单件工件的定位辅助时间。两个基准面的垂直度公差控制在0.1mm以内，满足常规钣金、型材、木料拼接的角度精度要求，构件的边角都做了倒钝处理，避免作业过程中划伤操作人员。安装边界上，该工装不需要额外固定在工作台上，可直接手持移动使用，也可通过基准面上预留的安装孔，配合螺栓固定在专用工作台面上作为固定直角定位座使用，单手握持的重量控制在合理区间，长时间手持作业也不会产生明显的负重感。槽型构件的壁厚经过受力校核，在最大夹持行程下，锁紧力达到常规手拧最大作用力时，

　　构件不会出现明显的形变，保证直角定位的精度不会因为夹持力变化出现偏差。在实际产线应用中，这类工装可以替代传统的直角尺加C型钳的组合定位方式，减少工装搭配的繁琐步骤，尤其是小批量多品种的加工场景下，不需要针对不同尺寸的工件定制专用定位夹具，通过自身的行程调整即可覆盖多数常规尺寸的直角定位需求，降低工位的工装储备成本。推杆的伸出端做了限位设计，调整到最大行程时不会从构件中脱出，避免现场作业时零件散落丢失，整体结构没有易损的小零件，日常维护只需要定期清理滑动槽内的切屑、灰尘即可，不需要频繁加注润滑脂，适配车间多粉尘的复杂作业环境。
