墙面安装式高位下拉力量训练器械结构

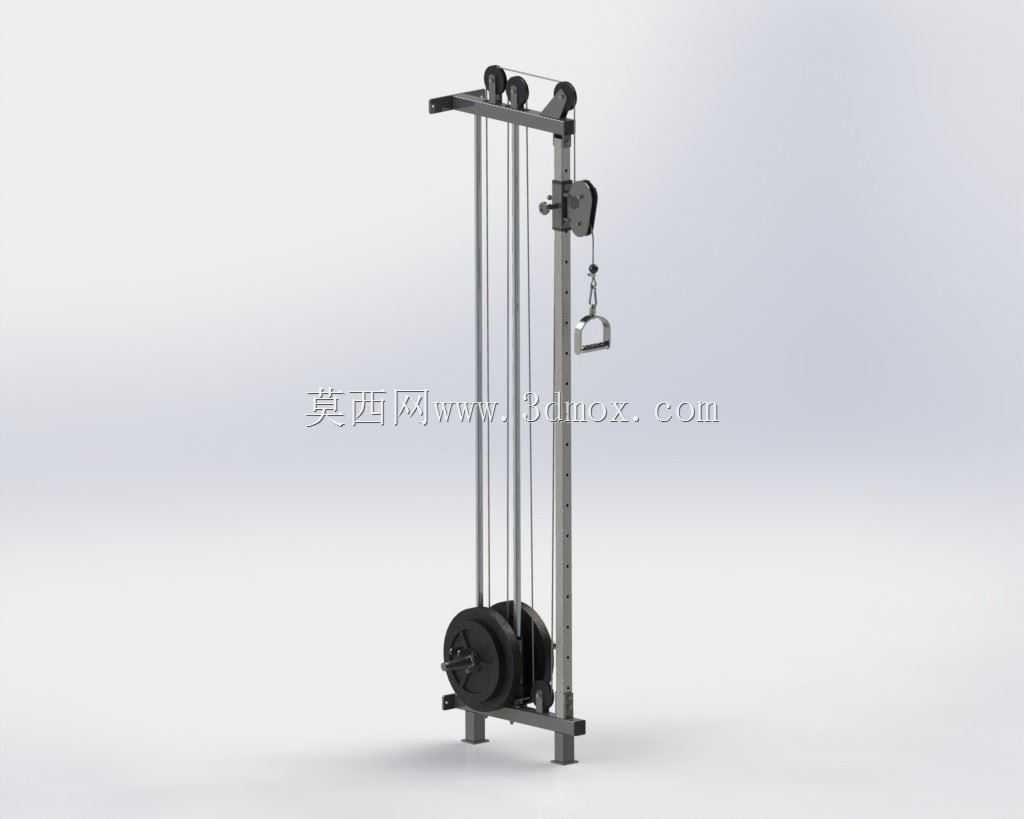

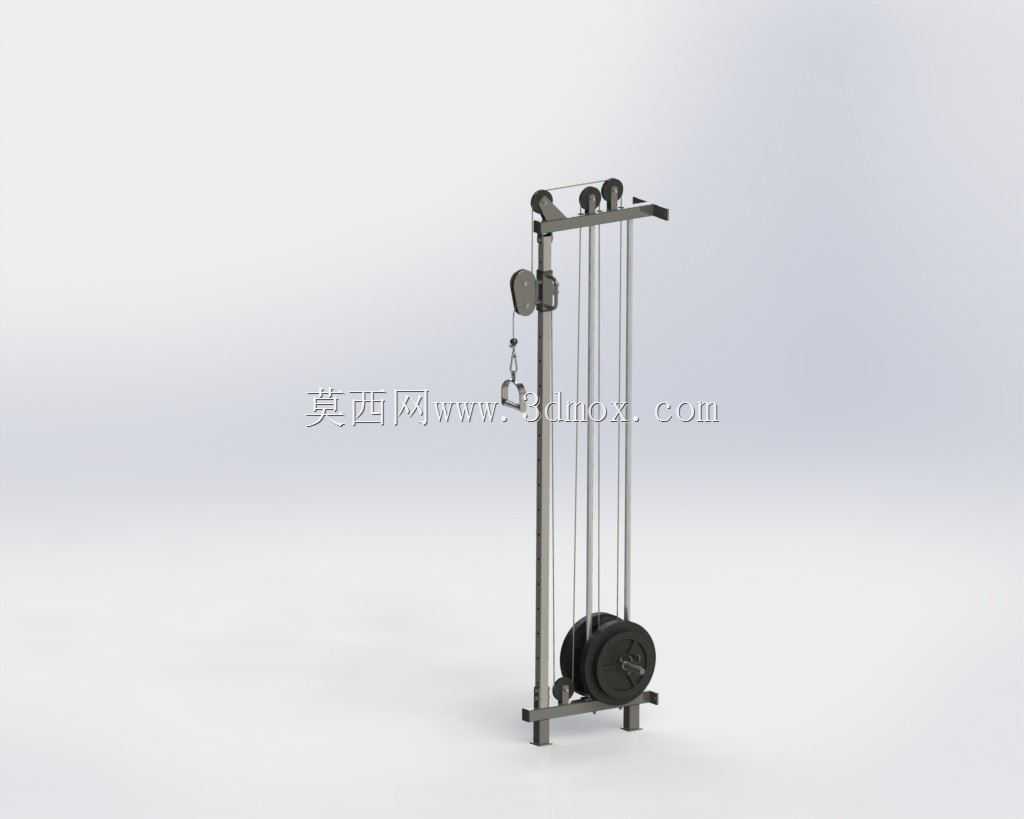

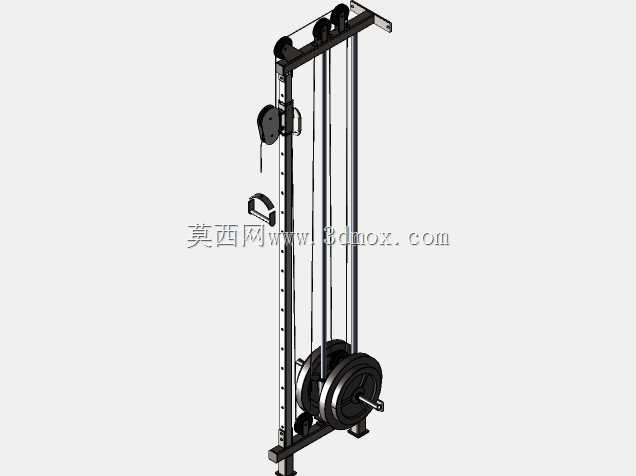

　　这款壁挂式高位下拉训练装置，主要面向商用健身房、小型工作室以及家庭健身场景的力量训练需求，核心用于背阔肌、大圆肌、肱二头肌等上肢肌群的抗阻训练，相比传统落地式龙门架，它依托墙面固定的安装形式，能大幅节省地面占用空间，适配层高有限、场地面积局促的训练区域。从结构设计逻辑来看，装置采用垂直导向的钢索传动路径，顶部设置定滑轮组改变施力方向，底部配置可叠加的配重片组，配重插销可快速切换不同负载档位，满足不同训练水平使用者的负荷需求；握持杆通过快拆挂扣与钢索末端连接，可根据训练动作更换宽距杆、窄距V把等不同配件，适配正手宽拉、反手窄拉、颈后下拉等多种训练动作。安装边界方面，装置整体依托实心砖墙或混凝土承重墙固定，

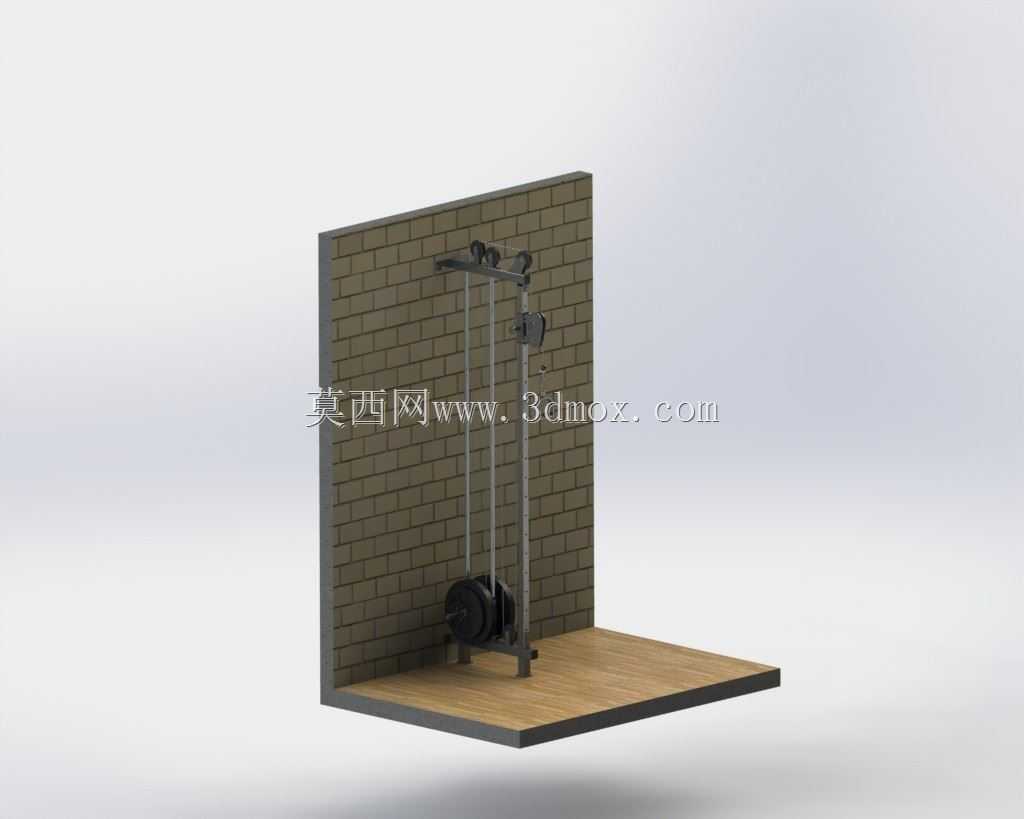

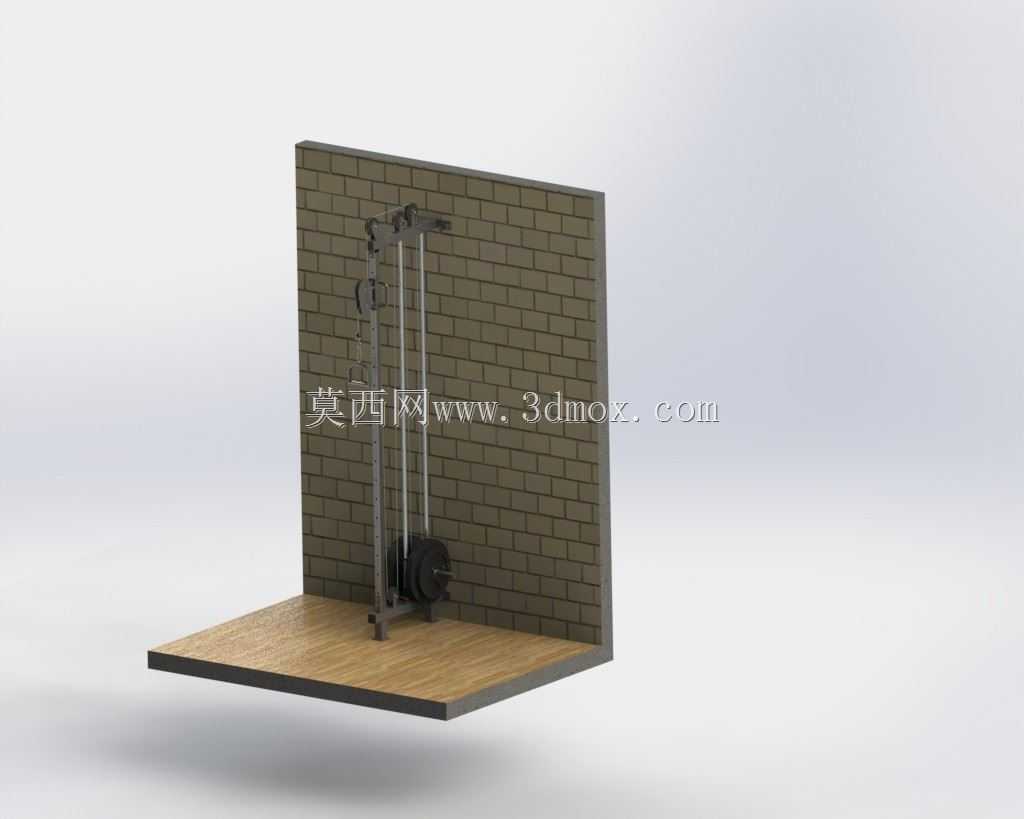

　　背部安装支架通过膨胀螺栓与墙体刚性连接，安装时需保证支架平面与地面垂直，避免钢索运行时出现偏磨；底座延伸出的木质平台为使用者提供稳定站立区域，平台边缘与墙面的距离经过反复校核，保证使用者下拉动作时肢体不会与墙面产生干涉，钢索的有效行程覆盖普通人坐姿、站姿下拉的全活动范围，不会出现动作末端钢索拉空或者配重块提前触底的问题。功能细节上，导向光轴采用镀铬处理，表面粗糙度控制在合理范围，配重块沿光轴滑动时无明显卡顿，钢索选用高承重的包胶钢丝绳，破断拉力满足大负载训练的安全冗余要求，滑轮内置深沟球轴承，转动顺滑无异常异响，长期使用也不会出现卡滞问题。设计过程中重点校核了壁挂支架的螺栓拉拔强度，按照最大配重负载的1.5倍做安全系数校核，避免大重量训练时支架脱落的安全隐患，同时配重块外侧设置防护挡板，防止训练过程中配重片意外滑落伤人，整体结构没有多余的外露突出件，所有连接螺栓端部都做了沉头或者包胶处理，避免训练时肢体磕碰划伤。
