外墙安装式金属线缆固定支撑支架

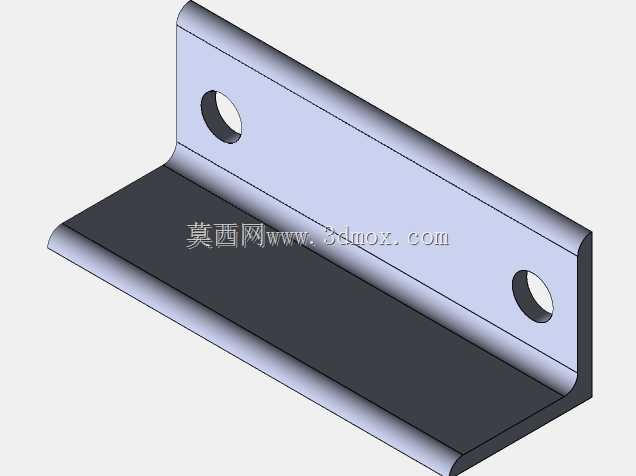

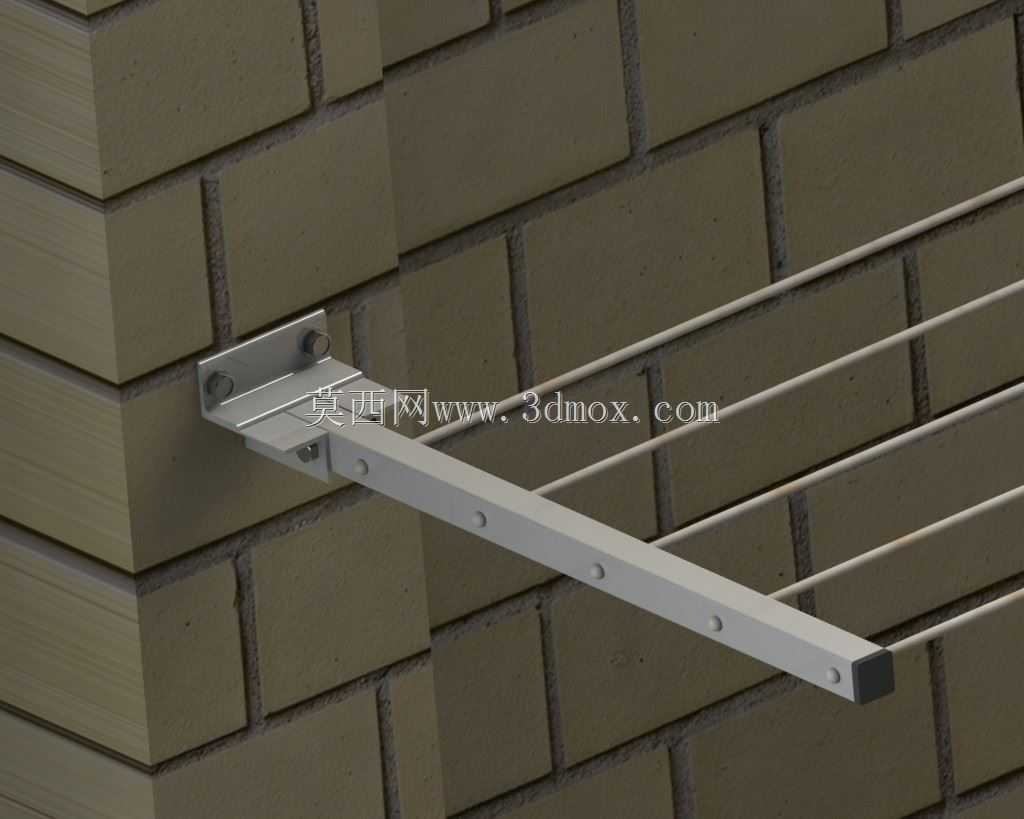

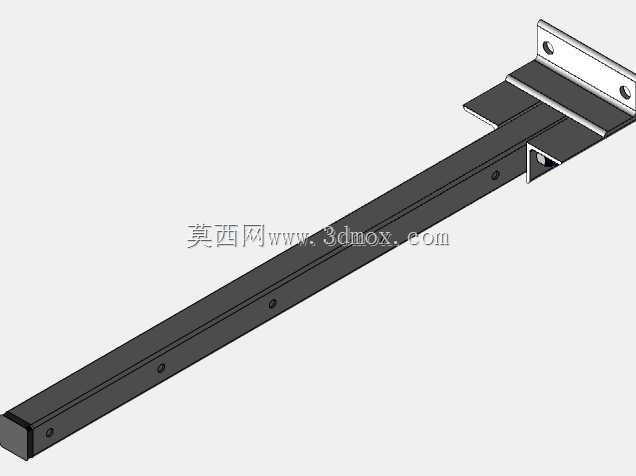

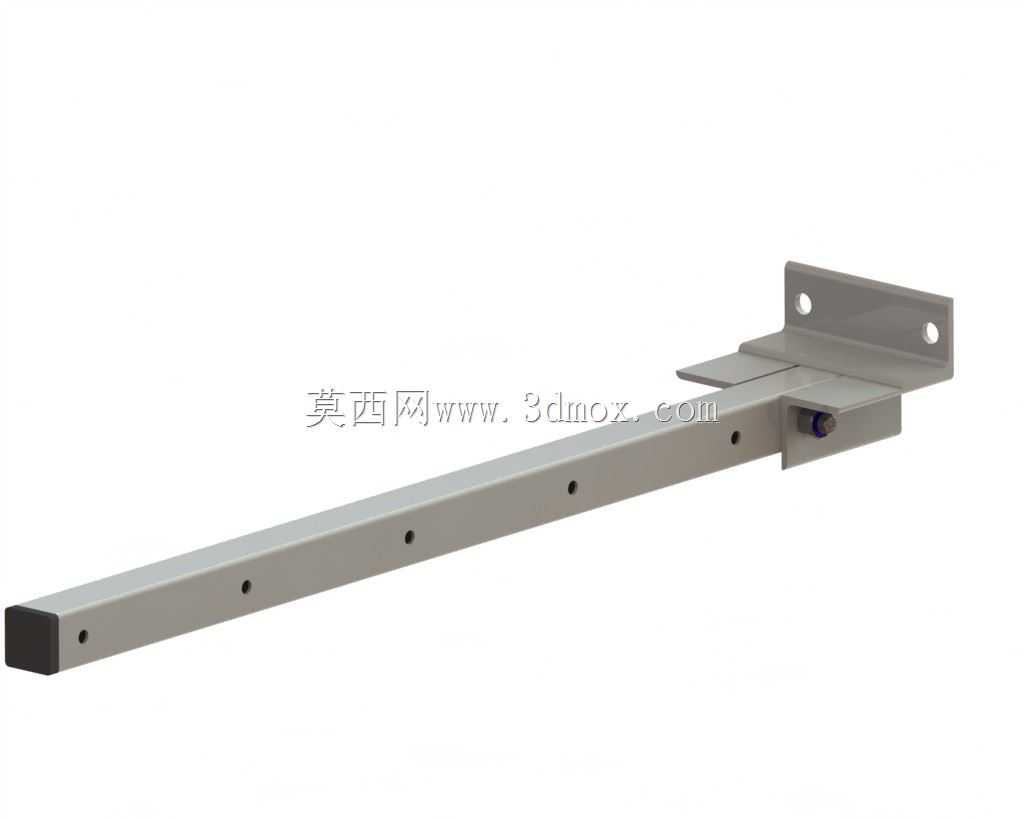

　　这类外墙线缆支撑支架，主要应用于建筑外墙弱电布线、安防监控线缆敷设、户外照明线路固定等场景，替代传统的线卡直接固定方式，避免线缆长期贴附墙面带来的积水浸泡、墙面腐蚀、线缆老化加速等问题。从实际使用需求出发，支架采用L型折弯安装底座搭配长条形悬臂的结构，底座上预留两个对称的安装孔位，适配常规膨胀螺栓的安装尺寸，可直接固定在砖混、混凝土外墙的阳角或平面位置，安装时底座贴合墙面，悬臂向外水平伸出，让线缆与墙面之间留出足够的散热与检修间隙。悬臂部分采用等截面长条型材加工，侧面沿长度方向均匀排布多个固定点位，可同时承托多根平行敷设的线缆，点位间距匹配常规弱电布线的线缆间隔要求，避免多根线缆堆叠缠绕，悬臂末端做了封边处理，

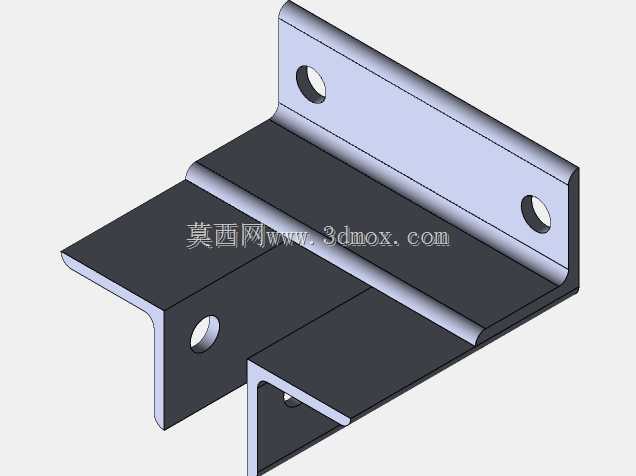

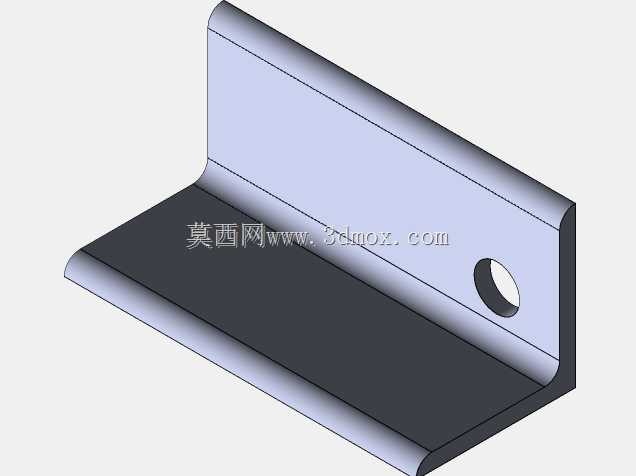

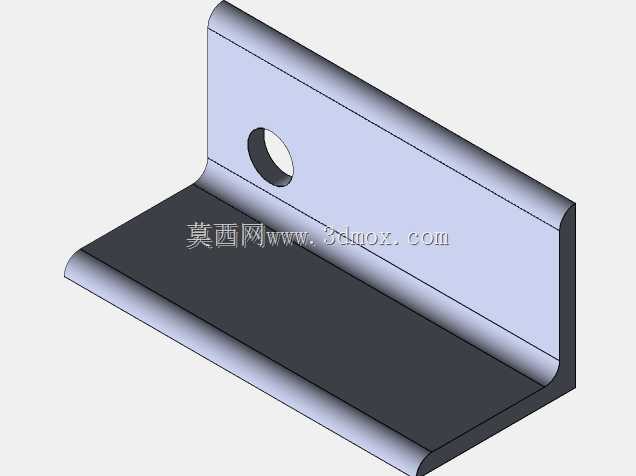

　　防止尖锐边角割伤线缆绝缘层，也避免安装维护人员被划伤。设计过程中优先考虑户外使用的耐候性，整体结构无多余镂空凹槽，减少积灰积水的死角，安装底座的折弯角度做了加强处理，承受多根线缆的长期垂向载荷时不会出现变形下垂，安装孔位的沉头设计可让螺栓头完全埋入底座平面，不会出现凸起剐蹭线缆的问题。从安装边界来看，支架整体伸出墙面的长度适配常规外墙布线的安全距离要求，不会因为伸出过长在外力作用下出现共振弯折，也不会因为伸出过短导致线缆贴墙，底座的尺寸适配常规墙面打孔的间距要求，不需要在墙面开凿过大的安装孔，降低对建筑外墙结构的破坏。实际选型时，可根据敷设线缆的总重量、线缆数量选择对应长度的悬臂规格，安装时需保证底座水平，让悬臂保持水平向外的状态，

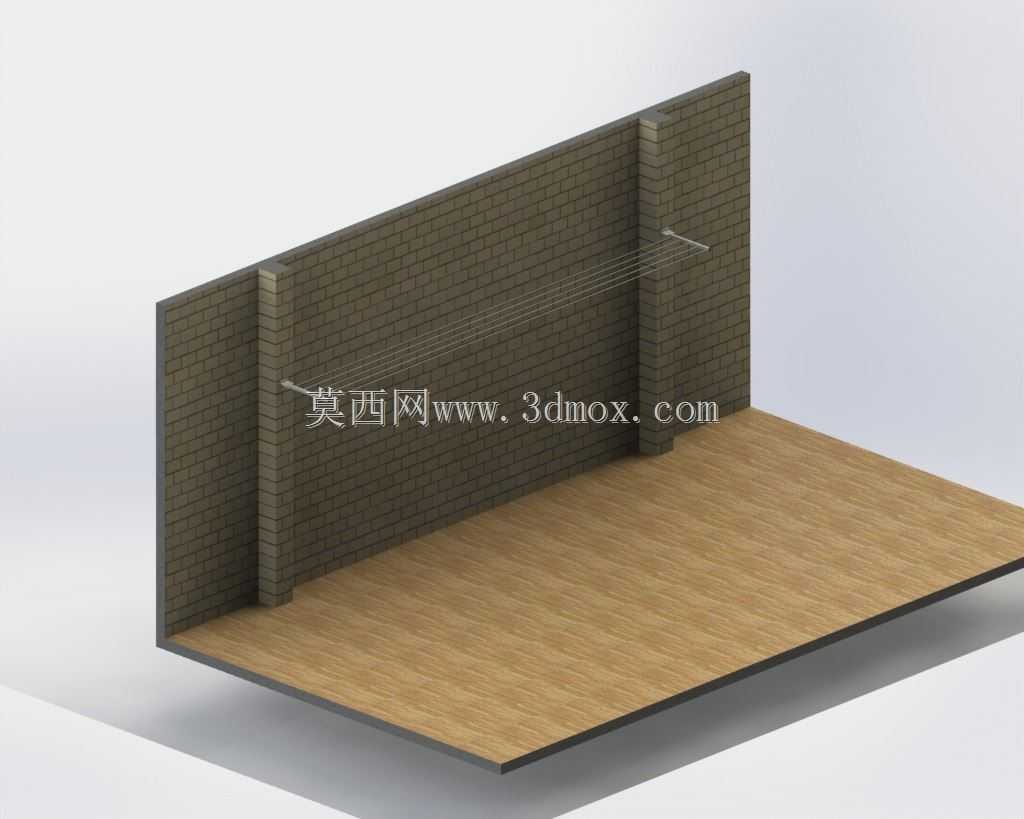

　　多支架并行安装时保持统一的高度间距，让布线整体规整，同时预留后期新增线缆的固定余量，悬臂上的固定点位可搭配扎带、线卡等配件完成线缆的最终固定，适配不同线径的弱电、强电户外线缆敷设需求，结构简单可靠，安装维护便捷，适合各类民用建筑、工业厂房外墙的户外布线作业使用。
