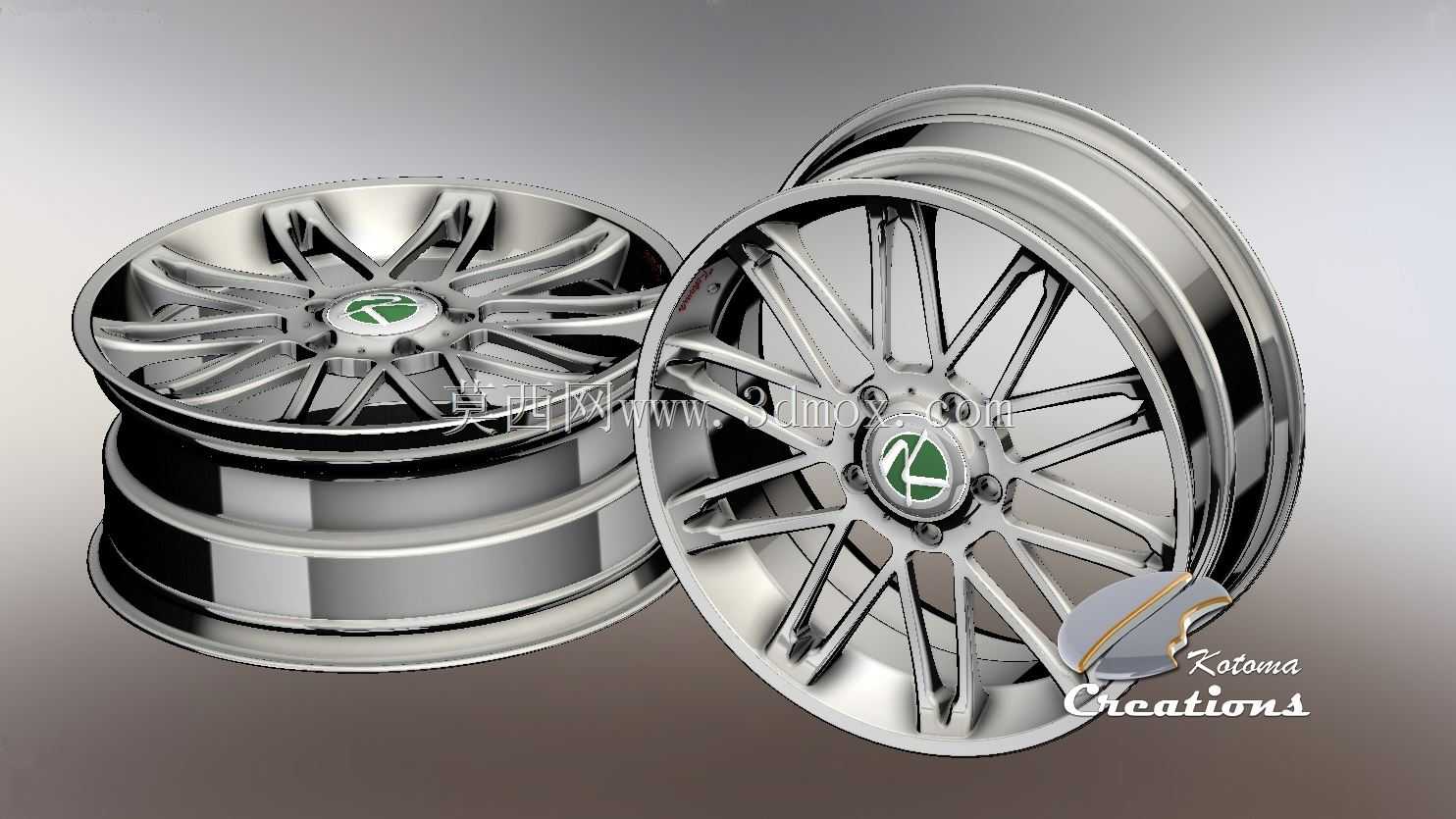

这款多辐条铝合金轮辋的设计,首先要兼顾民用改装市场的视觉需求与日常行驶的结构可靠性,在建模阶段就需要把轮辐的受力路径做完整梳理。日常行驶过程中,轮辋需要承载整车垂向载荷,还要传递起步、制动时的扭矩,以及过弯时的侧向力,因此每一根辐条的截面都做了渐变处理,靠近轮心安装盘的位置厚度更大,向轮缘延伸的过程中逐步收窄,既保证应力集中区域的结构强度,也能控制整体重量,降低非簧载质量,提升车辆悬挂的响应速度。

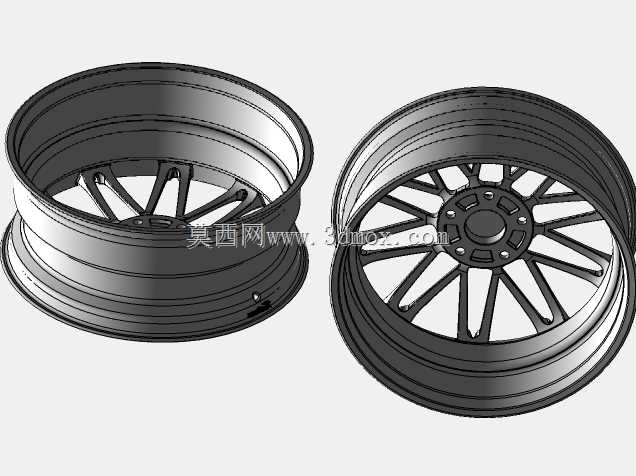

从安装边界来看,中心孔的尺寸、PCD螺栓孔的分布圆直径都严格对应常规家用乘用车的安装规格,螺栓孔周边做了局部加厚处理,避免螺栓锁紧时出现应力开裂,中心孔的定位台阶公差控制在合理范围,保证装车后轮辋的同轴度,减少高速行驶时的抖动问题。轮缘部分做了标准的胎圈座结构设计,匹配常规真空轮胎的安装尺寸,轮缘的凸起高度符合安全规范,能在轮胎亏气时避免胎圈脱开,提升行驶安全性。
设计过程中,辐条的造型采用了分叉式多辐布局,这种布局除了视觉上更具运动感,也能在同等重量下分散轮辋受到的冲击载荷,当车辆经过颠簸路面时,冲击力可以通过多根辐条均匀传递到中心安装盘,避免单根辐条受力过大出现断裂。轮辋的本体采用铝合金材质对应的结构参数设计,散热性能优于传统钢制轮辋,长距离制动时可以帮助刹车系统更快散发热量,降低制动热衰减的概率。

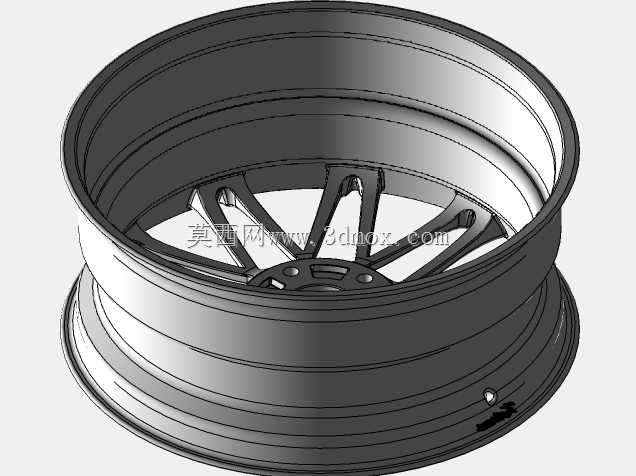

在实际应用场景中,这类轮辋既可以用于家用轿车的外观改装,也能适配部分入门级性能车的日常行驶需求,建模时还原了轮辋表面的抛光亮面处理结构,以及中心盖的安装卡位,气门嘴的预留位置也做了结构避让,不会和刹车卡钳产生干涉。轮辋的偏距参数经过合理设定,装车后轮胎不会超出翼子板边界,也不会蹭到内侧的悬挂结构,不需要额外加装垫片就能适配多数主流车型的安装空间。
