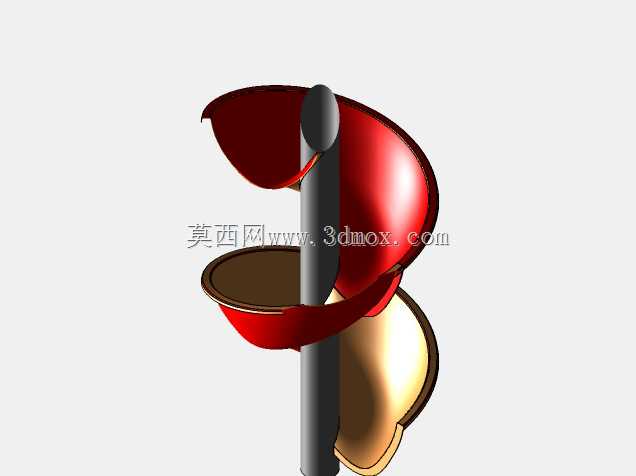

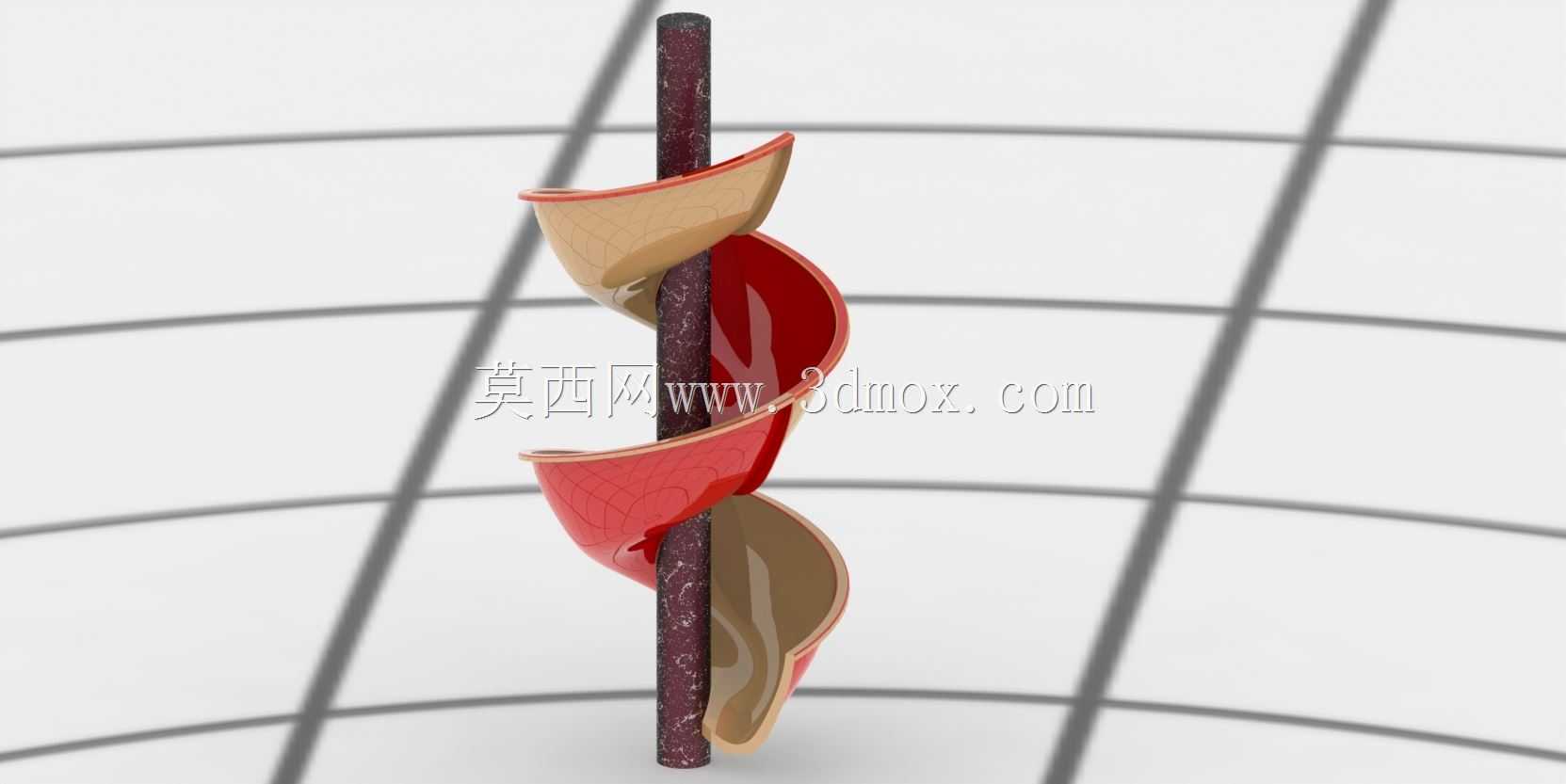

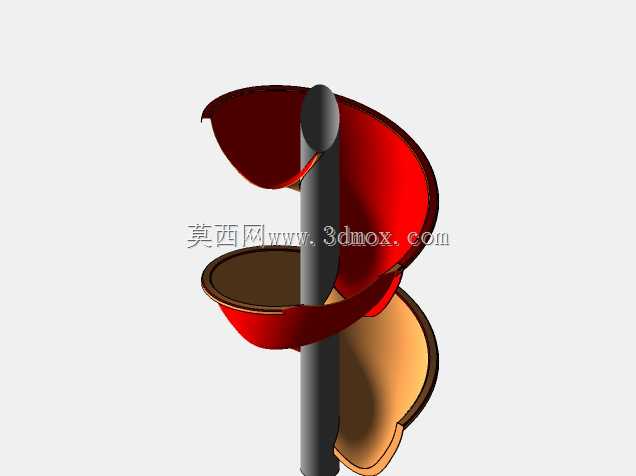

立式螺旋输送干燥用叶片结构

　　该结构为立式布置的螺旋输送干燥组件，核心功能是在垂直输送颗粒状、粉状松散物料的过程中，同步完成物料的干燥作业，常见于粮食加工、化工粉体处理、农副产品深加工等生产场景中，适配中小产能的连续式干燥生产线。设计阶段首先考虑的是物料在垂直提升过程中的停留时间控制，螺旋叶片采用分段式非连续曲面设计，每段叶片的扭转角度经过反复校核，既保证物料在叶片表面能够依靠重力缓慢下滑，延长与干燥介质的接触时长，又不会出现物料卡滞、堆积在叶片缝隙的问题。中心支撑轴采用实心圆钢结构，表面做耐磨防锈处理，与叶片的连接采用满焊工艺，避免长期输送磨蚀性物料时出现焊缝开裂、叶片脱落的故障。叶片表面做了光滑过渡处理，没有尖锐棱角，减少物料粘附的同时，

　　也降低了物料输送过程中的破碎率，对于需要保持颗粒完整性的物料场景适配性更好。安装边界上，该组件需要垂直安装在干燥塔的中心位置，上端连接驱动减速机构，下端延伸至进料仓内部，叶片外缘与干燥塔内壁的间隙控制在5-15mm区间，根据输送物料的粒径大小调整间隙值，既避免间隙过大导致物料从边缘漏落影响输送效率，也防止间隙过小出现叶片刮蹭塔壁的问题。实际运行过程中，驱动机构带动中心轴低速转动，物料从下端进料口进入后，落在螺旋叶片表面，随着叶片的转动被逐步向上抬升，同时干燥塔内通入的热气流从下向上或横向穿过物料层，在物料沿叶片表面缓慢滑落、抬升的过程中完成水分蒸发，最终从上端出料口排出。设计时还考虑了不同物料的特性适配，叶片的螺距、单段叶片的长度、

　　扭转角度都可以根据物料的安息角、含水率、磨蚀性做参数调整，比如针对含水率较高、粘性较大的物料，会适当加大叶片的表面倾角，减少物料粘附；针对磨蚀性较强的矿粉类物料，会在叶片表面堆焊耐磨层，延长组件的使用寿命。整个结构没有多余的复杂零部件，日常维护仅需要定期检查中心轴的转动同轴度、焊缝磨损情况以及叶片表面的粘附物清理，维护成本较低，能够在高粉尘、一定温度的生产环境下长期稳定运行。
