乌贝特品牌标识立体造型结构设计

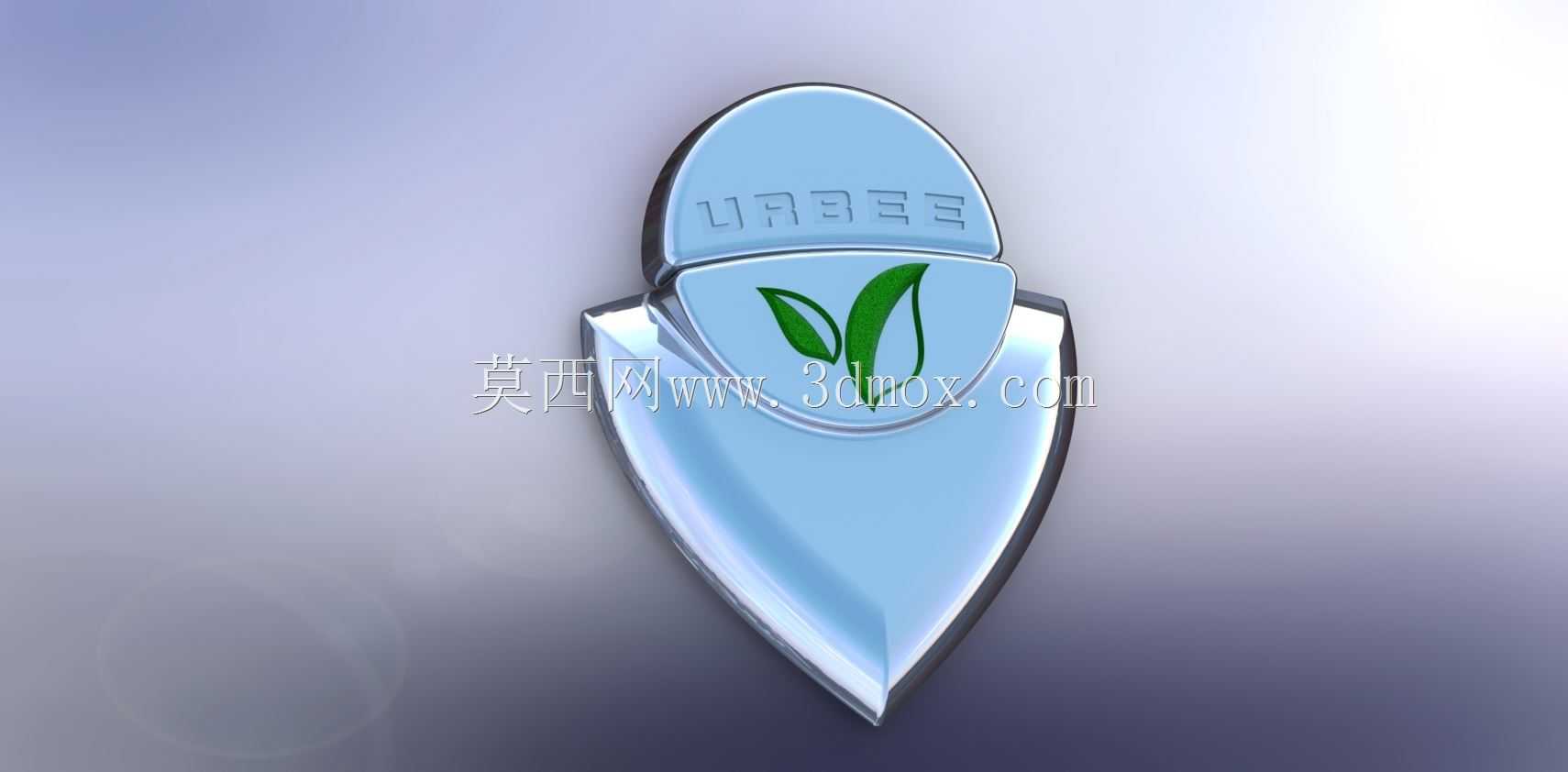

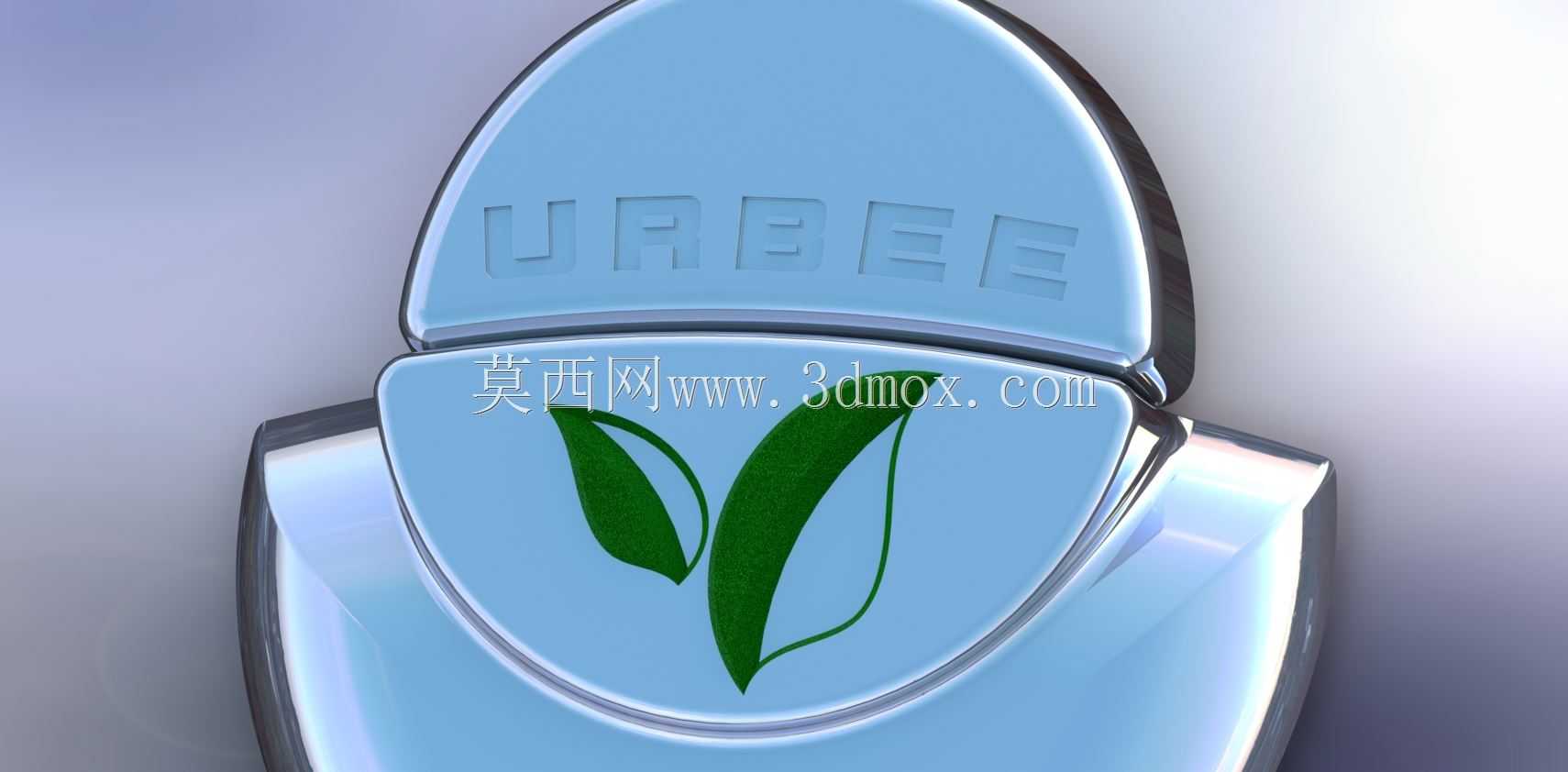

　　这款立体标识造型采用分层式曲面拼接结构，整体轮廓贴合乘用车车头安装位的弧形安装边界，在设计阶段就充分考虑了外饰件的装配公差匹配需求，底部基座的弧度参数完全对应常见家用车型前格栅中部的安装面曲率，不需要额外做安装面修形就能完成对位装配。标识主体分为上下两个独立的曲面模块，上部模块做内凹浮雕式字符成型，字符深度控制在1.2mm，既保证视觉上的辨识度，又不会因为凹陷过深积累灰尘、增加后期清洁难度；下部模块集成绿叶造型的凸起标识，凸起高度与上部字符的凹陷深度形成视觉上的高低层次差，在不同光照角度下能形成自然的光影分界，强化品牌标识的识别性。

　　从实际应用场景来看，这类立体标识除了作为车辆品牌外饰件使用，也可适配品牌线下展陈的立体导视标识、产品外包装的浮雕铭牌等场景，结构设计上做了边缘倒圆角处理，所有外露棱边的R角统一为0.8mm，既满足外饰件的安全触碰要求，也能在注塑成型阶段减少尖角处的应力集中问题，降低成型过程中出现缺胶、飞边的概率。材质适配层面，结构预留了镀铬层、哑光烤漆层的厚度余量，整体壁厚控制在2.5mm均匀壁厚区间，背部设计有3个定位柱与2个卡扣安装位，定位柱直径3mm，对应安装面板上的定位孔公差带取H7，装配时可以先通过定位柱完成快速对位，再通过卡扣卡入安装孔完成固定，不需要额外打胶或者使用紧固件，能有效提升产线装配效率。

　　设计过程中对曲面的连续性做了严格校验，上下模块拼接处的曲面达到G2连续标准，拼接缝隙控制在0.3mm以内，既保证两个模块拆分加工的可行性，也能在装配完成后形成一体化的视觉效果。标识背部做了内凹的减重结构，在不影响整体结构强度的前提下，将整体重量降低了22%，减少长期使用过程中因为颠簸、温度变化导致的脱落风险。针对户外使用的耐候性需求，结构上在标识边缘设计了一圈0.5mm高的止口，装配后可以和安装面形成紧密贴合，避免雨水、洗车积水渗入安装位内部，对连接结构造成腐蚀。
