格拉布卡卡通形象桌面摆件结构设计

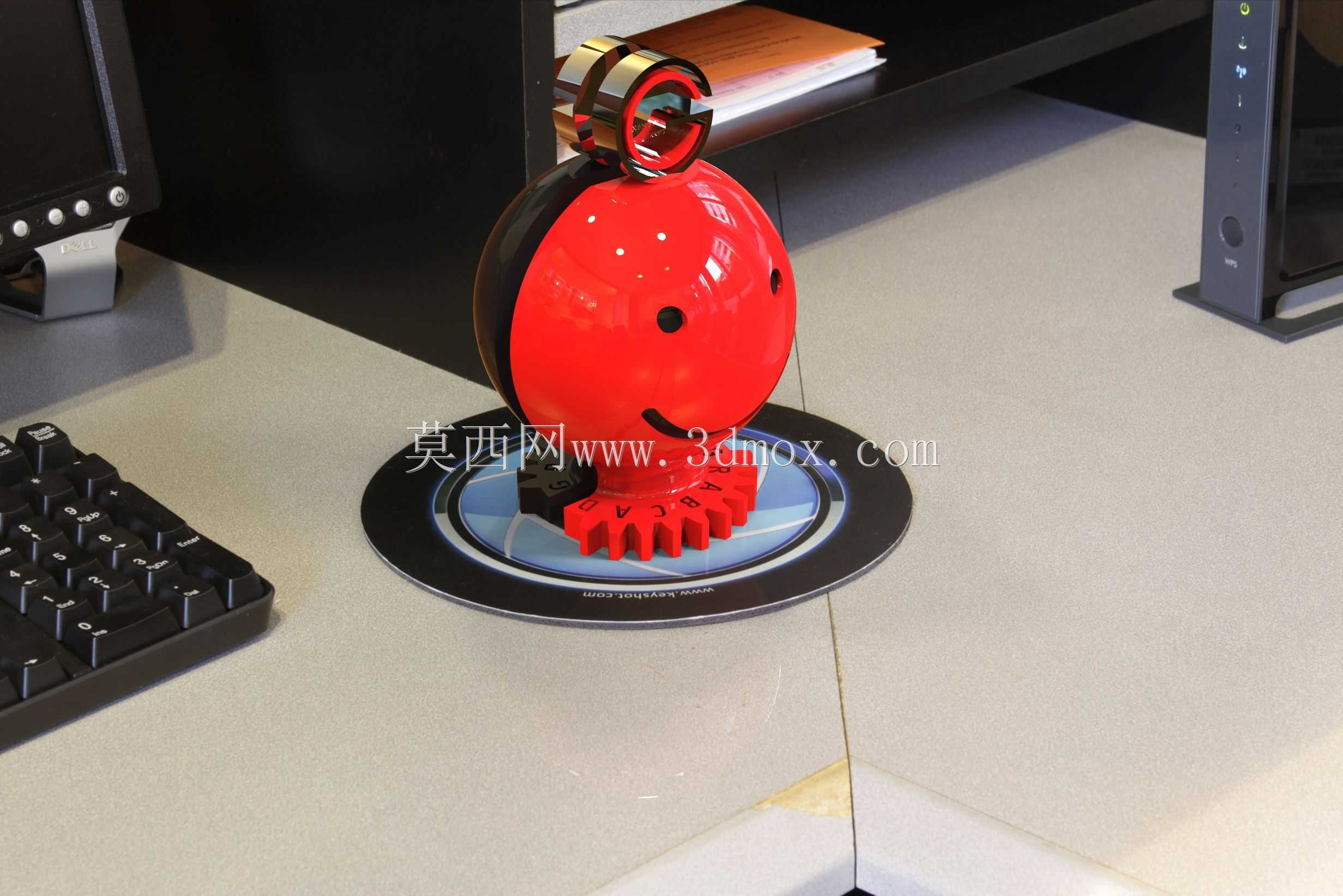

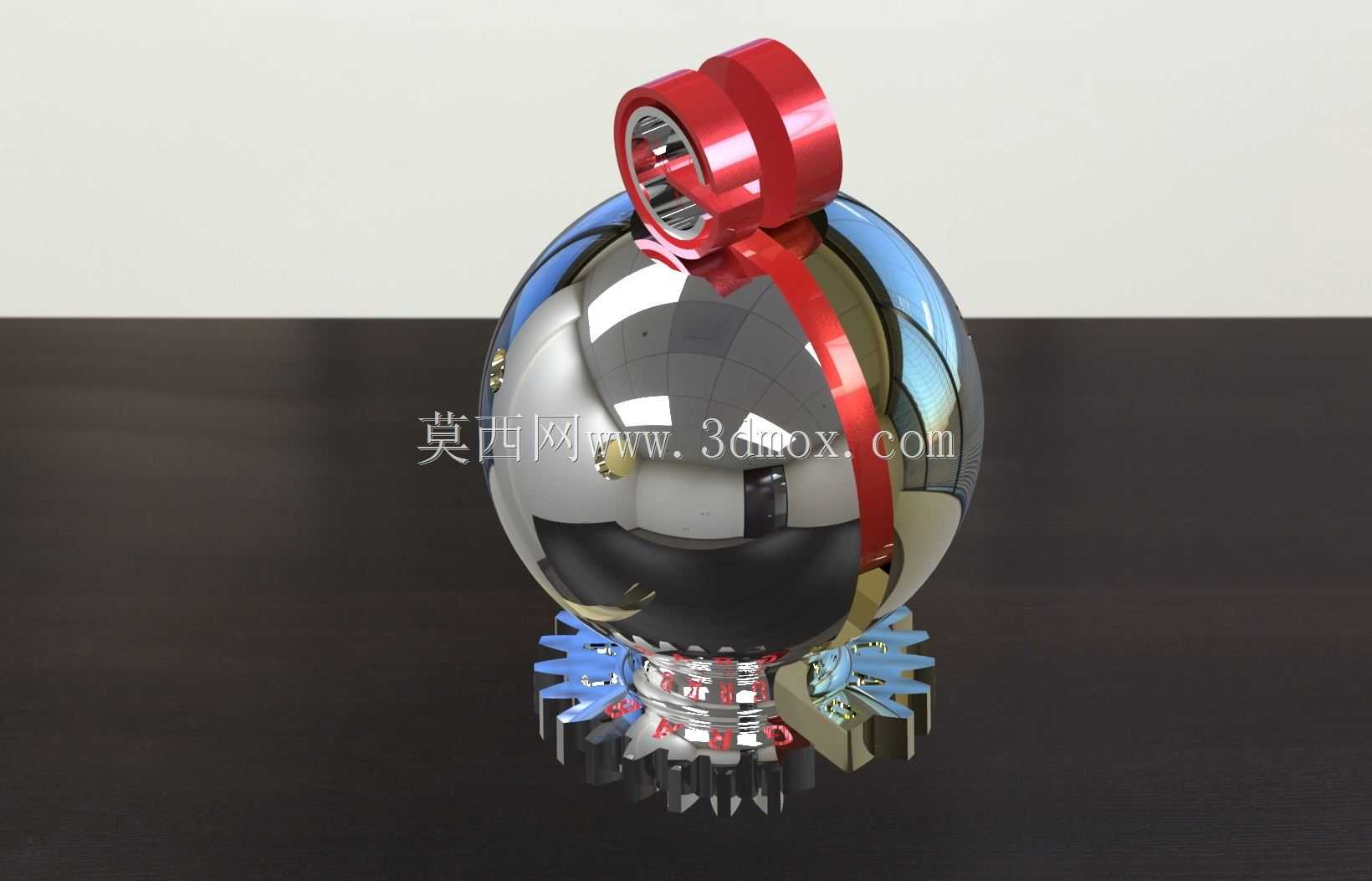

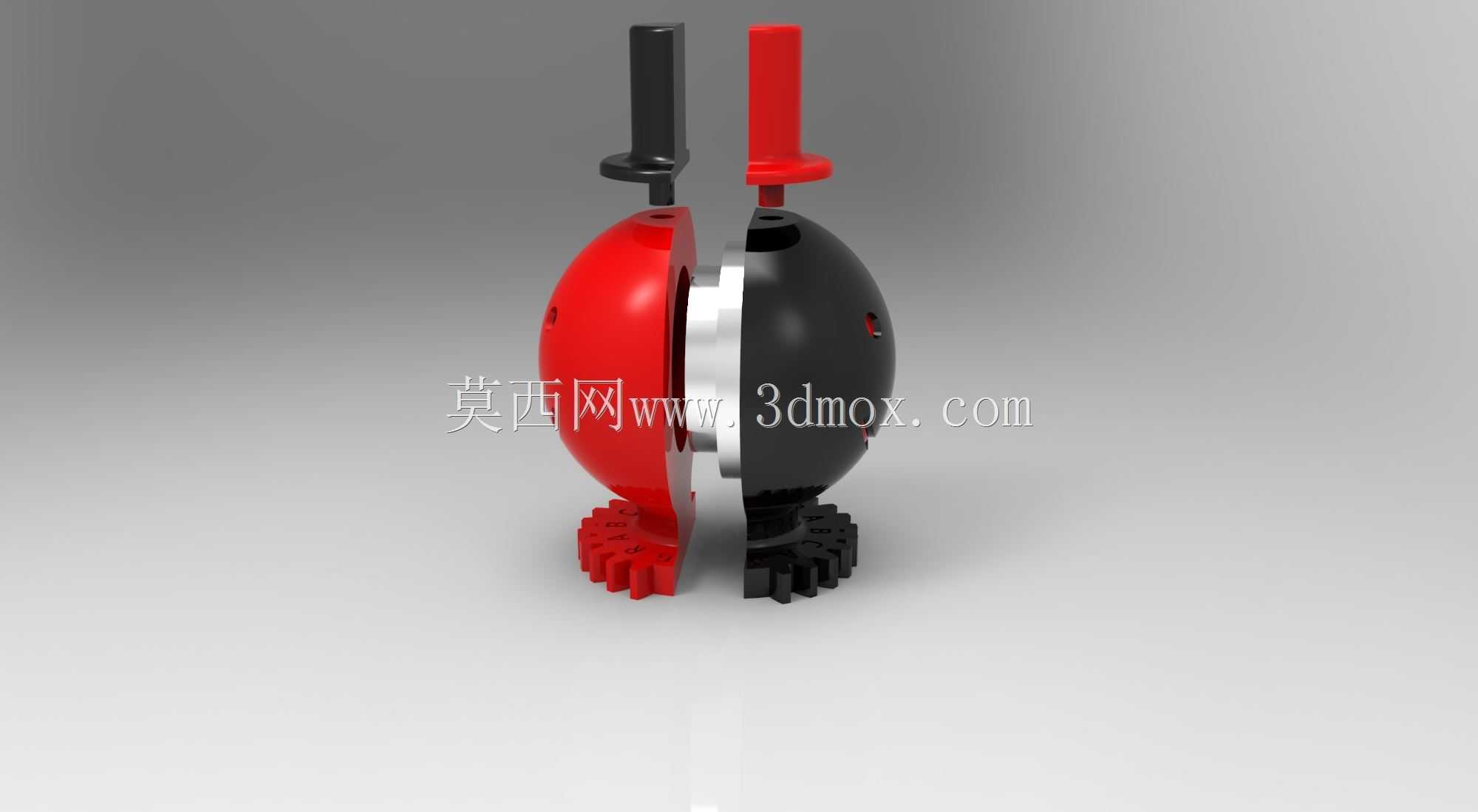

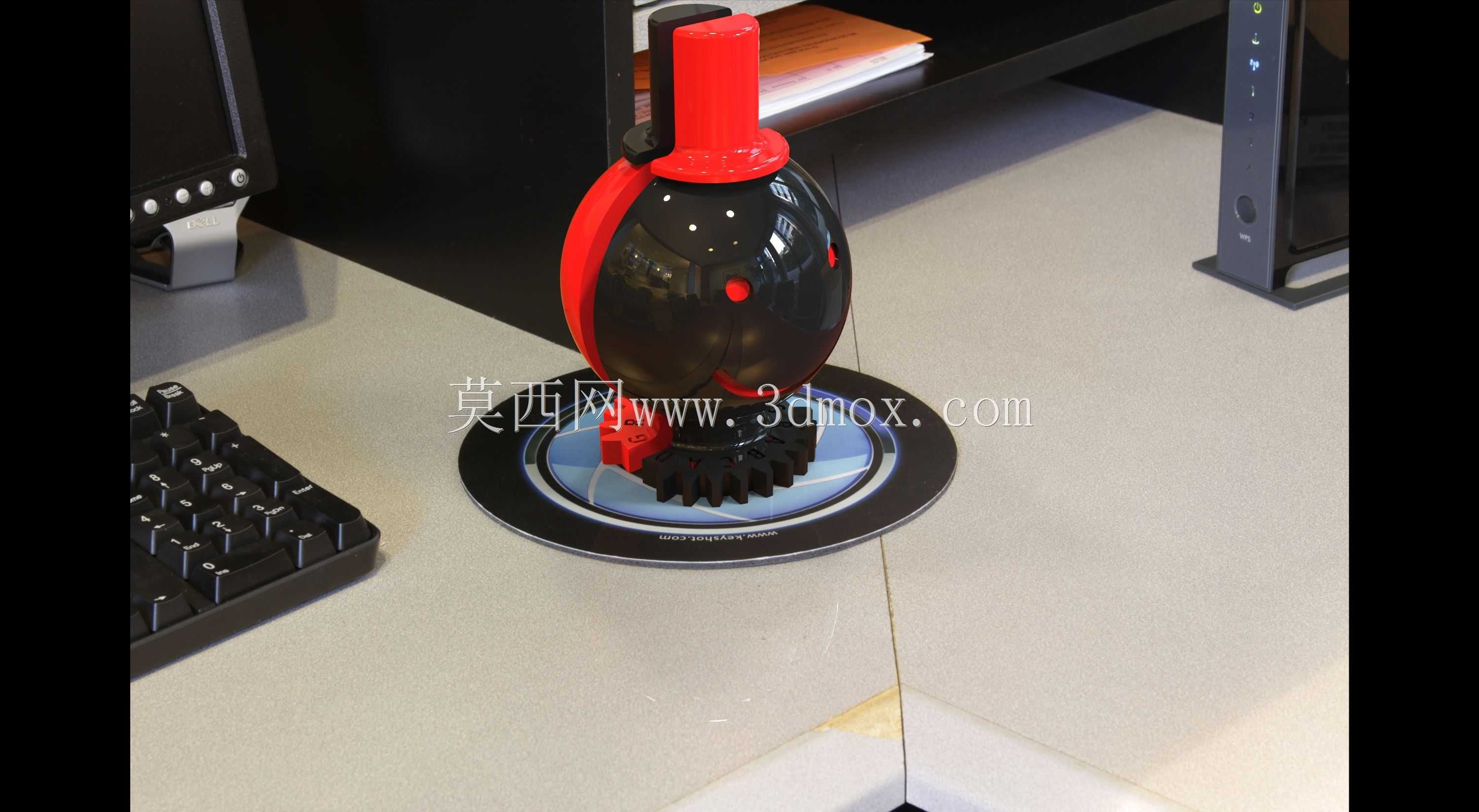

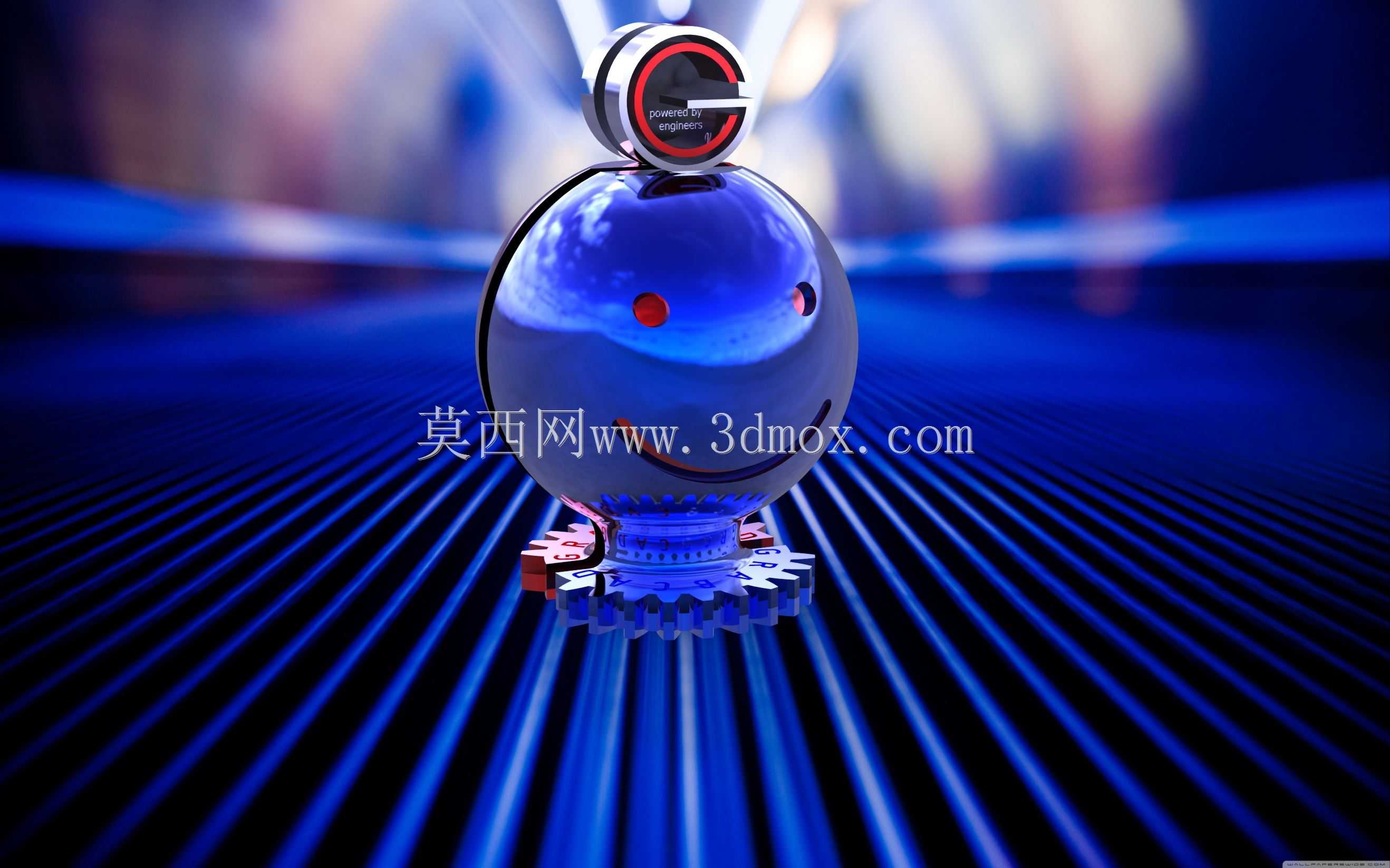

　　这款卡通形象摆件的设计，最初是面向办公场景桌面装饰、展会品牌周边展示的需求展开，整体采用球形主体作为核心视觉载体，区别于常规方正造型的摆件，曲面过渡更柔和，视觉亲和力更强。主体球形结构在建模时采用整球抽壳的处理方式，壁厚控制在2mm，既保证了注塑成型时的结构强度，避免薄壁翘曲变形，也不会因为壁厚过大增加不必要的材料成本，底部衔接的齿轮造型底座，一方面是呼应品牌的工业属性，另一方面齿轮的齿形结构可以增加摆件与接触面的摩擦力，放置在光滑桌面时不易滑落，齿轮底座与球形主体采用卡扣式连接，不需要额外粘接紧固件，装配工序简单，也方便后期拆解更换内部的配重块。摆件顶部的环形提手结构，采用半圆弧过渡与主体衔接，受力点做了局部加厚处理，

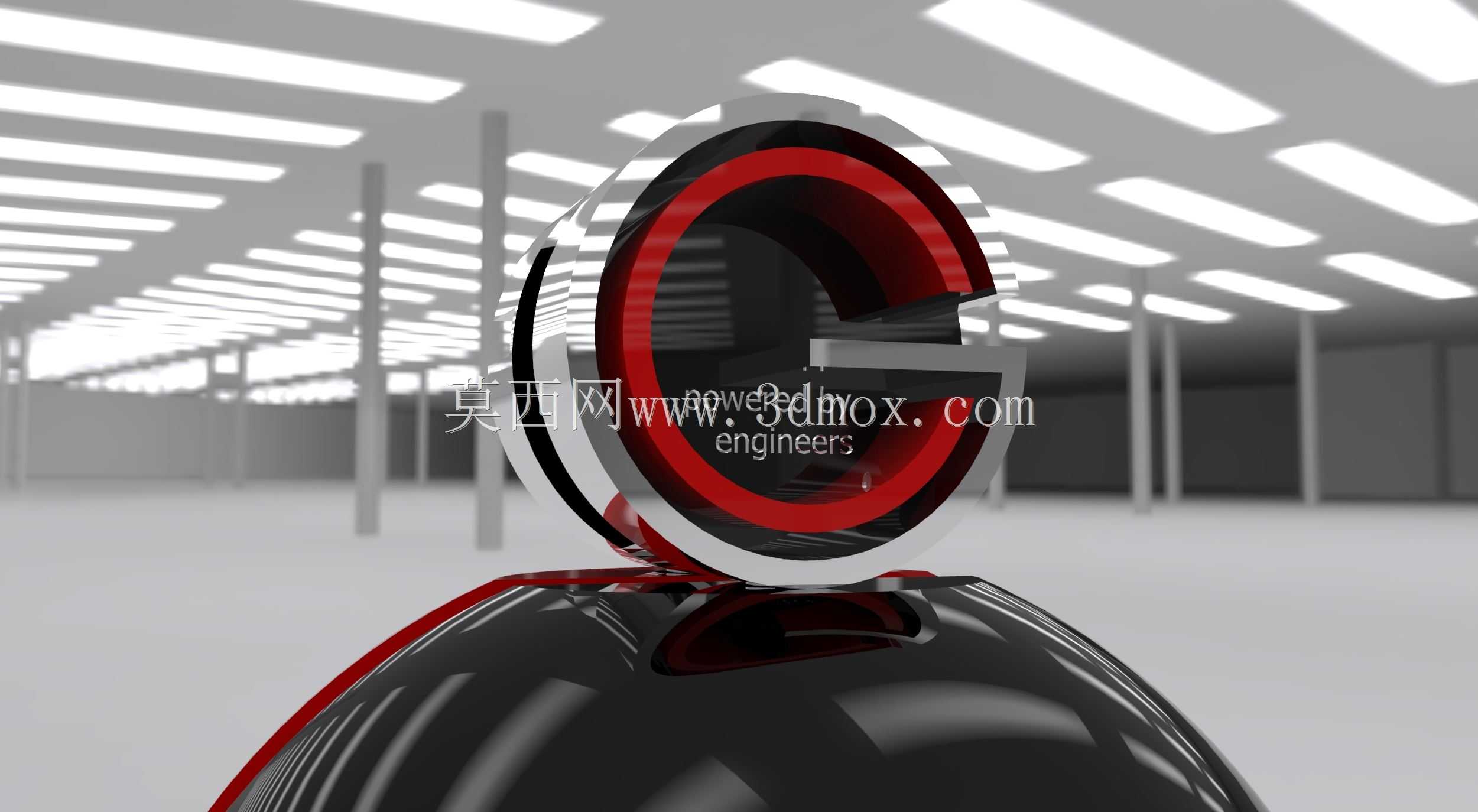

　　既可以作为装饰元素，也能方便用户挪动摆件时抓握，不会因为球形表面光滑出现脱手的情况。从安装边界来看，摆件整体最大直径控制在120mm，底座直径100mm，总高度150mm，放置在常规办公桌工位不会占用过多空间，和键盘、显示器支架等周边办公设备的安全距离充足，不会出现磕碰干涉的情况。面部的表情元素采用凹陷结构设计，不需要额外粘贴贴纸，一体成型的结构可以避免长期使用后贴纸起翘脱落的问题，凹陷深度控制在0.5mm，后期如果需要做分色处理，直接在凹陷区域填色即可，不会出现溢色的情况。在实际应用场景中，除了作为桌面装饰摆件，该结构也可以拓展为储钱罐使用，只需要在球形主体顶部预留投币口，底部齿轮底座设置可开合的取币口即可，结构改动量极小，

　　不需要重新开模。建模过程中所有曲面都做了曲率连续检查，没有出现尖角、薄钢的结构，完全符合注塑成型的工艺要求，拔模斜度统一设置为1.5度，脱模时不会出现粘模、拉伤的问题，底部的配重块安装槽预留了10mm的深度，可以根据实际需求放置不同重量的配重块，调整摆件的整体重心，避免放置时出现倾倒的情况。
